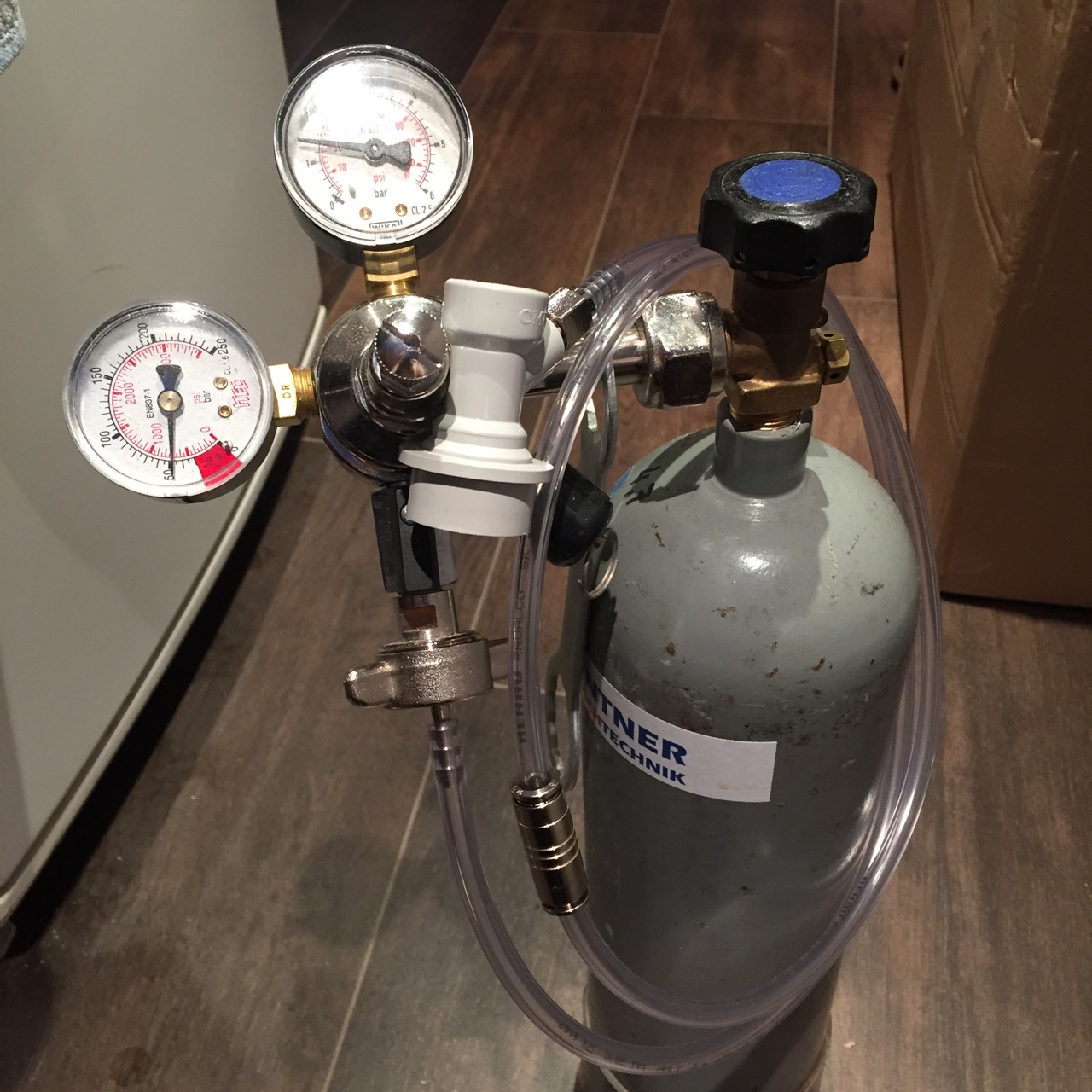

Pneumatische Schnellkupplung für CO2 Schläuche gefunden!

#1

Beitrag von katzlbt »

Jetzt war ich beim lokalen Gummiwarenhändler und hab T-Stücke für Karbonisierung
mehrerer NC-Kegs gekauft und hab so nebenbei gefragt ob es da was gescheites gibt um
die Schläuche umzustecken ohne abzuschneiden, weil man sie von den Metallsteckern ja
kaum mehr herunter bekommt. Da hat er die Lade aufgezogen und eine pneumatische
Schnellkupplung um €3,50 herausgezogen, die genau auf meinen Rehau Schlauch (7.95mm) passt
(bei einem zweiten milchigen Bieraktuell Flexlayer Schlauch 8.06 mm, passt sie auch ist aber
nicht so komfortabel zu lösen und es bleiben Kratzer am Schlauch)

Die sind unglaublicherweise gasdicht und man braucht nur den Ring zurückschieben und ziehen und die
Schläuche sind zwecks Reinigung oder Umstecken auseinander!! Jetzt brauche ich bei Wechsel zwischen
Karbonisierungs- und Kellerfee-Betrieb nicht mehr basteln.

Ich hoffe ich hab da nicht großartig was gefunden was eh schon jeder benutzt.
:Drink
Thomas
Dateianhänge
Benutzeravatar
Seed7
Posting Freak
Posting Freak
Beiträge: 3304
Registriert: Dienstag 2. April 2013, 18:28
Kontaktdaten:

Re: Pneumatische Schnellkupplung für CO2 Schläuche gefunden!

#2

Beitrag von Seed7 »

katzlbt hat geschrieben: Ich hoffe ich hab da nicht großartig was gefunden was eh schon jeder benutzt.
:) Na ja in der steuerungen mit pressluft werden davon einig benuetzt. Die gibt es in kunststof (food aproved) vernickeld, messing und auch edelstahl. Zapfanlagen sind auch oefters mit "John Guest" anschluesse.

NW5 druckluft schnellkupplung geht auch sehr gut in der CO2 leitung, besonders wenn oefters abgekoppelt wird.

Ingo
"Wabi-Sabi" braucht das Bier.
Benutzeravatar
katzlbt
Posting Senior
Posting Senior
Beiträge: 315
Registriert: Montag 21. März 2016, 20:14
Wohnort: Innsbruck

Re: Pneumatische Schnellkupplung für CO2 Schläuche gefunden!

#3

Beitrag von katzlbt »

Hah! Das Zeug kostet ja beim Aliexpress schon das Doppelte von dem was ich gezahlt habe.
Ich glaube da habe ich einen Ladenhüter, der schon lange rumliegt ergattert (10 Jahre Inflation?)!
Ein Verbinder kostet ja schon "Sonderpreis: 15,04 € exklusive" und T-Stecker dieser Bauart kostet ja bis zu €40.- (nicht China Export)

Aja und für nicht benötigte Abzweigungen (T-Stück) könnte man ja Blindstopfen mit einem Schlauchstück und einer M5 Schraube drin machen.
Benutzeravatar
philipp
Posting Freak
Posting Freak
Beiträge: 3415
Registriert: Freitag 17. Oktober 2014, 20:43

Re: Pneumatische Schnellkupplung für CO2 Schläuche gefunden!

#4

Beitrag von philipp »

Die gibt es auch in Kunststoff - beim ivi-GDA wurden die benutzt.

Ich würde sie persönlich nicht für unbeaufsichtigte längere Verbindungen nehmen. Die Chance, dass das doch mal undicht ist und damit mein CO2 flöten geht wäre mir zu hoch.
Der Porter, den man in London gemeiniglich Bier zu nennen pflegt, ist unter den Malz-Getränken das vollkommenste.
http://sammlungen.ulb.uni-muenster.de/h ... ew/1817246

Im alten Forum als 'rattenfurz' bekannt gewesen.
Benutzeravatar
oliver0904
Posting Freak
Posting Freak
Beiträge: 533
Registriert: Mittwoch 12. Februar 2014, 09:03

Re: Pneumatische Schnellkupplung für CO2 Schläuche gefunden!

#5

Beitrag von oliver0904 »

Ich benutze diese hier:

https://www.landefeld.de/artikel/de/qs- ... GwodTcwFZw

Die habe ich sowohl an der Gasleitung so wie an der Bierleitung meiner Zapfanlage. Ich habe bis jetzt keine Undichtigkeit festsellen können.


Gruß
Oliver
Alkohol ist keine Lösung sondern ein Destillat
Benutzeravatar
Seed7
Posting Freak
Posting Freak
Beiträge: 3304
Registriert: Dienstag 2. April 2013, 18:28
Kontaktdaten:

Re: Pneumatische Schnellkupplung für CO2 Schläuche gefunden!

#6

Beitrag von Seed7 »

philipp hat geschrieben: Ich würde sie persönlich nicht für unbeaufsichtigte längere Verbindungen nehmen. Die Chance, dass das doch mal undicht ist und damit mein CO2 flöten geht wäre mir zu hoch.
Die dinger sind fuer pneumatische steuerungen, undicht sollte da auch nicht sein. Wichtig ist der gerade schnitt und eine nicht zu weiches rohr.


Ingo
Zuletzt geändert von Seed7 am Mittwoch 1. März 2017, 13:21, insgesamt 1-mal geändert.
"Wabi-Sabi" braucht das Bier.
Benutzeravatar
Hagen
Posting Freak
Posting Freak
Beiträge: 7166
Registriert: Freitag 10. September 2004, 15:45
Wohnort: Berlin

Re: Pneumatische Schnellkupplung für CO2 Schläuche gefunden!

#7

Beitrag von Hagen »

Moin,

ähnliches gibt es aus VA im Shop von FrankH.
Besten Gruß

Hagen

--------------------------------------------------------
Taumelkäfer=Bräu - Honi soit qui mal y pense!
Benutzeravatar
philipp
Posting Freak
Posting Freak
Beiträge: 3415
Registriert: Freitag 17. Oktober 2014, 20:43

Re: Pneumatische Schnellkupplung für CO2 Schläuche gefunden!

#8

Beitrag von philipp »

Seed7 hat geschrieben: Die dinger sind fuer pneumatische steuerungen, undicht sollte da auch nicht sein. Wichtig ist der gerade schnitt und eine nicht zu weiches rohr.

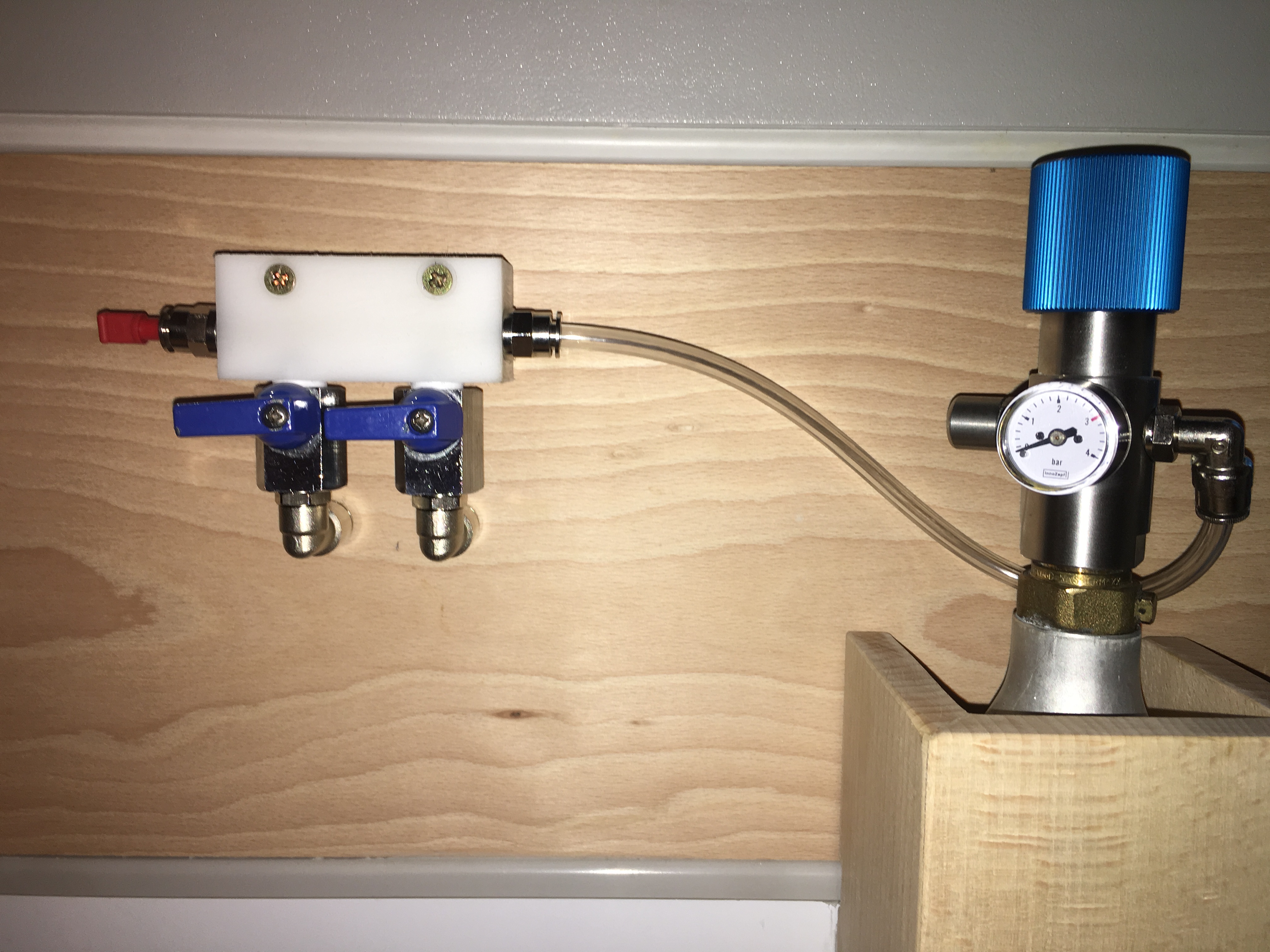

Ja, Moment. Dein Bild zeigt einen stationären Kasten. Hier geht es aber um häufiges umstöpseln - unter Umständen sogar unter widrigen Bedingungen (feucht).
Der Porter, den man in London gemeiniglich Bier zu nennen pflegt, ist unter den Malz-Getränken das vollkommenste.
http://sammlungen.ulb.uni-muenster.de/h ... ew/1817246

Im alten Forum als 'rattenfurz' bekannt gewesen.
Benutzeravatar
Seed7
Posting Freak
Posting Freak
Beiträge: 3304
Registriert: Dienstag 2. April 2013, 18:28
Kontaktdaten:

Re: Pneumatische Schnellkupplung für CO2 Schläuche gefunden!

#9

Beitrag von Seed7 »

philipp hat geschrieben:häufiges umstöpseln
deshalb in meinem ersten kommentar NW5 schnellkupplung ;)

Ingo
"Wabi-Sabi" braucht das Bier.
Benutzeravatar
oliver0904
Posting Freak
Posting Freak
Beiträge: 533
Registriert: Mittwoch 12. Februar 2014, 09:03

Re: Pneumatische Schnellkupplung für CO2 Schläuche gefunden!

#10

Beitrag von oliver0904 »

philipp hat geschrieben:
Seed7 hat geschrieben: Die dinger sind fuer pneumatische steuerungen, undicht sollte da auch nicht sein. Wichtig ist der gerade schnitt und eine nicht zu weiches rohr.
Ja, Moment. Dein Bild zeigt einen stationären Kasten. Hier geht es aber um häufiges umstöpseln - unter Umständen sogar unter widrigen Bedingungen (feucht).

Wie schon geschrieben lasse ich durch die Dinger sogar mein Bier laufen. Die sind bei Luft und bei feuchten Medien dicht. Nur Hitze können sie nicht ab, weil dann der Schlauch weich wird und in der Verzahnung nicht mehr gehalten wird.
Alkohol ist keine Lösung sondern ein Destillat
Benutzeravatar
JollyJumper
Posting Freak
Posting Freak
Beiträge: 664
Registriert: Dienstag 10. November 2015, 19:01
Wohnort: 35764 Sinn

Re: Pneumatische Schnellkupplung für CO2 Schläuche gefunden!

#11

Beitrag von JollyJumper »

Hallo,

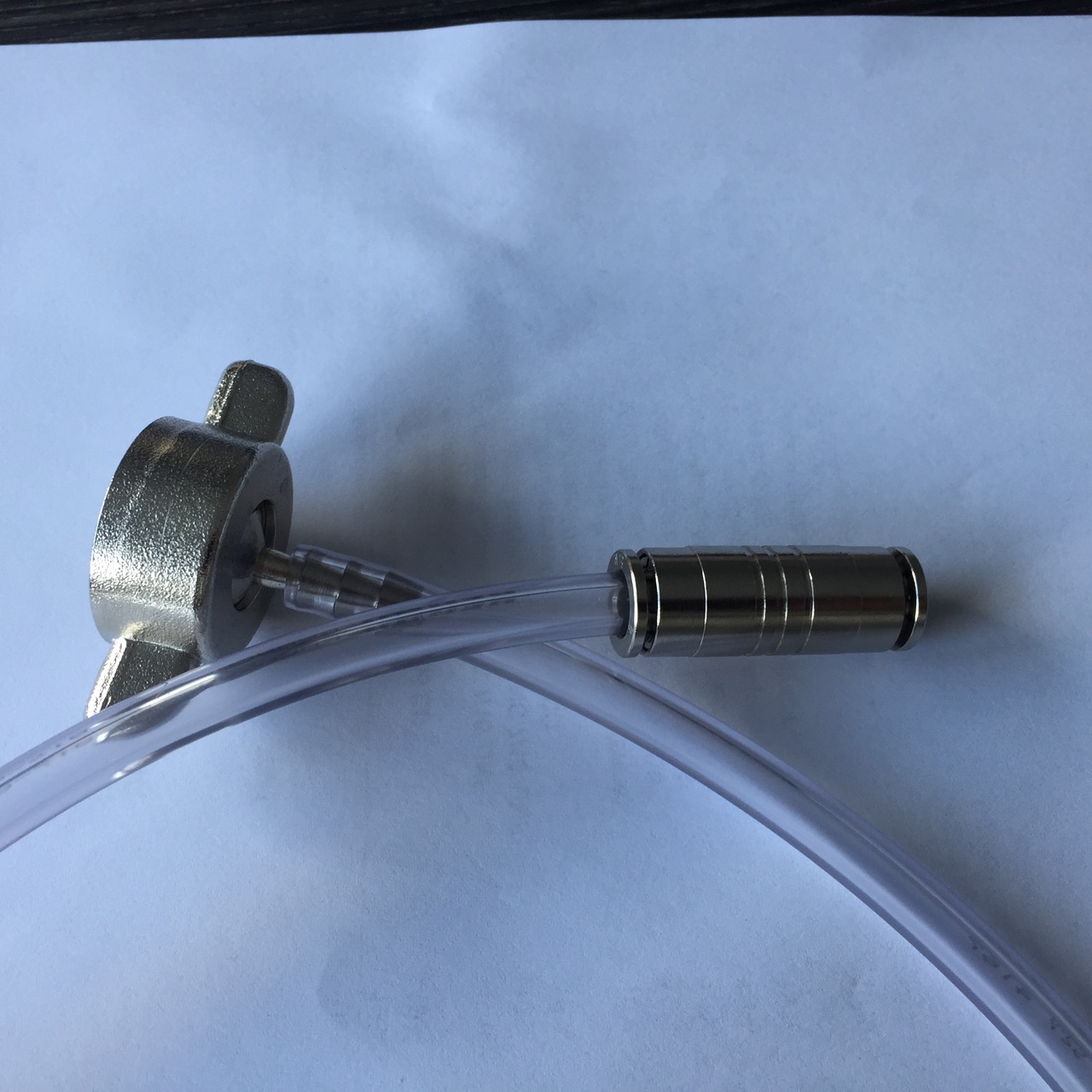

ich benutze die Dinger in VA für alles mögliche.
CO2, Bier, Würzepumpe etc.
Klappt super und hält.
Gruß Matthias
Dateianhänge
Grüße aus Sinn,

Matthias
Benutzeravatar
hugo_1977
Posting Junior
Posting Junior
Beiträge: 56
Registriert: Sonntag 19. Oktober 2014, 10:43
Wohnort: Köln

Re: Pneumatische Schnellkupplung für CO2 Schläuche gefunden!

#12

Beitrag von hugo_1977 »

Ich kenne diese Verbinder aus dem Kaffee/Espressomaschninen-Bereich. Dort wird ja ebenfalls zwischen Heiss und -Kaltbereich unterschieden. Sprich Wasserzirkulation vor und nach der Heizung. Vor der Heizung im Kaltbereich sind es dort ebenfalls oftmals Silikonschläuche, die werden aber meistens -wie bei uns- auf einen Nippel übergeschoben. Allerdings nach der Heizung werden dort meistens Teflon-Schläuche verwendet und mittels Legris Steckverbindern an weitere Verrohrung oder Bauteile verbunden. Die Dinger sind absolut Druckdicht und sehr zu empfehlen! Legris Verbinder aller Art findet man auch bei ebay, oder auch im Pneumatik/Druckluft-Fachhandel...
Beste Grüße,
Stephan
