Zuckerspender 3D Druck

[froensberg]

Hallo,

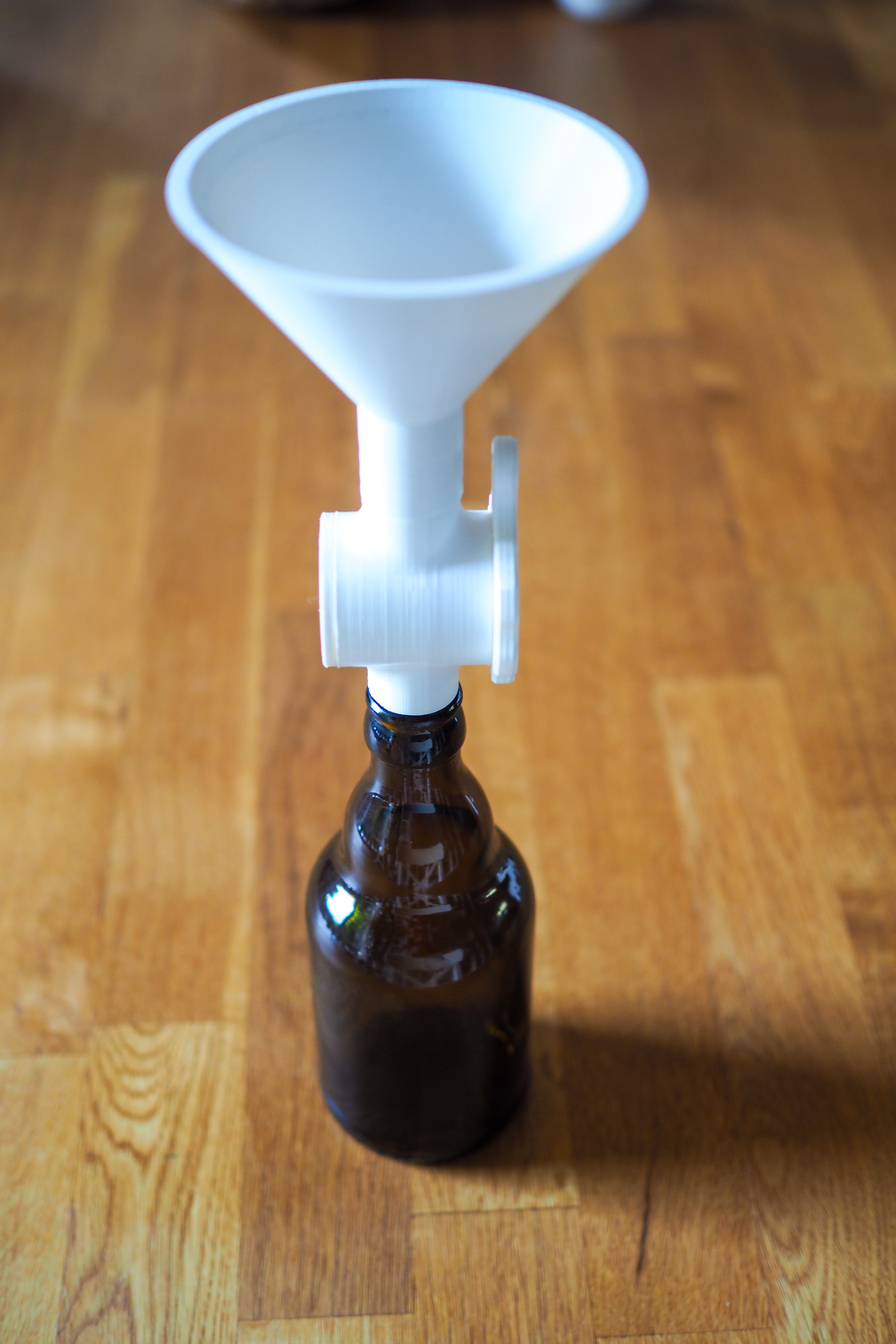

ich fand es ein bisschen nervig den Zucker mit dem Löffel in die Flaschen zu füllen. Nach ein paar Überlegungen habe mir einen Zuckerspender gedruckt.

Wenn man den seitlichen Hebel um 180° dreht fällt der im Mittelteil vorbestimmte Zucker in die Flasche. Danach wird der Hebel zurück gedreht, für die nächste Flasche. Das Mittelteil wird für unterschiedliche Zuckermengen getauscht. Ich benutze einen weiteren Spender auch für Spülmaschinen Pulver zum reinigen der Flaschen.

Gruß Volker

[ggansde]

Sehr schön. Ich habe auch so etwas mit demselben Prinzip. Konnte man vor x-Jahren mal kaufen. Bei meinem kann man ebenfalls die Menge einstellen.
VG, Markus

[uburoi]

Kannst du mal einen link zur Druckdatei posten? Finde das total cool und würde es drucken wollen

[Spittyman]

Super Idee, schön konstruiert! Wenn du bock hast, poste es hier, ich pflege es ein!
viewtopic.php?t=30342&view=unread#unread

[Ruthard]

Sehr schön. Ich habe auch so etwas mit demselben Prinzip. Konnte man vor x-Jahren mal kaufen. Bei meinem kann man ebenfalls die Menge einstellen.
VG, Markus

Ich entsinne mich. Das waren diese Portionierer, um Vorderlader mit einer definierten Menge Schießpulver zu befüllen.

Cheers, Ruthard

[froensberg]

Hallo,

hier die STL Dateien.

Trichter.stl

(1.47 MiB) 232-mal heruntergeladen

Vereinzelung.stl

(3.53 MiB) 201-mal heruntergeladen

Drehteil Hebel 2,1g.stl

(1.12 MiB) 202-mal heruntergeladen

Drehteil 2,1g.stl

(615.68 KiB) 201-mal heruntergeladen

Gruß Volker

[Spittyman]

Vielen Dank, dass du deine Arbeit mit uns teilst, ich pflege das mal in die Liste ein und verlinke nach hier.

Grüße
Fabian

[uburoi]

Vielen Dank froensberg!

[2von4]

Super, vielen Dank. Ich habe so was schon lange gesucht.

[Alchemist]

Das Mittelteil wird für unterschiedliche Zuckermengen getauscht.
Gruß Volker

Hallo,

vielen Dank für das Teilen deiner Zeichnung! Ich find das super praktisch und würd mir das ebenfalls ausdrucken.

Aber eine Frage: hast du bzw. würdest du auch noch die anderen Zucker Dosagen teilen? Das wäre ziemlich hilfreich.

[froensberg]

Hallo,
kann ich machen. Welche Zuckermengen braucht ihr am meisten.
Gruß Volker

[Kellerbraeu]

Kann ich vielleicht (vielleicht auch andere) als nicht 3-D Drucker Inhaber eine Bestellung aufgeben? Grüße, Ulf

[froensberg]

Hallo,
ich habe den Zuckerspender noch einmal umkonstruiert. Man kann jetzt Adapter mit 2,5g ,3,8g und 5,7g verwenden. Ich würde die Teile in PLA drucken für 15€ inklusive Versand mit einem Adapter. Für jeden weiteren Adapter 3€. Bei bedarf auch andere Mengen bis maximal 6g.
Bei Interesse bitte PN an mich.
Gruß Volker

[Johnny Eleven]

Lieber Volker,

hast PN.

Viele Grüße

Johannes

[Kellerbraeu]

Super
Schicke PN

[Deinjo]

Hi.
Sehr coole Konstruktion. Wärest Duch auch bereit das neue Design zu teilen?
Auch für die unterschiedlichen Zuckermengen?

Gruß aus Dortmund
Deinjo

[Kellerbraeu]

Zuckerspender ist angekommen

Sieht super aus und wartet auf seinen ersten Einsatz

Vielen Dank Volker

[Johnny Eleven]

Hallo Volker,

frohes neues Jahr!

Auch mein Zuckerspender mit den maßgeschneiderten Adaptern für verschiedene meiner Biere ist gut angekommen. Sieht alles top aus und hat den ersten Testlauf mit Waage erfolgreich bestanden. Vielen Dank nochmal!

Viele Grüße

Johannes

[elmar-braeu]

Mein Zuckerspender ist auch eingetroffen und der 3,8g-Einsatz liefert zuverlässige 3,78g.
Vielen Dank an Volker!

Viele Grüße,
Elmar

[froensberg]

Hallo,
ich habe jetzt Adapter für 2,3g, 2,5g,2,8g,2,9g,3,3g,3,5g,3,8g,4,2g,4,3g,5,7g. andere Größen sind auch möglich.

Gruß Volker

[quichibo]

Hallöchen,

Volker, ich würde mich auch über die Adapter freuen, wenn du die zur Verfügung stellst.
Diese Zuckerplemperei ist für mich einer der Hauptgründe nur in Fässern abzufüllen. Sobald das schon einfacher ist, habe ich weniger haltbare Gründe nicht in Flaschen abzufüllen. ;-)

[froensberg]

Hallo,

schick mir eine PN was du haben möchtest.

Gruß Volker

[Kaltersgebrau]

Hallo,
ich habe jetzt Adapter für 2,3g, 2,5g,2,8g,2,9g,3,3g,3,5g,3,8g,4,2g,4,3g,5,7g. andere Größen sind auch möglich.

Gruß Volker

Servus bin über die Facebook Gruppe auf diesen Post gestoßen habe mir den Trichter gedruckt. Könntest Du mir die Dateien für 3,8g bzw die gängigen für 0,33 l und 0,5 l teilen?
Vielen Dank
Ingo

[Tudo]

Hallo,

ich hätte auch Interesse an den .stl für die anderen Größen....

Grüße,
Udo

[froensberg]

Hallo,
auf Grund von schlechten Erfahrungen habe ich mich entschlossen keine STL Dateien mehr raus zu geben. Bei bedarf kann ich aber welch drucken.
Gruß Volker

[Ernie]

Hallo,
auf Grund von schlechten Erfahrungen habe ich mich entschlossen keine STL Dateien mehr raus zu geben. Bei bedarf kann ich aber welch drucken.
Gruß Volker

???

[FlorianTH]

Hallo,
auf Grund von schlechten Erfahrungen habe ich mich entschlossen keine STL Dateien mehr raus zu geben. Bei bedarf kann ich aber welch drucken.
Gruß Volker

???

Dabei freuen wir uns doch aber über Druckdateien und sammeln diese offen für alle, siehe: https://hobbybrauer.de/forum/wiki/doku.php/3d-druck

[Tjonti]

Hallo Volker, ich finde deinen Zuckerspender super. Gerne würde ich den mal bei mir ausprobieren.
Wirst du in nächster Zeit wieder den 3D-drucker anwerfen und welche drucken?
Dann hätte ich auch gerne einen...
Hopfige Grüße

[froensberg]

Hallo,

Du kannst mir eine PN schicken.

Gruß Volker

[devhops]

Hallo zusammen,

ich war ganz begeistert von Volkers Idee, danke dafür! Ich hab selbst nen 3D-Drucker und wollt mir das auch ausdrucken. Nach dem die stl files leider nicht zur Verfügung stehen, bin ich auch mal ins CAD game eingestiegen und hab mich ein einer Version versucht. Sieht leider nicht so professionell aus wie der von Volker, aber ich hab halt auch keine Ahnung von CAD

Herausgekommen ist dabei das hier:
https://github.com/papauorg/sugar-dispenser

Zuckerspender auf PET Flasche

Eine offene Variante eines "Zuckerspenders" der nach dem gleichen Prinzip wie die von Volker funktioniert. Anstatt eines Trichters hab ich einen Schraubverschluss dran gemacht, der auf die gängigen PET Flaschen passt. So kann man sich entweder nen Trichter selber basteln, oder einfach den Zucker wiederverschließbar gleich in so einer Flasche lagern und dann den Spender einfach drauf schrauben wenn man ihn braucht. Man kann die Portionsgrößen auch wechseln in dem die "Portionierer-Einheit" austauschbar ist. Ist alles sicherlich nicht perfekt gelöst, aber für den ersten Versuch hats gereicht.

Die OpenSCAD Dateien können selbst angepasst und die STLs daraus erstellt werden, ich hab aber auch ne "default" Variante mit gängigen Portionsgrößen für Haushaltszucker erstellt (siehe Releases).

Kleiner Hinweis: Ich hab nicht geprüft ob die Portionen auch tatsächlich denen entsprechen, wie sie angegeben sind. Also vorher selber ausprobieren ;). Für die 3.8g Variante sah es aber auf der Waage "gut genug" aus.

Dachte vielleicht hat ja sonst noch jemand Spaß am selbst ausdrucken, oder verbessern ;)

Also viel Spaß damit!

[Spittyman]

Darf ich deinen Zuckerspender ins Wiki verlinken?

Grüße
Fabian

[devhops]

Klar doch!
