Mein Einstieg in die 50l Klasse

[Fricky]

sehr schön.

BTW: was ist das für ein Teil?


Gruß, Peter.

[oliver0904]

Sieht für mich aus wird ein PT100 Temperaturfühler

[happyhibo]

Schaut Super aus
Auf dem Bild erkennt man einen eingeschweißten Steg ?
Wie hast Du den Deckel dort befestigt bzw. warum ist der Steg (wenn es einer ist, man kann es schlecht erkennen) dort eingeschweißt?

[HrXXLight]

bestimmt zur Stabilisierung des Rührwerks. Wenn mal der Deckel nachgeben würde, würde das Rührwerk am Boden kratzen.

[70s_man]

& Fricky

BTW: was ist das für ein Teil?

das ist der Anschlusskopf eines PT100 (Industriefühler) da sind die Anschlussklemmen drin. (Kabel fehlt noch)

&HrXXLight
das ist alles mit WIG gescheißt

&happyhibo

Auf dem Bild erkennt man einen eingeschweißten Steg ?

Ja das ist ein Steg in der Form (|, den ich senkrecht auf den Deckel geschweißt habe. Ohne diesen Steg biegt sich der Deckel durch das Rührwerk sehr leicht durch. So wird er wieder steif.
Das Schanier liegt von oben auf beiden Deckelteilen und ist dort verschraubt. Am Steg ist nichts befestigt. Die Deckel überlappen sich auch noch ein bisschen das ginge sonst nicht.
Siehe auch das Bild

[70s_man]

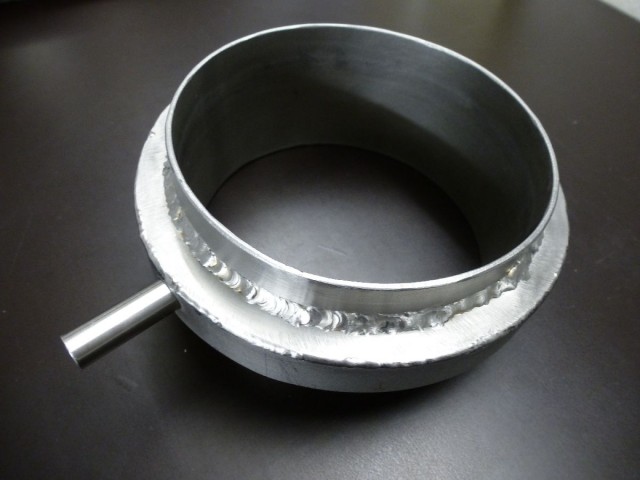

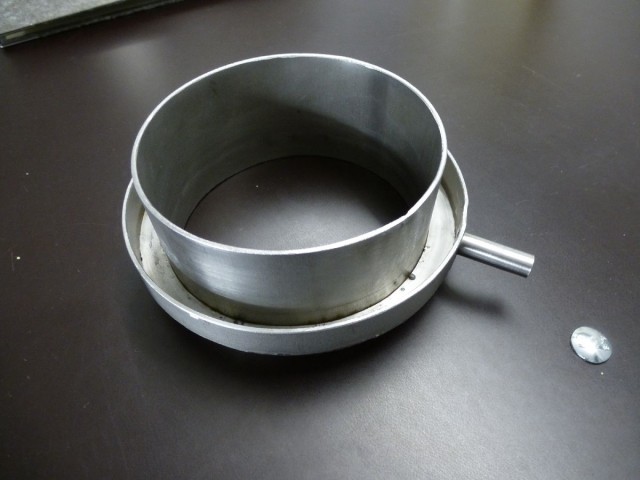

Anbei mein neuer Kondensatableiter, damit nicht immer alles zurück in den Kochtopf tropft.

[70s_man]

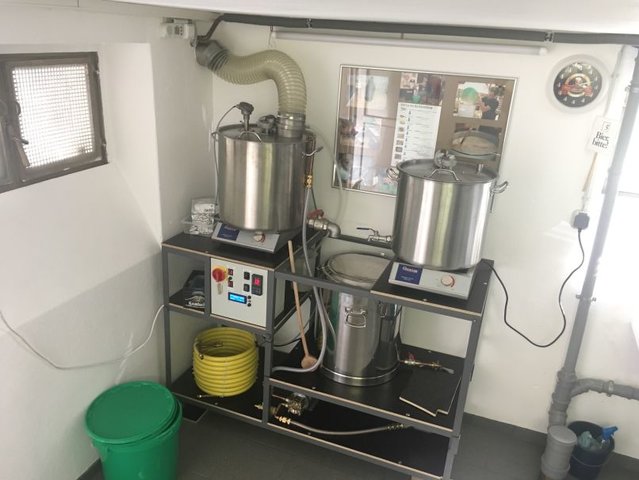

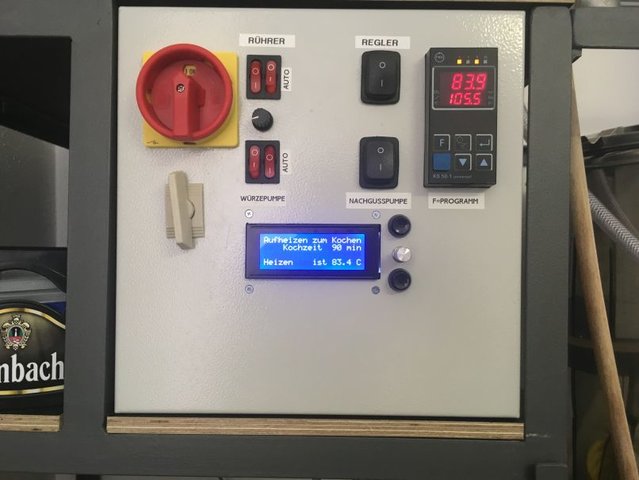

Hab noch mal über die Jahre für mich etwas weiter optimiert.
Nachguss ohne Pumpe direkt auf gleichem Niveau wie Maischebottich.
Absaugung über Temperaturstabilen PVC-Wellschlauch. (jetzt dauerfest für`s Wegräumen)

[secuspec]

Bei mir ist das halt kein Schwimmerschalter sondern dieser "grüne-gelbe Bügel". Da habe ich hinterher weniger zu reinigen
Der schließt zusammen mit der Würze (bei max. Füllstand) und dem GN-Behälter einen Stromkreis, der das Zeitrelais/Pumpe aktiviert.

Tolle Anlage!

Dabei frage ich mich allerdings gerade, ob dieses Konstrukt im Läutergrant eventuell die gefürchtete Elektrolyse mit sich bringen könnte.
Man kennt das ja auch schon von Wischermotoren, deren Masse dann am Kessel anliegt.

[70s_man]

Die 12V stehen ja nur wenige Sekunden an, da der Pegel durch das Abpumpen sofort wieder fällt. ( also eher keine Elektrolyse )

[secuspec]

Die 12V stehen ja nur wenige Sekunden an, da der Pegel durch das Abpumpen sofort wieder fällt. ( also eher keine Elektrolyse )

Ahh, verstehe - es ist ja ein Zeitrelais verbaut.

[70s_man]

Mein neues Handwerkszeug. Nun in Edelstahl nachdem mir die letzten beiden Braulöffel abgebrochen sind. (Gibts in der Bucht)
