Hallo,

weiß eventuell jemand, welche Schnellkupplungen bei den beiden GDAs hier und hier verwendet werden?

Wie ist deren praktische Verwendung - gut zu reinigen? Langfristig stabil?

Gruß, Dominik

Das schaut nach John Guest Kupplungen aus, bei denen direkt der Schlauch geklemmt wird.
Viele Leute schwören darauf, weil sie mit einem Minimum an Teilen auskommen, ungedrosselten Durchgang haben (war bei einem Füller sehr wichtig ist) und i.Ggs. zu konventionellen Schlauchverschraubungen so gut wie keine versteckten toten Winkel haben (was im Kaltbereich sehr wichtig ist). Und ist irgendwann das Schlauchende ausgefranst, schneidet man halt ein paar Millimeter ab.

Moritz

Hallo,

ja,

könnte Legris-Nr: 3675 08 13 sein.

http://www.unimatic.de/fileadmin/user_u ... dungen.pdf

http://www.unimatic.de

Gruß
Ernie

Das ist eine sog. Steckverschraubung, wie sie z.B. von Festo für Druckluftanwendungen vertrieben wird. Das Prinzip ist tatsächlich das gleiche wie bei John Guest. Letztere sind aber meistens aus Kunststoff und explizit für Flüssigkeiten und Lebensmittel zugelassen.

Gruß
Andy

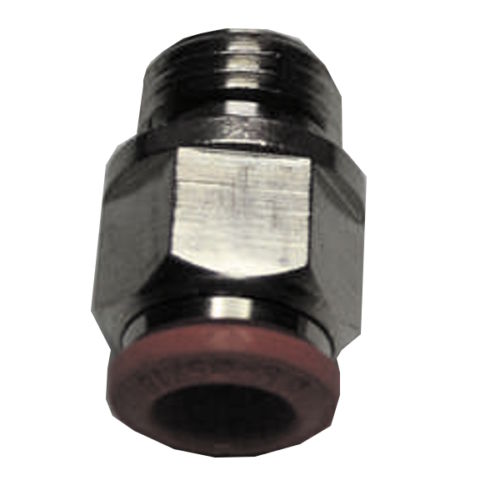

Bei den von candirekt verwendeten Schnellkupplungen handelt es sich um diese hier
Die haben 1/4" Gewinde und sind passend für 8mm Schläuche (4mm ID)

Braupartner verwendet dieselben, hat aber auf der Bierseite größere Durchmesser.

Das Funktionsprinzip entspricht John Guest, dort werden aber 9,5mm Schlauchdurchmesser verwendet.

Diese Kupplungen kommen aus dem Druckluftbereich und sind bis 15 bar zugelassen.

Die vorteflonierten Kupplungen aus dem vorigen Post müssen zusätzlich mit Teflonband montiert werden, damit sie dicht sind - da kann man auch gleich die Nackerten nehmen.

Die Betonung liegt bei diesen Kupplungen auf "Schnell": Schläuche sind schnell an- bzw. abgeklemmt, es werden auch keine zusätzlichen Nippel benötigt - die Schläuche werden nackig in die Kupplungen geschoben.

Cheers, Ruthard

Danke!
