Logo! Steuerung

Verfasst: Montag 15. März 2021, 08:45
von konkret
Da gestern schlechtes Wetter war hatte ich mal Zeit hier das Automatisierungsforum durchzustöbern.

Es gibt ja einige Projekte auf Basis Arduino und/oder RaspberryPi.

Gibts noch Unerschrockene die noch eine Siemens Logo zur Brau- bzw. Gärsteuerung im Einsatz haben?

Hat da jemand aktuelle Erfahrungen mit sammeln können?

Grüße konkret

Re: Logo! Steuerung

Verfasst: Montag 15. März 2021, 08:49
von Vestenrunner
Würde mich auch interessieren.

Grüße
Peter

Re: Logo! Steuerung

Verfasst: Montag 15. März 2021, 10:05
von diapolo
Hi,
ich hatte damlas mit der LOGO! angefangen, doch leider festegellst, dass sie für eine Brauteuerung MEINER MEINUNG nach ungeeigent ist.
Das sie nur in FUP programmierbar ist, wird es schwierig mit mehreren Ebenen und Funktionen über den selben Knopf. Bei mir hat die LOGO nie wirklich gut funktioniert und ich bin letztendlich auf Aduino umgestiegen, da wesentlich günstiger und besser programmierbar.

mfg

Bernd

Re: Logo! Steuerung

Verfasst: Montag 15. März 2021, 18:17
von JeanH
Hi,
benutze immer noch die LOGO Steuerung zum Bierbrauen.
habe eine mit Netzwerk Anschluß
dazu ein Laptop mit Visualisierung zum Steuen

mfg Hans

Re: Logo! Steuerung

Verfasst: Montag 15. März 2021, 19:01
von konkret
diapolo hat geschrieben: Montag 15. März 2021, 10:05 Das sie nur in FUP programmierbar ist, wird es schwierig mit mehreren Ebenen und Funktionen über den selben Knopf.
Kannst du das genauer erklären? Kann da nicht ganz folgen.

Re: Logo! Steuerung

Verfasst: Montag 15. März 2021, 19:03
von konkret
JeanH hat geschrieben: Montag 15. März 2021, 18:17 Hi,
benutze immer noch die LOGO Steuerung zum Bierbrauen.
habe eine mit Netzwerk Anschluß
dazu ein Laptop mit Visualisierung zum Steuen

mfg Hans
Die Visu läuft dann überden Webserver der Logo, oder braucht man dann hier WinCC und eine Runtime Lizenz.

Re: Logo! Steuerung

Verfasst: Dienstag 16. März 2021, 18:17
von JeanH
Hi,

es war die erste Logo mit Netzwerk. da gabs damals ein Start Paket mit Wincc.

Aud dem Laptop läuft ein WinCC Project mit einem Bild.Da gebe ich meine Rasten in eine Maske ein.
Auch das Hopfen kochen und das Wasser dosieren . Die Werte werden direkt in die LOGO geschrieben.
Als Eingänge habe ich nur: eine Temperatur und ein Impuls von der Wasseruhr.
Ausgänge sind es 3: Heizung,Rührwerk und Ventil für das Wasser Ventil.
Braue tu ich mit Einkochautomat.Habe 3 Stück davon.Eine fürs Wasser,Einer mit Rürhwerk und einer fürs Hopfenkochen.

Re: Logo! Steuerung

Verfasst: Dienstag 16. März 2021, 18:26
von thosch
JeanH hat geschrieben: Dienstag 16. März 2021, 18:17 Hi,

es war die erste Logo mit Netzwerk. da gabs damals ein Start Paket mit Wincc.

Aud dem Laptop läuft ein WinCC Project mit einem Bild.Da gebe ich meine Rasten in eine Maske ein.
Auch das Hopfen kochen und das Wasser dosieren . Die Werte werden direkt in die LOGO geschrieben.
Als Eingänge habe ich nur: eine Temperatur und ein Impuls von der Wasseruhr.
Ausgänge sind es 3: Heizung,Rührwerk und Ventil für das Wasser Ventil.
Braue tu ich mit Einkochautomat.Habe 3 Stück davon.Eine fürs Wasser,Einer mit Rürhwerk und einer fürs Hopfenkochen.
Hi.

Magst du uns das Logo Projekt als Datei zur Verfügung stellen?

Grüße
Thorsten

Re: Logo! Steuerung

Verfasst: Mittwoch 17. März 2021, 15:36
von konkret
@JeanH:
Danke für die Information.
Temperatur dann über das RTD Erweiterungsmodul oder über einen externen Messumformer?

@thosch:
Im Siemens Support Forum finden sich diverse Beispielprojekte zu einer Brausteuerung bzw. Tanklager/Fermentation zum Download.
Die kann man sich dann auf seine Bedürfnisse leicht anpassen.

Grüße konkret

Re: Logo! Steuerung

Verfasst: Donnerstag 18. März 2021, 12:16
von Vaninger
Hallo zusammen,

anbei mein Programm, falls es jemand braucht.
Gesteuert wird zum Heizen der Maisch/Kochpfanne eine Hendi Platte, allerdings nicht die Last sondern die Steuerspannung über eingelötete Steckerverbindung. Ich habe noch eine Läuterpumpe, eine CIP-Pumpe und ein Rührwerk zum Schalten/Tasten berücksichtigt.
Vor Braubeginn kann man seine Rasten eingeben.

Schaut es euch mal im Simulator an. Bei Fragen bitte melden.

Schöne Grüße
Daniel

Re: Logo! Steuerung

Verfasst: Donnerstag 18. März 2021, 16:26
von konkret
Danke für die Information. Werd ich mir wenn ich wieder mal Zeit habe ansehen.

Sehr interessante Brauanlage habt ihr da. Woher hast du die IFM Sensoren (Druck/Temperatur) bezogen?

Re: Logo! Steuerung

Verfasst: Donnerstag 18. März 2021, 17:12
von thosch
Vaninger hat geschrieben: Donnerstag 18. März 2021, 12:16 Hallo zusammen,

anbei mein Programm, falls es jemand braucht.
Gesteuert wird zum Heizen der Maisch/Kochpfanne eine Hendi Platte, allerdings nicht die Last sondern die Steuerspannung über eingelötete Steckerverbindung. Ich habe noch eine Läuterpumpe, eine CIP-Pumpe und ein Rührwerk zum Schalten/Tasten berücksichtigt.
Vor Braubeginn kann man seine Rasten eingeben.

Schaut es euch mal im Simulator an. Bei Fragen bitte melden.

Schöne Grüße
Daniel
Hey.

Danke. Werde ich mir morgen mal ansehen. Vielleicht bekommt meine Logo eine neue Aufgabe..

Grüße

Re: Logo! Steuerung

Verfasst: Donnerstag 18. März 2021, 17:32
von Vestenrunner

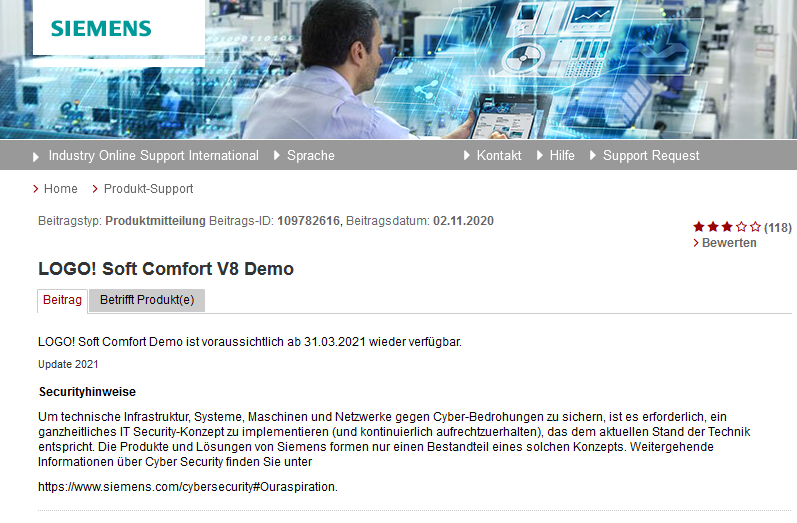

Warum wundert mich das nicht? Was spräche dagegen einfach die alte Version solange zum Download bereit zu stellen bis die neue da ist?
Screenshot 2021-03-18 172849.png

:puzz :Angry :thumbdown

Re: Logo! Steuerung

Verfasst: Donnerstag 18. März 2021, 17:38
von konkret
Kannst ja in der Zwischenzeit die "Registrierung für exportbeschränkte Software-Downloads" machen, ....
das dauert auch ein paar Tage.

Re: Logo! Steuerung

Verfasst: Freitag 19. März 2021, 09:18
von Vaninger
konkret hat geschrieben: Donnerstag 18. März 2021, 16:26 Danke für die Information. Werd ich mir wenn ich wieder mal Zeit habe ansehen.

Sehr interessante Brauanlage habt ihr da. Woher hast du die IFM Sensoren (Druck/Temperatur) bezogen?
Hi,

die Sensoren habe ich bei ebay gefunden...

Schöne Grüße
Daniel

Hier sind noch ein paar aktuelle Bilder meiner Brauerei zu finden:

https://www.instagram.com/sudbraeu/?hl=de
