Moin

Für ein neues Brauschrauberprojekt möchte ich in einen Edelstahlkessel OHNE Sandwichboden einen Bodendurchlass einbauen. Der Bodendurchlass soll dabei den Kesselboden (Einfacher 21-Schengler-Pott aus hauchdünnem Edelstahl) konisch verformen um zu gewährleisten, dass der Durchlass wirklich der tiefste Punkt im Kessel ist.

Ich habe mir im alten Forum bereits einen Wolf gesucht, denn ich erinnere mich, dass ich dieses Teil dort irgendwann einmal gesehen habe, kann es aber leider nicht mehr finden

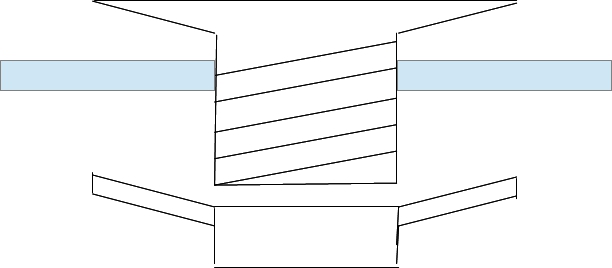

Die Funktionsweise: Man macht ein passendes Loch in den Kesselboden (blauer Balken im Bild), steckt das Inlet der Verschraubung von innen durch das Loch und schraubt auf das Gewinde von außen die Mutter. Durch die konische Form des Inlets und der Mutter wird der Stahl entsprechend deformiert und wölbt sich nach unten.

Hier im Bild eine laienhafte Skizze.
Wer hat so ein Teil schon mal gesehen / verwendet und kann mir eine Bezugsquelle (möglichst Edelstahl, möglichst Gewinde 1/2") nennen ?

Greets Udo

Im alten Forum wurde das Teil mehrmals angesprochen. Es gibt das Ding von Metu. Dann ist das Material allerdings nicht Edelstahl sondern vernickelter oder verchromter Messing. Wenn du nach Metu im alten Forum suchst, solltest du das was zu finden. Soweit ich mich erinnere wurde damals auch nach einer Edelstahlvariante gesuch, ob sie gefunden wurde, weiß ich allerdings nicht mehr.

Grüße

Stephan

Hallo Udo,

Kalausr hat ihn bei seinen Thermoport eingebaut:
Schaut Du hier

happyhibo hat geschrieben:Hallo Udo,

Kalausr hat ihn bei seinen Thermoport eingebaut:
Schaut Du hier

Danke

Greets Udo

Ich trau mich fast nicht das zu schreiben......
Egal, für meinen TP Bodenablauf hab ich mir ne Ronde aus teak gedreht, und eine Borddurchführung montiert.
Abgedichtet mit Silikon von innen. Und nein, ich hab absichtlich keine Bilder gemacht....

Hi Udo,
Habe deine Nachricht gesehen, antworte jetzt aber mal hier, dann können andere das auch finden.
Der Gugglsduhiersuchbegriff ist "Ablaufstutzen ST"
Hier das Firmenpdf: http://www.metu.de/pdf/metu-system_zube ... pdf#page=2
Und hier ein aktuelles Blitzergebnis:
http://lueftungsmarkt.de/Kondensat-Abla ... G-Trichter
1/2" 19,04€
3/4" 23,32€
1" 28,44€

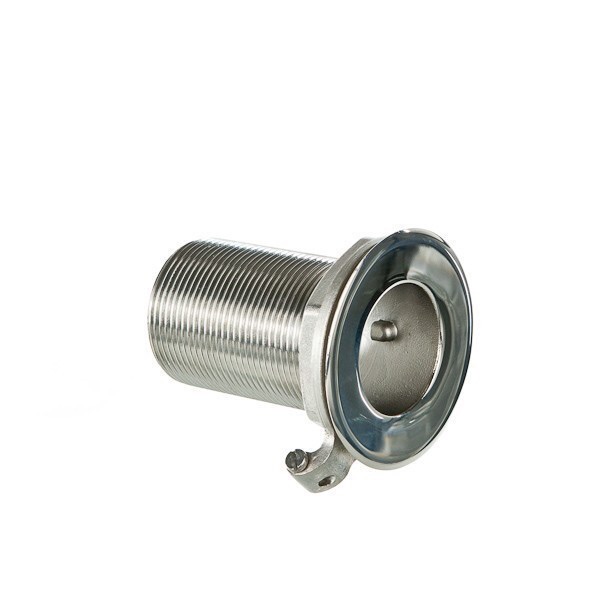

Mir persönlich war der original Stutzen aber nicht geheuer. Besteht aus vernickeltem Messing. Den habe ich durch einen Edelstahlborddurchlass Blitzsuche: https://www.marineshop.at/frisch-und-ab ... se/a-3155/

mit flachem Abschluss ersetzt und mit einer Silikondichtung aus einer selbstzerschnittenen Backmatte abgedichtet.
Die konische Ronde besteht aus verzinktem Stahl, was aber Worschd ist, da sie ja aussen angebracht ist und nicht in Kontakt mit der Würze kommt.
Hoffe, das hilft. Viel Spass beim Basteln, Klaus

super danke, genau sowas werd ich auch brauchen!

Servus Udo,

ich hab meinen von hier. http://segelkontor.com/
https://www.segelkontor.com/frisch-und- ... se/a-3155/

Grüße ,
Rumpelstilzchen

In diesem Zusammenhang mal eine Frage zum Thermoport:

Hat der Thermoport einen einfachen oder doppelten Boden? Also kann man z.B. in einen Thermoport ohne Hahn relativ einfach einen solchen Durchlauf einsetzen? Ich fände das dann nämlich schon interessant zum Läutern mit einem (Mattmill)-Blech o.ä. drüber. (Sollte die Frage schon anderswo beantwortet sein, bitte ich um Entschuldigung und wäre für einen entsprechenden Link dankbar)

Siehe auch Post #3

viewtopic.php?f=22&t=455&p=24431&hilit= ... 4te#p24431

Das geht wunderbar, hab ich auch so gemacht !

günne

Irgendwie spinnt meine Domain grade, die fehlenden Bilder werden bald wieder dargestellt.
LG Klaus

Moin

Mein lieber Klaus DANKE

Genau diese Info habe ich gesucht.

Borddurchlässe habe ich in der Bucht viele gefunden, aber einen mit flachem Kopf nicht, weil das in den Beschreibungen meist nicht angegeben ist. Und flach soll der Kopf sein, damit soviel Würze wie möglich hindurch geht und Nix im Kessel stehen bleibt.

Das Projekt 21-Liter-Filterpatrone nimmt dank Deiner Hilfe also konkrete Formen an :)

Nochmals Danke und Greets,

Udo

Udo, wir lieben doch alle einander.

Die extern gehosteten Bilder in meinen Threads sind übrigens jetzt wieder alle zu sehen.
Bin gespannt auf deine neuen Basteleien!
Klaus
