Hier die Malzmühle. Nach fruchtbarer Inspiration in unserem Forum entstanden.
http://hobbybrauer.de/modules.php?name= ... =23909#pid

Hi Leute.
Und wieder ein neues Familienmitglied in meinem Maschinenpark.... :)



Drehpoti zur stufenlosen Drehzahlregelung versteckt sich hinterm Frequenzumrichter.








Der Kalausr in Zusammenarbeit mit einem recht bekannten schwedischen Möbelhaus.
Die Elektrik wird noch in einen Schaltkasten verfrachtet.

Bilder folgen.
Cheersla, Klaus

--------

Die Mühle hat jetzt einen Notausschalter. Und weil ich noch Platz hatte, habe ich gleich den Potentiometer im Gehäuse eingebaut.


Der FU hängt momentan unter der Platte, es staubt aber trotzdem kräftig dahin. Werde ihn in eine Schaltschrank mit Tür setzen.


Blick auf den Poti, Steuerkabel kommt von unten.


Mühle war im kräftigen Einsatz gestern. Alles funzt! Der Notausschalter ist gleichzeitig der Einschalter.
Sehr praktisch, das ganze Arrangement.
Prost, Klaus

Das haste mal ganz sauber hingemetzelt, Respekt!!! Toll gemacht.

Hast Du mal mehr INfo´s zu dem FU?!? Preis?!?!

Hallo Klaus,

Super Arbeit!
Sobald ich wieder mal beim Schweden vorbei komme, leg ich mir auch diese Bock zu.


Kannst Du mir mal die Eckdaten vom Motor schreiben. Vor allem die Abtriebsdrehzahl und die Leistung.
Ich hab auch die MatMill Classik und nen Motor dran, aber der läuft mir zu langsam. Er kommt nur auf ~60U/min 400V.
Hab alles provisorisch auf ner Holzplatte geschraubt. Geht - aber der Bock ist stabiler und besser und aufgeräumt ist auch alles...


Edit: Sorry, habs gefunden :
http://hobbybrauer.de/modules.php?name= ... =23909#pid
Antwort 15

Motor:
0,18KW
1368U/min
Getriebe:
i=24,9 30Nm
Abtrieb: ~55U/min

Das kommt mir sehr langsam vor. Ich ziele auf einen 100 -150U/min Motor ab...

Danke für die Blumen
Die Drehzahldiskussion solltet Ihr Euch nochmal in Originalthread durchlesen. Nur soviel: Die Mühle ist schnell genug. Man kann den Motor auch für eine kurze Zeit übertakten, dann geht es schneller. Ist aber auch nicht wirklich nötig, ich bin mit dem Abwiegen genau so schnell, um die Maschine konstant zu füttern.
Zum FU kann ich nicht viel sagen. Preis kenne ich nicht, das Ding ist ziemlich alt (bestimmt über 10Jahre). Für die aktuelle Version wird man gebraucht wohl um die 100€ berappen, neu sauteuer.

Cheers, Klaus

Starke Konstruktion !!!
Gefällt mir ausgesprochen gut.


Edith meint: schwache Rechtschreibung

Danke Igen.
Motor ist hemmungslos überdimensioniert.

Bei mir auch,

aber SEW aus der BUcht - unzerstörbar - dreht auch einen Schraubenzieher mit durch, wenn´s sein muss.

Ich liebe diesen Servierwagen aus der Bucht - habe damals gleich vier Stück gekauft: Einen für die Tischkreissäge, für den Bandsschleifer und für zwei Druchlauchkühler. Danach haben die Schweden den Preis rauf.

Grüßele
Holger

PS: bin auch dabei meine Mühle zu pimpen - ist noch nicht NAchwuchssicher.
Hast du einen Eingreifschutz in den Trichter montiert - war ein tipp bei mir vom Vorabbesuch des Gewerbeaufsichtsamt.

Oder deinen ganzen Arm... Ich habe den originalen Eingreifschutz wiederverwendet:
Amerikanisch improvisiert, funktioniert aber.
Gkls

Hi Leute - habe grade gesehen, dass die Bilder im Eingangspost fehlen - so geht das natürlich nicht!
Hier nachgeliefert:

Und nur sieben Jahre später... :-)
Achim

afri hat geschrieben: Dienstag 17. August 2021, 22:22 Und nur sieben Jahre später... :-)
Achim

Das ist das Ding mit der Beständigkeit, Achim….
:D
Habe jetzt übrigens das Mahlwerk gegen eine Mattmill Klassik gewechselt. Der Ersteinsatz steht noch aus, werde Anfang September wieder Brauen.
Bis dann!
Klaus

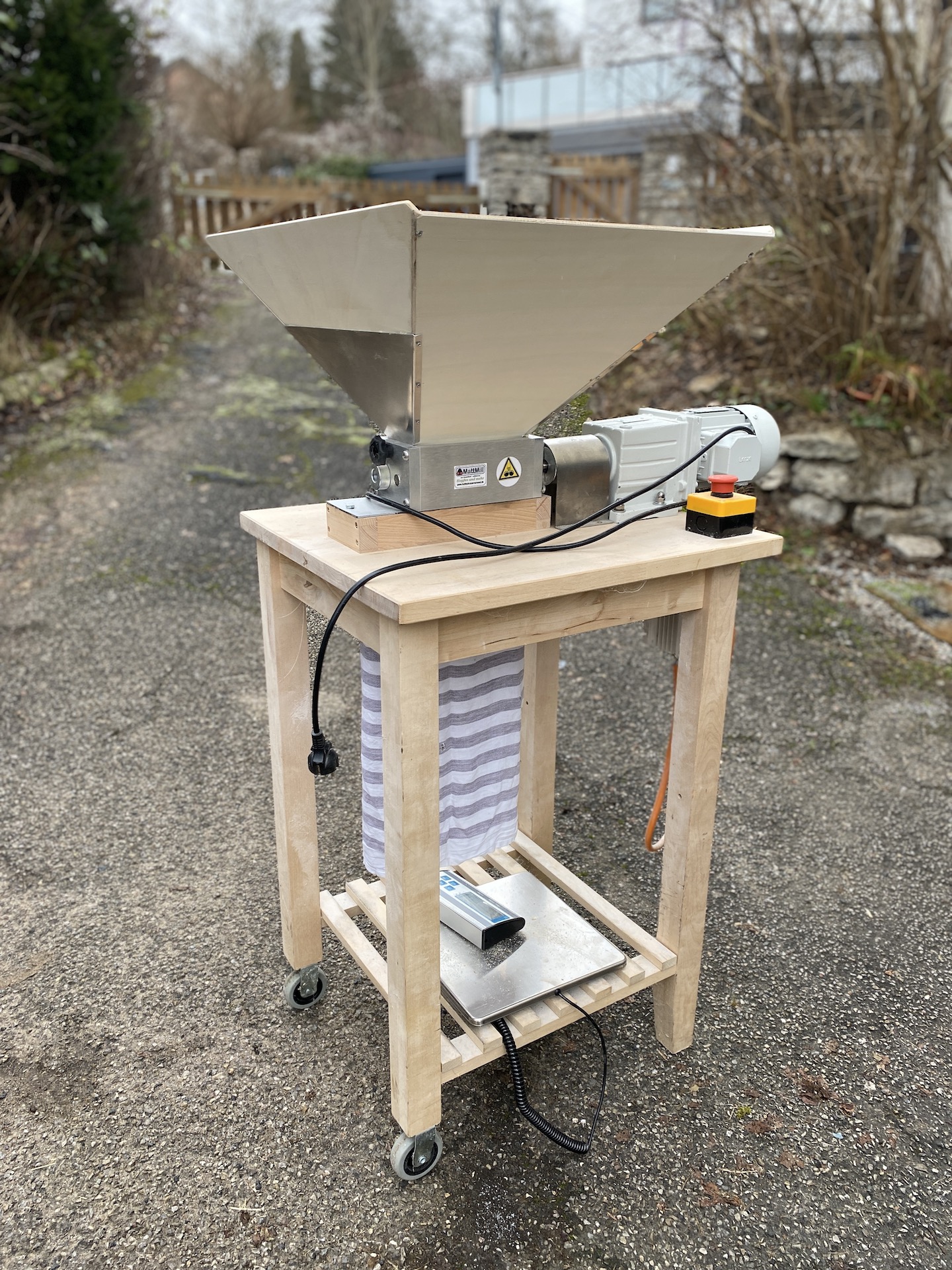

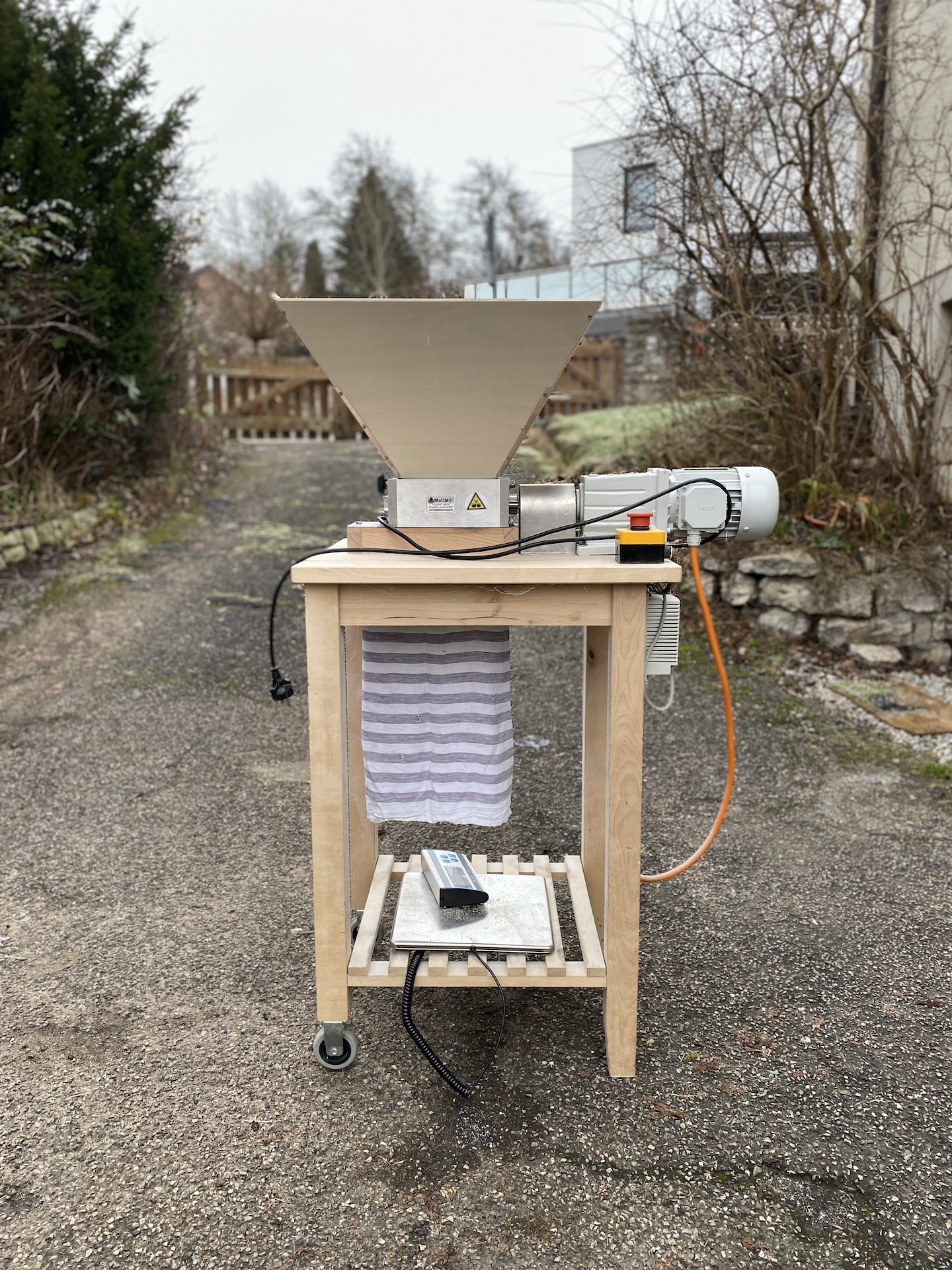

So, jetzt ist die Malzmühle fertig.
Dieser Originaltrichter von der Mattmill war echt ein Witz. Also musste er gepimpt werden.

Jetzt passt ordentlich was rein... Grüßle, Klaus

Ist das unten das Hosenbein deines Schlafanzugs?

Ha. Hatte ganz vergessen, dass ich meine alte Domain noch habe.
Nun gehen die alten Bilder wieder, sorry für die Dopplungen in diesen Thread.
kls
