Hendi über Schütz schalten

[thodim]

Hallo,
nachdem ich letzte Woche meine Handi geschrottet habe , wollte ich jetzt einen anderen Weg der Automatisierung gehen.
Ich hatte an meiner alten Handi die Einschaltplatine so modifiziert, dass ich sie mit einem kleinen Relais über meinen Thermoschalter ein-und ausgeschaltet konnte.
Jetzt ist die neue Platte bestellt und ich möchte die über ein Schützrelais schalten, da ich mit dem Thermoschalter zufrieden bin und ich nicht mehr in den Innereien der Handi rumpfuschen will.
Hat jemand einen Tipp für mich, welchen Schütz ich am Besten benutzen kann und wie ich die Stromversorgung zum Schalten bewerkstelligen kann, da mein Thermoschalter natürlich keine Stromversorgung bietet.
Über Vorschläge würde ich mich freuen, eine USB Lösung hilft mir momentan nicht weiter, weil ich dann alles austauschen müsste.

Gruß
Thomas

[Agent B]

Servus,

das hier schaltet bis 3kW

http://www.elv.de/h-tronic-ts-1000-temp ... alter.html


meinst du sowas?

Gruss Andreas

[thodim]

Moin,
den Temperaturschalter habe ich ja schon.
Es fehlt mir nur die Hardware für den 230V Teil, also einen Schalter/Schützrelais, der die 3500W der Handi schalten kann.
Und da so ein Schalter wahrscheinlich auch eine Stromversorgung braucht, damit er überhaupt schalten kann, wie kann ich das bewerkstelligen.
Mein Temperaturschalter hat für den Schalter/Schützrelais keine eigene Stromversorgung.

Gruß
Thomas

[GamZuBo]

Entweder das R12-100-230V, Oder das R12-110-230V, damit kannst du beim heizen das Nachguswasser rauswerfen, um nur 1 Sicherung zu belegen.

[klostersander]

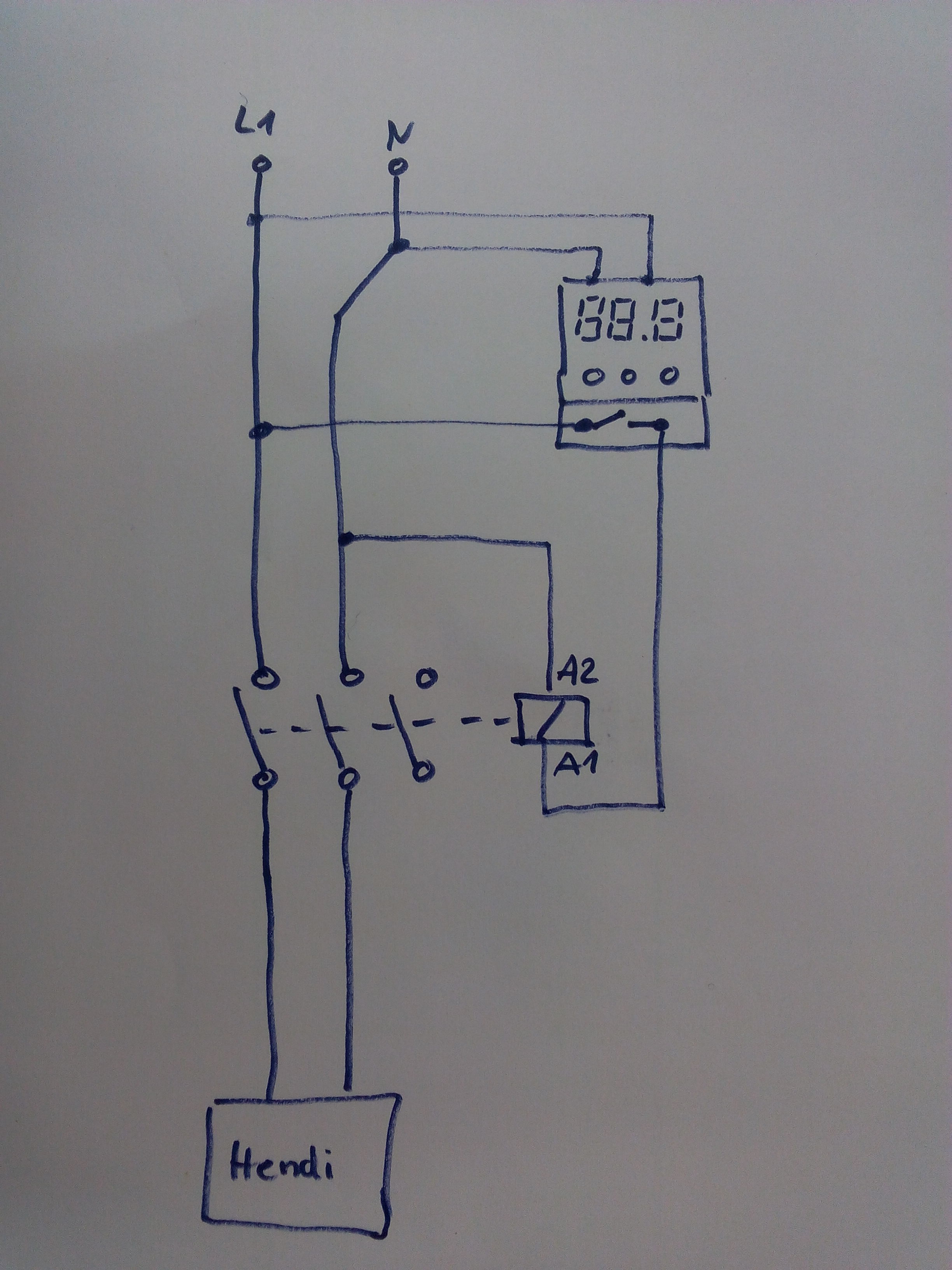

Ich habe da mal schnell was aufgemalt. Ich hoffe es ist verständlich.

Von der Spannung greifst du dir erst mal die Versorgung für den Thermostatregler ab. Phase (L1) und Nullleiter (N) schaltest du für die Hendi-Platte über die Kontakte des Schützes. Du benötigst nur zwei Kontakte, der Dritte bleibt frei. Vor dem Schütz greifst du die Versorgung für das Schütz selber ab. Die Phase (L1) führst du über den Kontakt in deinem Themperaturregler. Der sollte eigentlich 230V AC schalten. Allemal sollte die Leistung zur Ansteuerung des Schützes genügen.

Gruß Matze

[Bitter]

Hallo Thomas,

falls Du den Temperaturregler TZ 125 oder TZ 1000 besitzt,hast Du keinen direkten Schaltausgang. Die 230V werden intern auf die Steckdose geschaltet! Dann wäre diese Lösung sinnvoll:#



Gruß Lothar

[Malzwein]

Wie schon in "Kurze Fragen" schon gestellt, gibt es so etwas nicht als fertige Schaltung? Das kann doch mit der Hendi kein Einzelfall sein.

[Fricky]

Mein Temperaturschalter hat für den Schalter/Schützrelais keine eigene Stromversorgung.

Wenn Du uns sagen könntest was das genau für ein Teil ist, kann man Dir wahrscheinlich leichter helfen.
Typ/Hersteller/Daten....

Ich kann mir da bis jetzt wenig drunter vorstellen.

Gruß, Peter.

[okris]

Wie schon in "Kurze Fragen" schon gestellt, gibt es so etwas nicht als fertige Schaltung? Das kann doch mit der Hendi kein Einzelfall sein.

Man könnte eine Master Slave Steckdose nehmen.

Den zu klein dimensionierten Brauregler am Master anschließen. An den Brauregler eine passende Last (Nachttischlampe, Discokugel o.ä.)
Die Hendi kommt dann in eine Slave Steckdose.

Bis dann.
okris

[thodim]

Hallo

danke für die Infos bis jetzt

@Fricky
ich habe diesen Temperaturregler https://www.sensorshop24.de/temperaturr ... d/a-16809/

@Matze
das sieht gut aus.Irgendwelche Vorschläge für den Schütz?

gruß
Thomas

[BernhardL]

Hi, ich bin neuer in diesem Hobby sowie neu hier und der Beitrag ist schon älter.

Derzeit will ich mir den Temperaturschalter H-Tronic TS 1000 zulegen, um die Hendi steuern zu lassen. Jetzt erschließt sich mir zwar nicht ganz der Sinn des Schützes (mit Ausnahme der zweipoligen Trennung) , da sowohl Hendi als auch der Temperaturschalter für diese Funktionen ausgelegt sind, trotzdem würde mich interessieren welchen Schütz ihr empfiehlt und wie dieser angeschlossen werden soll.

Toll wären Fotografien, da ich die obere Zeichnung so interpretiere, dass ich den Schütz mittels Kabel an den TS 1000 anschließe und über ihn einen zweiten Schalter steuern soll der die Hendi ein und ausschaltet.

Sorry für die doofe Frage, ich komme aus dem Bereich Biologie und nicht Elektrotechnik

[Malzwein]

Master Slave Steckdose ist Murks, wenn die direkt am Steuergerät hängt. Aber vielleicht hilft eine Funk Master Slave Dose? Mal nach "Funk-Master-Slave FS20 FMS-2 mit FS20 ST-4 Funk-Schaltsteckdose" suchen.

[OS-Schlingel]

Hallo zusammen,

habt Ihr schon einmal über microsikaru nachgedacht?
Zwieselbräu/ A. Betz

Hab die Steuerung für 68 Liter Amitopf und Henri 3500 im Einsatz.

Genau das richtige für Nichtelektriker.



Gruß Stephen

[Beerbrouer]

Master Slave Steckdose ist Murks, wenn die direkt am Steuergerät hängt. Aber vielleicht hilft eine Funk Master Slave Dose? Mal nach "Funk-Master-Slave FS20 FMS-2 mit FS20 ST-4 Funk-Schaltsteckdose" suchen.

Das kannst du so pauschal nicht sagen. Ich habe das schonmal an anderer Stelle beschrieben.

Eine normale Master-Slave-Steckdosenleiste kann man mit 3500 Watt belasten. Diese Leiste steckst du in die normale Steckdose.

Den Temperaturschalter (z.B. einen Inkbird) steckst du an die Masterdose, die HENDI in eine Slavedose.

"Betreiben" kannst du den Schalter dann mit einem kleinen Verbraucher, z.B. mit einer Glühlampe. Den Fühler steckst du normal in die Maische. Bei Erreichen der Temperatur schaltet der Inkbird die Glühlampe aus. Dadurch werden auch die Slave-Steckdosen ausgeschaltet, mithin die HENDI.

Durch diesem kleinen Umweg kann man die Herausforderung mit der max. Last recht elegant umschiffen.

Gruß

Gerald

[Malzwein]

Die Frage ist, ab wieviel Leistungsaufnahme die Masterdose schaltet und das war bei mir beim kleinsten Verbraucher.

Dass es einstellbare Master-Slave Steckdosenauch gibt, habe ich erst jetzt gesehen. Das mir vorliegende Modell ist nicht einstellbar.

[Spittyman]

Hallo zusammen,
schaut euch doch mal bitte dieses Relais-Modul an. Mich würde mal interessieren, was die Fachkundigen unter euch davon halten. Utopischer Chinaschrott oder praktikable Lösung zum Schalten einer Hendi?

https://www.ebay.de/itm/3-3V-V-5V-16A-R ... SwLF1X2m2p


Grüße
Fabian.

[secuspec]

Nimm doch einfach ein ausreichend dimensioniertes Solid State Relais für so etwas. Das Klacken des Schützes wird Dir sonst irgendwann auf den Nerv gehen.
Sehr gute Erfahrungen, auch in meinen Espressomaschinen habe ich mit den Teilen von Pohl Technik

https://www.pohltechnik.com/SSR-Relais/ ... ::603.html

Zudem wird dadurch sehr einfach z.B.über einen PID oder einer anderen Automatisierungslösung zu steuern.
