Brauregal

[alias2222]

Hallo Hobbybrauer

Ich wollte mal wissen was für Regale ihr für eure Brauanlagen benutzt?

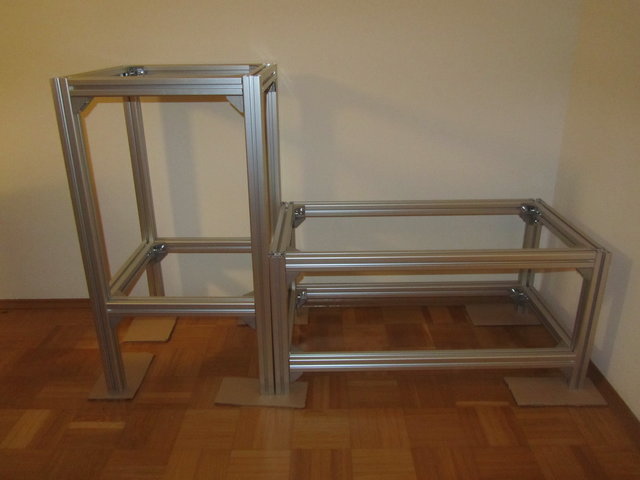

Ich hab nun schon öfters ein Alu Stollensystem gesehen wie auf dem Bild gezeigt. Leider weiß ich nicht wie dieses heißt. Vielleicht kann mir einer weiterhelfen und mir dieses sagen?
Es sieht sehr modular aus und ich denke dadurch ist es auch gut geeignet für eine Brauanlage. Lieg ich da richtig?

[FrankIbb]

Das sind z.B. Item Profile. Gibt es von verschiedenen Herstellern (wie Bosch-Rexroth etc.)
z.B. Hier gibts Infos : http://www.item24.de/
http://www.boschrexroth.com/de/de/produ ... ente/index

[Bierfetischist]

Hallo alias2222,

ja diese Aluminiumprofile sind sehr gut geeignet um ein Brauregal zu bauen, der Nachteil von den Alu-Profilen ist, sie sind ganz schön teuer.

Hier mal drei Threads mit dem Thema Brauregal

Bezugsquellen Rexroth/Item Aluminiumprofile
http://hobbybrauer.de/modules.php?name= ... &tid=15257

Brauanlage im Aufbau
http://hobbybrauer.de/modules.php?name= ... erdate=ASC

Meine neue Anlage, euere Meinung? Es tut sich was
http://hobbybrauer.de/modules.php?name= ... &tid=23588

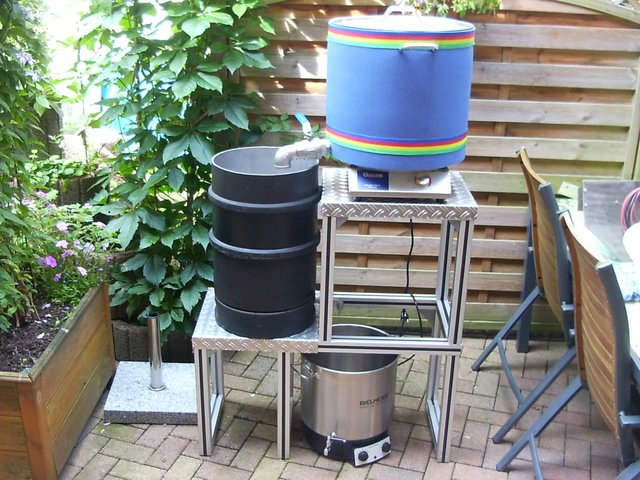

Mein Brauregal ist aus 45×45 mm Aluminiumprofile gebastelt, die ich aus einem Schrottcontainer gefischt habe, gekauft hätte ich mir das teure Material wahrscheinlich nicht.

Gruß Heiko

[alias2222]

Super danke
Jetzt schau ich mal wo ich sowas zu ner günstigen Mark bekomme.

[uli74]

Frag mal bei Elektrikern nach, die PV-Anlagen montieren. Die verwenden Aluprofile zur Montage, dabei fallen Unmengen an Abschnitten an die dann weggeschmissen werden. Vielleicht kannst Du Dir daraus was bauen? Teuer wären diese Abschnitte jedenfalls nicht...

[Bierolo]

Frag mal bei Elektrikern nach, die PV-Anlagen montieren. Die verwenden Aluprofile zur Montage, dabei fallen Unmengen an Abschnitten an die dann weggeschmissen werden. Vielleicht kannst Du Dir daraus was bauen? Teuer wären diese Abschnitte jedenfalls nicht...

Ich kenne das Bosch-30 Aluprofil aus einem anderen Projekt und glaube mich zu erinnern, das Solarprofile "spezieller" sind.
Halt nicht so flexible als Alround.
Dennoch, nicht nur bei Bosch30 wird alles geschraubt. Von "verdeckter" Verschraubung bis hin zu Winkeln mit 2x2 Nuten ist sehr viel möglich.
EIn 3-D Aufbau kann bei geschickter Wahl der Winkelpositionen auch sehr schnell durch Lösen von Verstrebungen platzsparend in ein paar "2D" Elemente zerlegt werden.
So werden z.B aus einem 1,5x1,5x1,5m Würfel (Bosch30) 1,5x1,5x0,12m. (4 Elemente 1,5x1,5x0,03)
Allgemein finde ich die Nuten mit Feder handlicher als die ohne Feder.

[diapolo]

Nabend,

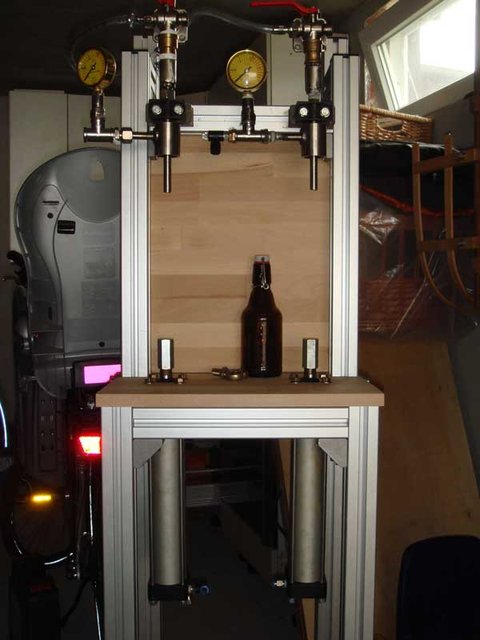

man muss nur aufpassen: die Systeme sind untereinander nicht kompatibel...ich musste für meinen Gedegndruckabfüller bestehend aus Bosch und ITEM-Teilen die Nuten teilweise auffräsen...

Mfg

Bernd

[Matt]

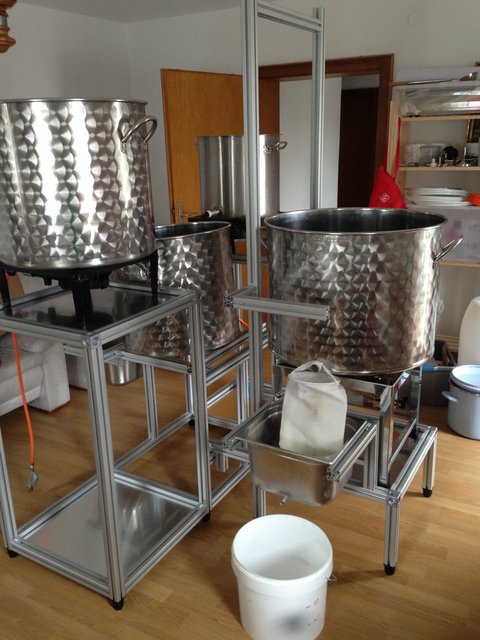

Ich habe meine Profile aus der Bucht (angeblich ITEM kompatibel) - wurden nach meinen Angaben perfekt zugeschnitten und gut verpackt versandt. Bevor Du Dich über günstige Profile freust guck Dir unbedingt auch die erforderlichen Verbindungsteile an - diese haben bei mir 50% der Gesamtkosten ausgemacht!

Matt

[Staffadeife]

Ich kann dir Motedis ans Herz legen da haben wir unsere her.

Gruß Johannes

[Bierolo]

@Matt :
Ist das ein 40er Profil ?

@All:
Hat jemand Quellen über die Tragfähigkeit ?
Online-Rechner zur Durchbiegung und Nm habe ich zwar gefunden, aber warum soll ich mir ein Gestell bauen, dass auch einen PKW trägt?
Aquarien-Fans bauen auch Unterschränke mit Alu und bei 100-150 Litern reichen denen 25mm.
Da ich auch im Vorfeld des ersten Sud auch an ein Braugestell denke, habe ich mal eine Suche gemacht. z.B.
http://www.alusteck.de/5-fach-regal-80- ... tion-25-mm
80 Kg / pro Boden * 5 = 200 Kg bei 25mm.
Wenn ich es richtig verstanden habe, ist dies möglich, da die Abstände zwischen 2 Verbindungen recht kurz sind.

Was ist Eure Einschätzung welches Profil
für 20/30 Liter Einkocher ?
70 Liter ?
100 Liter / 200 Liter (wer die passenden Energie-Quelle)

[Matt]

Ja, ist ein 40er Profil und man könnte in der Tat einen PKW darauf aufbocken. Wenn's Dich stört nimm eine Nummer kleiner

Matt

[Hesse]

@Matt :
Ist das ein 40er Profil ?

@All:
Hat jemand Quellen über die Tragfähigkeit ?
Online-Rechner zur Durchbiegung und Nm habe ich zwar gefunden, aber warum soll ich mir ein Gestell bauen, dass auch einen PKW trägt?
Aquarien-Fans bauen auch Unterschränke mit Alu und bei 100-150 Litern reichen denen 25mm.
Da ich auch im Vorfeld des ersten Sud auch an ein Braugestell denke, habe ich mal eine Suche gemacht. z.B.
http://www.alusteck.de/5-fach-regal-80- ... tion-25-mm
80 Kg / pro Boden * 5 = 200 Kg bei 25mm.
Wenn ich es richtig verstanden habe, ist dies möglich, da die Abstände zwischen 2 Verbindungen recht kurz sind.

Was ist Eure Einschätzung welches Profil
für 20/30 Liter Einkocher ?
70 Liter ?
100 Liter / 200 Liter (wer die passenden Energie-Quelle)

Bei diesem Regal ist, laut Hersteller bzw. Verkäufer, pro Regalebene eine maximale Belastung von 80kg erlaubt. Damit ist allerdings eine gleichmäßige Belastung gemeint, die Du ja nicht bieten kannst. Dein Topf, Thermoport oder was auch immer wird maximal die Hälfte einer Ebene einnehmen, also eine ungleichmäßige Belastung.
Ich halte das Regal für zu schwach.
Es gibt im Forum Hobbybrauer, die Wochen im Krankenhaus verbracht haben um Ihre Brandverletzungen zu heilen, da das Regal im entscheidenten Augenblick eingeknickt ist.
