Ich benutze ein 12 V 2 A Wechselstrom Netzteil. [...] Auch wenn ich den aufgeklebten Minuspol näher an das Wattestäbchen dran bringen oder weiter wegnehme, ändert sich nichts.

Nur um Missverständnisse zu vermeiden: Hast du wirklich ein Wechselstrom-Netzteil? Weil das hätte dann ja keinen Minuspol.


Aber dein beschriebenes Phänomen hatte ich noch nicht. Es war nur z.B. bei meinem Thermoport so, dass dort die Markierungen viel heller und weniger gut sichtbar waren. Der hatte aber auch eine viel glattere und spiegelnde Oberfläche, als meine anderen Töpfe. Ist dein Topf vielleicht irgendwie beschichtet/poliert? Vielleicht macht das was aus? Gibt's irgendwelche Hinweise vom Hersteller deines Elektrolyts zu dem Thema?

Auf jeden fall Ac nicht dc.

Hast Du das Metall vorher entfettet? Bei mir hat es sowohl bei spiegelnder als auch matter Oberfläche funktioniert. Es dauert allerdings - die Reaktion findet nicht sofort statt. Ich bin mit dem Wattestäbchen immer mehrfach und langsam über alle Flächen. Danach erst einmal abwarten und dann erst die Folie entfernen und die Stellen abwaschen.

Hat jemand ne Bezugsquelle für kleine Mengen Elektrolyt oder funktioniert das mit der Salzlösung (10%, 20%?) ausreichend gut?

schnigges hat geschrieben: Montag 17. November 2025, 12:50 Hat jemand ne Bezugsquelle für kleine Mengen Elektrolyt oder funktioniert das mit der Salzlösung (10%, 20%?) ausreichend gut?

Ich kann dir Elektrolyt schicken, schreib mir eine PN

Sorry, hab hier gerade den Überblick verloren. Ähm... Gibt es hier wen, der mir eine Skala für den 50 Liter Topf (Topfinnenhöhe 400mm) plotten und zuschicken kann? Hab Interesse, leider aber die Möglichkeit zum herstellen der Skala nicht :(

Emme hat geschrieben: Montag 17. November 2025, 20:16 Sorry, hab hier gerade den Überblick verloren. Ähm... Gibt es hier wen, der mir eine Skala für den 50 Liter Topf (Topfinnenhöhe 400mm) plotten und zuschicken kann? Hab Interesse, leider aber die Möglichkeit zum herstellen der Skala nicht :(

Plotten kann ich nicht, aber ggf. kann ich dir bei der Druck-Vorlage dafür helfen

Emme hat geschrieben: Montag 17. November 2025, 20:16 Sorry, hab hier gerade den Überblick verloren. Ähm... Gibt es hier wen, der mir eine Skala für den 50 Liter Topf (Topfinnenhöhe 400mm) plotten und zuschicken kann? Hab Interesse, leider aber die Möglichkeit zum herstellen der Skala nicht :(

Sieh Dir mal den Post #1 in diesem Thread an.
viewtopic.php?t=34276#p526445
Dort bietet devhops seine Unterstützung an.

P.S. Skalen Plotten
Die Skalen können frei heruntergeladen und benutzt werden. Wem es an einem Plotter fehlt, für den kann ich ggf. den ein oder anderen Plott gegen einen kleinen Obolus erstellen. Dafür meldet euch gerne per PN.

Kann ihn sehr empfehlen, schreib ihn einfach mal an ...

Gruß Erwin

Top, danke euch! Falls ich noch Hilfe brauche, komme ich auf dich zu @Florian

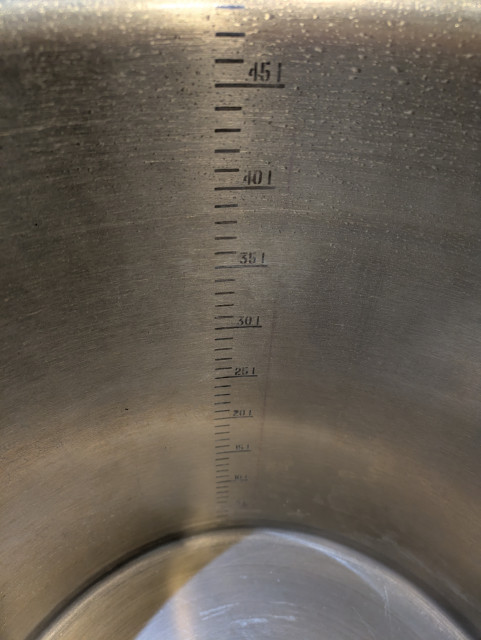

Ich kann nun auch direkt den Füllstand in meinem Topf sehen danke an devhops! Mit einer 9V Batterie und Salz+Essig ging das super

Sieht gut aus

9V-Block? Hast Du mit dem Plus- oder mit dem Minuspol geätzt?

Gruß Erwin

Plus an den Topf, Minus an den Q-Tip. Aber auf dem Bild sieht es deutlich dunkler aus, als es ist.

Danke für die Info.
Mit einen professionellen Ätz-Elektrolyt wird's bestimmt dunkler.
Aber wenn die Skala dauerhaft ist und Du sie ablesen kannst, hast Du doch alles richtig gemacht

Gruß Erwin

Hallo zusammen,

ich möchte mir für meinen Braukessel eine passende Literskala erstellen und würde mich freuen, wenn mir dabei jemand aus der Runde helfen kann oder bereits Erfahrung mit dem Design solcher Skalen hat. Ich komm mit der Erklärung nicht ganz klar und hab kaum Erfahrung mit Programmieren. :-S

Der Kessel wird zwar als 50-Liter-Topf gekauft, habe mich aber nicht auf die Herstellerangabe verlassen, sondern den Topf selbst ausgelitert. Glaube auch dass die 50l nur zu erreichen sind mit spiegelglatter Oberfläche. Gemessen habe ich das Volumen mit einer Waage (1 kg = 1 Liter Wasser). Während der Messung waren alle Anschlüsse verschlossen, sodass kein Wasser in die drei angeschweißten 1,5" Tri-Clamp-Ports laufen konnte.

Die gemessene Innenhöhe des Topfes beträgt ca. 39,2 cm. Der Boden ist leicht gewölbt, daher habe ich als Referenzpunkt den Übergang vom Boden zur Wand gewählt und diesen konsequent für alle Messungen beibehalten. Der gemessene Innendurchmesser liegt bei etwa 39,3 cm.

Ich habe den Kessel zunächst mit 45 Litern befüllt, den Wasserstand markiert und anschließend jeweils 5 Liter entnommen und erneut markiert. Daraus ergeben sich folgende Höhen (jeweils vom gleichen Messpunkt am Boden gemessen):

10 L bei 8,4 cm
15 L bei 12,3 cm
20 L bei 16,4 cm
25 L bei 20,3 cm
30 L bei 24,4 cm
35 L bei 28,3 cm
40 L bei 32,4 cm
45 L bei 36,3 cm

Aus diesen Werten ergibt sich sehr sauber ein nahezu linearer Zusammenhang von rund 0,8 cm Höhenzuwachs pro Liter. Aufgrund der gemessenen Innenhöhe gehe ich davon aus, dass 50 Liter realistisch nicht erreichbar sind bzw. nur bis ganz zum Rand, weshalb mir eine Skala auf Basis der real gemessenen Daten wichtig ist.

Mein Wunsch wäre eine Literskala, die genau auf diesen Messwerten basiert, idealerweise mit 1-Liter-Strichen und beschrifteten 5-Liter-Marken, z. B. als SVG zum Plotten, Ätzen oder Aufkleben. Falls jemand das Open-Source-Skalen-Tool nutzt oder bereits Erfahrung mit der Erstellung solcher Skalen hat, würde ich mich sehr über Unterstützung freuen.

Vielen Dank euch und liebe Grüße

Hi @tombufry,

mit dem Tool ist das nicht möglich. Das erstellt dir nur die Skala basierend auf dem Durchmesser und der Höhe deines Topfes. Wenn deine gemessenen Abstände gleichmäßig sind, stehen die Chancen gut, dass das bei dir auch funktioniert ;).

Programmieren musst dafür auch nicht unbedingt. Du kannst in der Liste erstmal schauen ob's schon ne passende Skala für deinen Topf gibt. Ansonsten kann ich auch ne neue hinzufügen, wenn du mir den Durchmesser von dem Topf nennst.

Hier die, die es schon fertig gibt:
https://papauorg.github.io/levelmeter/scales/

--- Post gelöscht, wurde schon beantwortet ---

Danke euch, habs jetzt über Canva erstellt und werde es mir irgendwo plotten lassen. :-)

Ansonsten kannst du den Durchmesser einfach rückwärts berechnen und den eingeben. Die Höhe hast du ja schon.
Massstabsgetreu zu plotten erfordert Übung. Nimm das Angebot von devhops, dann passt das auch.
