DS18B20 Sensor in 4mm oder 5mm Hülse gesucht

[Sebasstian]

Hallo,
ich bin auf der Suche nach einem 1-Wire Temperatur Sensor DS18B20 in einer Hülse mit 4mm oder 5mm Durchmesser.
Komischerweise finde ich diesen Sensor abe nur in 6mm Hülsen. Anderen Sensoren wir PT100 oder PT1000 findet man leicht in 4mm, 5mm oder 6mm Hülsen. Die 6mm passen aber nicht in meinen "Thermowell". Der hat nur 5,5mm.
Kenn jemand eine Quelle für einen verdrahteten DS18B20 mit < 5,5mm Durchmesser?
Oder kann es sein, dass es das gar nicht gibt/nicht geben kann, weil der blanke Sensor selbst schon zu groß ist (TO-92 Gehäuse glaub ich)?

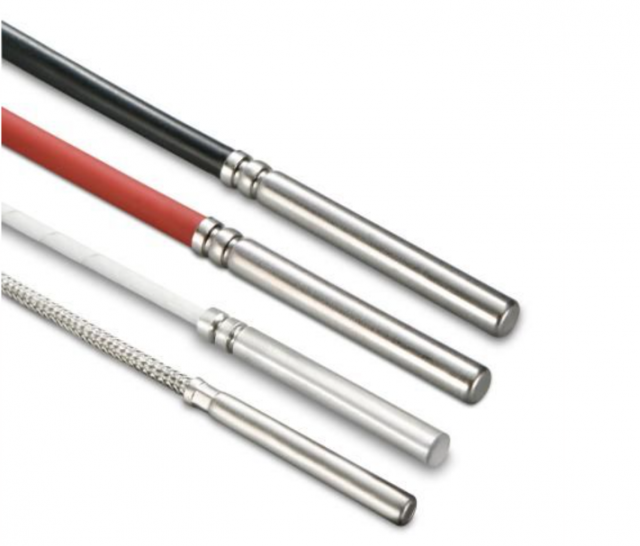

Sowas hier meine ich:

[integrator]

Ist es vielleicht eine Alternative die Hülse auszutauschen wenn du keinen passenden Fühler findest?

[Sebasstian]

Ist es vielleicht eine Alternative die Hülse auszutauschen wenn du keinen passenden Fühler findest?

Leider nicht. Die ist fest verschweißt und lässt sich nicht tauschen. Aber eventuell könnte man den nackigen Sensor in die Tauchhülse stecken? TO-92 Package hat 3,8 x4,8mm wie ich jetzt gelesen habe.

[Fregga]

Ich vermute das wird daran liegen, dass der ”nackige„ Sensor schon fast 5mm ist.

Entweder die Hülse entfernen oder nen Sensor nehmen und ein Kabel anlöten.

[hiasl]

Mit 4,58 mm Sensorbreite scheiden Hülsen mit 4,5 mm ID (= 5 mm AD) aus. Noch dazu die breiteste Stelle nicht in der Mitte so dass es schon sehr eng würde. Weiß nicht, ob man am Gehäuse was wegfeilen kann. Gewerblich wird das keiner machen. Ist also DIY angesagt. 4 mm AD ist ausgeschlossen.

[kalausr]

Hi Sebastian.
Ich verwende mittlerweile stärkere TriClamp Tauchhülsen, in die der nackte Sensor reinpasst.
Für meine anderen Selbstbauten habe ich die Sensoren vorsichtig abgeschliffen, damit sie in das enge Rohr passten.
Du kannst meine Vorgehensweise hier sehen: kalausr Sensor
Tankseitig hat sich die Schnellkupplung sehr bewährt. Dann hängen beim Reinigen und Handling nicht immer die Kabel im Weg rum.
Wie im Thread zu sehen, kannst Du auch Tauchhülsen mit Innengewinde verwenden, dafür habe ich mir ein paar Adapter drucken lassen.
Die so gebauten Sensoren funktionieren jetzt seit Jahren problemlos.
Grüße, Klaus

[Sebasstian]

Meine Tauchhülse ist fest verbaut, kein TriClamp.
Ich werde mir dann einfach einen Sensor holen und selbst ein Kabel direkt an die Pins anlöten und das dann in die Tauchhülse stecken. Also einfach ohne diese zusätzliche wasserdichte Hülse die üblicherweise vom Lieferanten der fertig konfektionierten Sensoren kommt. Sollte ja genauso seinen Dienst tun. Muss ich mir nur noch eine clevere Zugeentlastung überlegen.

[klecksi]

Du solltest auch sicherstellen, das der Sensor dicht mit der Hülse verbunden ist.
Ich würde es mit Wärmeleitpaste versuchen.

[JackFrost]

Wenn die Hülse von oben rein geht würde ich fast ein wenig Öl als Wärmeträger nehmen.

Wärmeleitpaste hat einen schlechten Leitwert, also nicht zu viel nehmen.

Du kannst als Zugentlastung ein 5 mm Edelstahlrohr nehmen und unten einen Ausschnitt machen
so das der Sensor an die Wand gedrückt wird. Die Kabel laufen dann im Rohr und du kannst das
sicher runter schieben. Bisserl WLP dran und gut. Den Sensor mit einem 2 K Kleber an die Stütze kleben.

Gruß JackFrost

[Sebasstian]

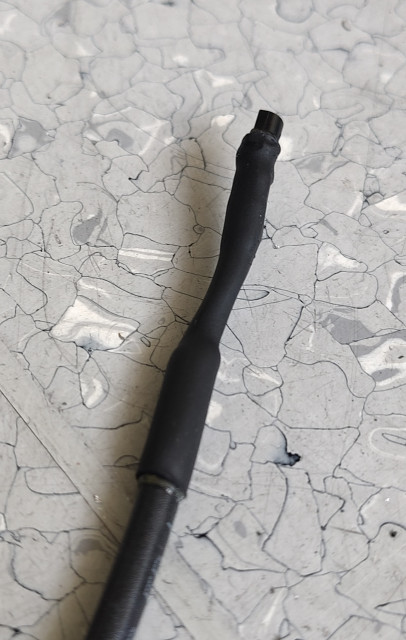

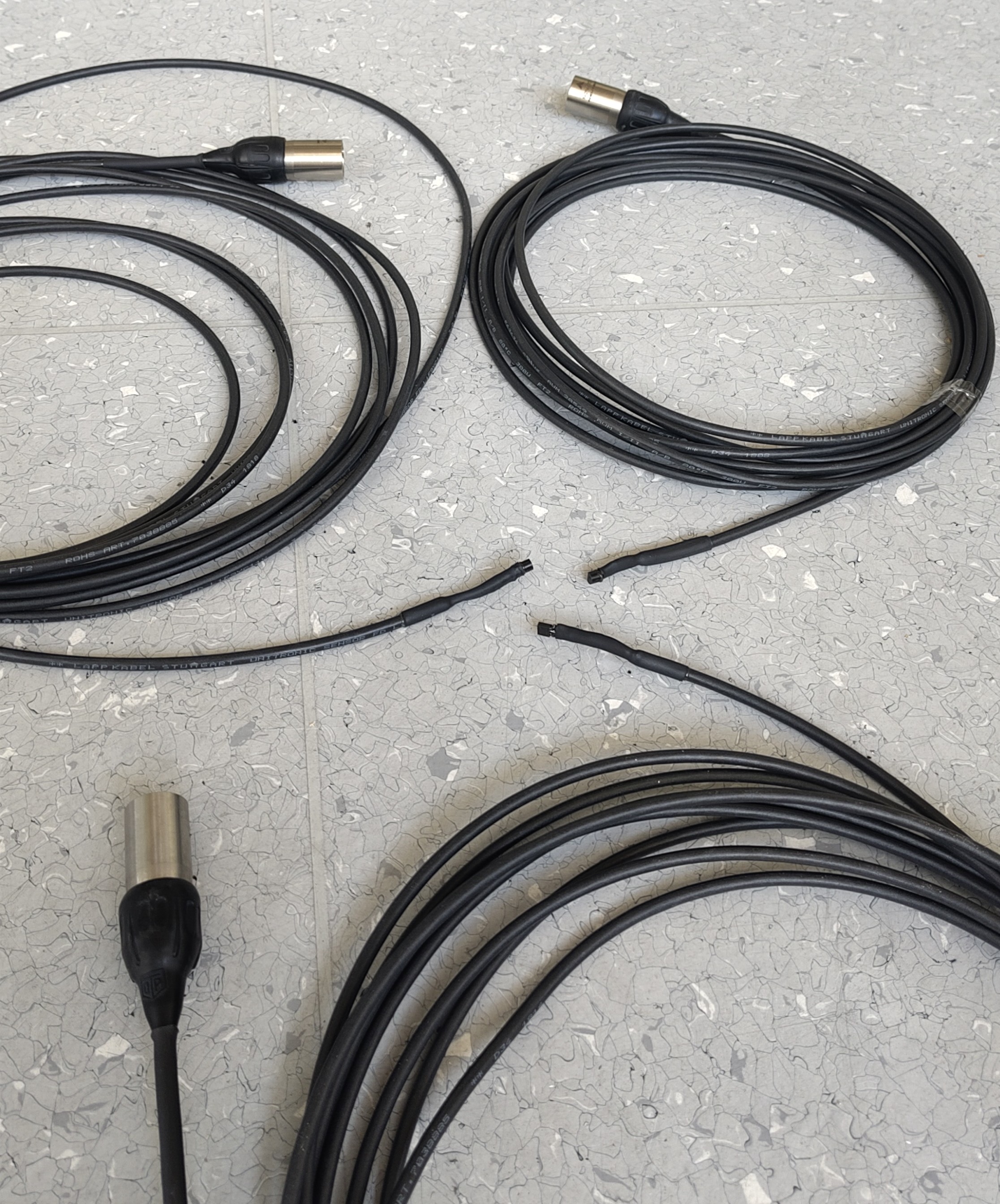

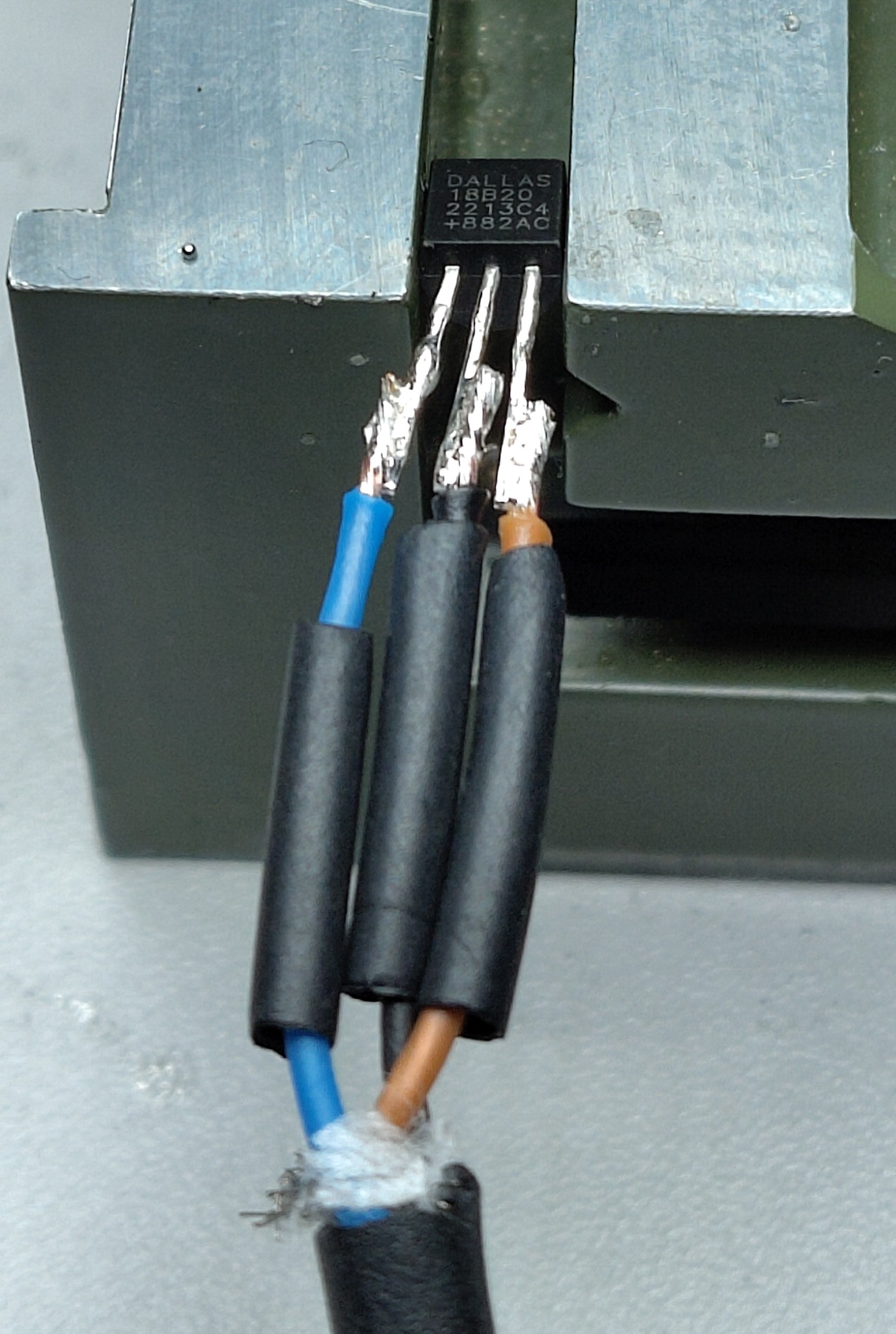

Eine reichelt Bestellung und ein paar verbrannte Fingerkuppen später....
