Der Magnetrührer-Thread (DIY, Infos, Bilder und mehr)

[glassart]

Danke Michael

Jens könntest du evt. noch die Grafik für die Kolbenzentrierung gedruckt auf Transparentfolie "freigeben"

lg Herbert

[t3k]

Ein Hammerprojekt. Danke fürs teilen Leute.

[DerDerDasBierBraut]

Jens könntest du evt. noch die Grafik für die Kolbenzentrierung gedruckt auf Transparentfolie "freigeben"

Bereits geschehen. https://hobbybrauer.de/forum/viewtopic. ... 12#p328412
Das PDF kann auch gerne ins Repo. Oder braucht wer das Corel File?

[glassart]

danke Jens

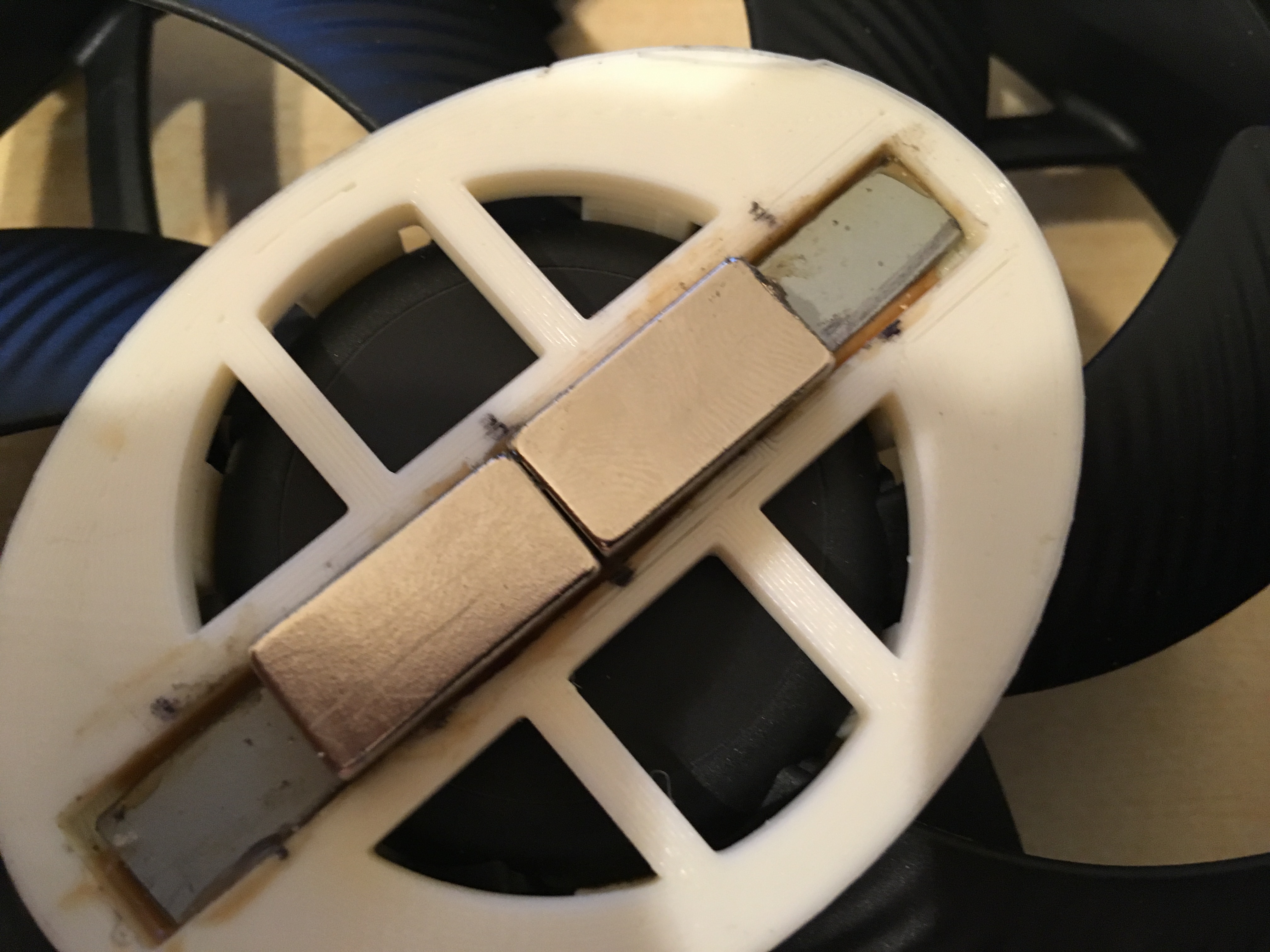

Am Samstag Abend aus NaCl entnommene Bay Vermont -heute sieht es so aus

lg Herbert

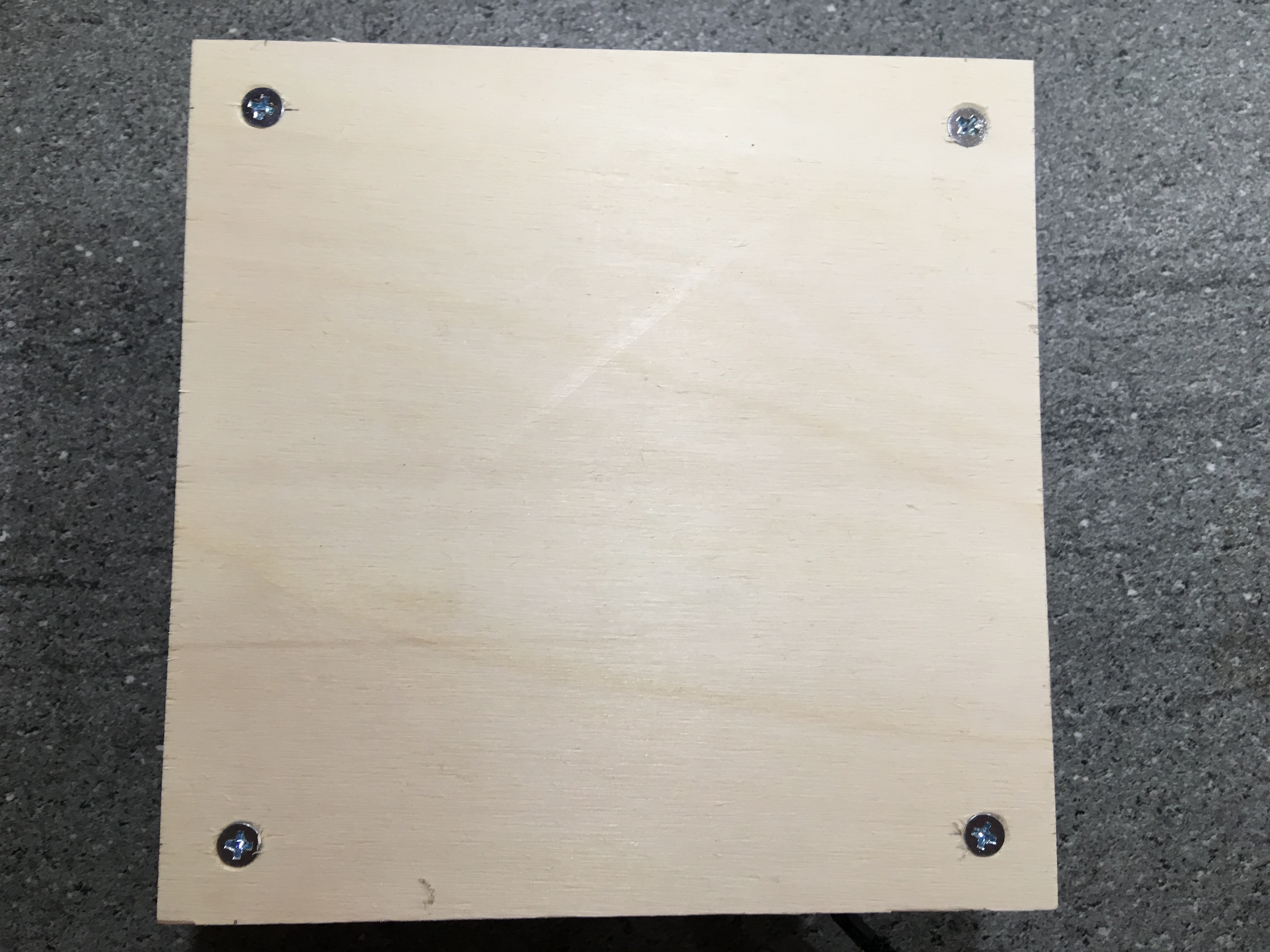

ein großer Nachteil gegenüber meinem Chinamodell ist die absolute Ruhe -man hört absolut nichts und beim 5L-Kolben sieht man schwer ob sich das Fischchen dreht - nein Spaß beiseite, es ist ein Wahnsinn wie ruhig das Teil ist

[mwx]

Das PDF kann auch gerne ins Repo.

erledigt.

[glassart]

Jens, welche Folie hast du da verwendet (Quelle)
Schaut gut aus

lg Herbert

[DerDerDasBierBraut]

Das ist einfach nur selbstklebende Klarsicht-Laserdruckerfolie von Amazon.
Die Farbe kratzt aber schon ein kleines bisschen ab. Beim nächsten mal werde ich noch eine unbedruckte Folie als Schutz drüber kleben.

[glassart]

ich habe eine Steinschalgfolie (wird teils bei Autos eingesetzt) die ist 0,8 mm dick und relativ elastisch. Die könnte man als 2. Schicht verwenden.

lg Herbert

[JackFrost]

Aktuelle Version:
0.8b

Changelog :

• Bug bei Intervallbetrieb gelöst

• Regelparameter je Seite und "Rührerset" einstellbar

• Infoseite mit Build und freiem SRAM eingefügt

• Impulse / Rast beim Encoder wird EEPROM gespeichert

Todos:

• Fernsteuer API einfügen

• Speichern der abgelaufenen Zeit um bei Stromausfall nicht neu zu starten

• Option zum automatischen Abschalten des OLED Displays

Die Firmware für meine Hardware gibt es unter https://github.com/JackFrost80/Doppelma ... hrer/Debug

Gruß JackFrost

[clmnsk]

Eine Liste mit kompatiblen Lüftern wäre noch toll, gegebenenfalls mit Einschränkungen.

[mwx]

Hallo Clemens,

es gibt vermutlich Unmengen von Lüftern die funktionieren aber das müsstest Du im Einzelfall selber testen.

das hier sind die Lüfter die ich Dir empfehlen würde, die funktionieren garantiert sind leise und kommen auch mit kleinen Drehzahlen klar:

bequiet! - SILENT WINGS 3 - 120mm PWM high-speed
bequiet! - SILENT WINGS 3 - 140mm PWM high-speed

[Adrian S]

So, bin auch bald fertig mit dem Gehäuse und finde es toll was Ihr so auf die Beine stellt!
Habe mir die Freiheit genommen ein Shield für die Arduino UNO Version zu Designen.

Gerne stelle ich euch die Dateien zur verfügung!
Erstellt wurde alles mittels Autodesk EAGLE und im Ordner sind auch die Eagle-Projektdateien, die Eagle-Bibliotekdateien, sowie die Gerber-Dateien vorhanden.
Die Platinen wurden noch nicht getestet und sind auch bei mir noch unterwegs, sollten die Tage aber eintreffen. Dann werde ich sie ausgiebig testen!
Update weiter unten

Edit:
Change in BOM

stir_shield.zip

New

(197.14 KiB) 11-mal heruntergeladen

[mwx]

Das ist ja toll! Was muss ich tun um eins davon zu bekommen? :)

[Adrian S]

Das ist ja toll! Was muss ich tun um eins davon zu bekommen? :)

Du kannst mit den Gerberdateien direkt eigene Platinen bestellen oder wir schliessen uns via PN kurz, da ich eine Mindestmenge von 5 Stück bestellt habe. 4 Stück sind übrig, einige kann ich dir gerne zukommen lassen.

Grüsse
Adrian

[Adrian S]

So, ein kleines update zu den Gerberdateien. Es wurde ein footprint angepasst um den reset button geschmeidiger in die lötaugen einzuführen. Die reset-Funktion hängt nicht mit dem restlichen teil der Platine zusammen, bzw. wird dadurch nicht beeinträchtigt.

Shield verbaut


stir_shield.zip

(197.85 KiB) 13-mal heruntergeladen

[mwx]

Die Files von Adrian sind nun auch im Repository.

[DerDerDasBierBraut]

Hat wer Muße einen 4x Rührer mit 80mm Lüftern zu designen? Für die kleinen Laborflaschen bis 500ml ...
Wenns geht mit Arduino Nano oder so. Der Mega 2560 braucht ja schon fast sein eigenes 400x200 mm Gehäuse, ohne Lüfter drin :-).

[mwx]

Der Mega 2560 braucht ja schon fast sein eigenes 400x200 mm Gehäuse, ohne Lüfter drin :-).

Den Mega gibt es auch als 'Mini' .. süß oder?

[glassart]

da wird aber dann ein anderes Display nötig werden um den Überblick zu gewähren welcher was/wie macht
Oder gleich 4 OLED´s, Jens

lg Herbert

[JackFrost]

Drehzahl mit mir nur zwei externen Interupen wird eng. Dann eher noch ein STM32F103C8T6 aka Bluepill. Die kann man mit dem Arduinoframework und oder auch per HAL/CMSIS programmieren. Von der Größe wie ein DIL40 .
Treiberstufe für die PWM, bisserl Hühnerfutter und ein OLED. Sollte bei 64 kByte FLASH passen. Wenn dann müsste die dann aber mit einer festen Spannung laufen oder ein zentraler Schaltregler der per PWM manipuliert wird. Der hat zwar nur 3 Timer , einen für die Torzeit, einen für die PWM dann bleibt beim Framework noch der 1 ms Timer über. Wobei der für das Entprellen vom Drehencoder schon schön wäre :)

Gruß JackFrost

[mwx]

@Jens, wenn Du das wirklich brauchst ist wahrscheinlich die einfachste Lösung zwei 2'er Magnetrührer zu bauen. Es hindert Dich ja niemand daran das in ein Gehäuse zu bauen mit zwei Displays und zwei Drehreglern. Das könntest Du einfach machen ohne das irgendetwas neu entwickelt werden muss.

[DerDerDasBierBraut]

Mal schauen. Mit zwei Nanos sollten zwei Steuerungen ganz gut in ein Gehäuse passen. Ich werde mal das Fusion anwerfen und schauen wie voll der Innenraum wird .

[Dekobier]

Hiiilfeeee!!!!1eins11!!

Ich wollte heute "mal eben"(TM) die Bauteile vom Ali zusamenstecken und zumindest einen Trockenlauf machen (mit x-beliebigem Lüfter von einem alten boxed Prozessor).

Pustekuchen
Lüfter dreht zwar langsam, aber beim Display tut's nur die Hintergrundbeleuchtung. Text fehlt...

Meine Bauteile:
Arduino UNO Klon
LCD 1602
KY-040
Viele bunte Kabel, zwei 10K Widerstände, besagter Lüfter, 12V Netzteil und ein USB-A Kabel

Arduino 1.8.9, UNO an ttyUSB0 gefunden, Boardinformationen lassen sich auslesen

Nach erstmaligen Einbinden der LCD Bibliothek klappt auch das Hochladen des Sketches, LEDs für TX und RX blinken brav.
USB-Kabel ab, 12V dran, alles leuchtet und blinkt, Lüfter dreht langsam, kein Text im Display (Hintergrundbeleuchtung ist an).

Alle Lüfter-spezifischen Kabel abgezogen, "Hello World"-Sketch aus der LCD-Bibliothek hochgeladen, wieder das Gleiche (okay, ohne drehenden Lüfter ;).

3 UNOs und zwei Displays probiert, nix.

Wer weiß Rat?

Viele Grüße,
Oliver

[mwx]

kein Text im Display (Hintergrundbeleuchtung ist an).

Du musst an dem Poti hinten den Kontrast einstellen.

[Dekobier]

F*CK. Das war's? Ja, das war's.

Meinen Herzlichsten!

Wo kann man denn am einfachsten im Netz 3D drucken lassen? Da gibt's doch bestimmt eine Menge Anbieter, welche taugen was?

Viel Grüße,
Oliver

[DerDerDasBierBraut]

Was brauchst du gedruckt?

[irrwisch]

Was für 3D Drucker benutzt ihr eigentliche alle so um diese ganzen schöne Dinge zu basteln?
Überlege auch schon länger mir mal einen anzuschaffen, aber die Thematik ist ja recht komplex..

[beryll]

Was für 3D Drucker benutzt ihr eigentliche alle so um diese ganzen schöne Dinge zu basteln?
Überlege auch schon länger mir mal einen anzuschaffen, aber die Thematik ist ja recht komplex..

Der "Anycubic i3 Mega" läuft einem immer mal wieder über den Weg, wird wohl auch meiner werden...
VG Peter

[glassart]

ist meiner und er tut sein Werk -um den Preis gar nicht schlecht

Hab damit auch schon mit Edelstahldüse Carbon gedruckt -das kann wirklich was!

lg Herbert

[DerDerDasBierBraut]

Hier auch ein Anycubic i3 Mega. Super Basisausstattung für den Preis. Ein paar Sachen kann man modden. Macht aus Spaß das Teil unentwegt zu tunen

[secuspec]

Was für 3D Drucker benutzt ihr eigentliche alle so um diese ganzen schöne Dinge zu basteln?
Überlege auch schon länger mir mal einen anzuschaffen, aber die Thematik ist ja recht komplex..

Seit gestern ein Prusa MK3S.

Und die Teile drucken schon. Der Board Magnetrührer ist mal wieder so eine geniale Sache bei der mir das Herz aufgeht.

DANKE an alle die sich dafür so sehr einsetzen!

Grüße,
Steffen

[DerDerDasBierBraut]

Noch ein Hinweis für die die einen Arduino UNO verwenden möchten: Der hat auf Pin 0 und 1 keine Interrupts sondern nur auf Pin 2 und 3 also bitte dort anschließen. Im Quelltext müssen dann die Interrupts noch auf 0 und 1 geändert werden. Das ist verwirrend weil genau umgekehrt :)

In einem deiner Fotos meine ich einen verbauten Arduino Nano gesehen zu haben. Sind es beim Nano auf die Pins 2 und 3 für die Interrupts?

[mwx]

Nein, ich hatte mal einen ProMicro verwendet.

Beim Nano müßten es Interrupts 0 und 1 sein. Die Liegen auf Pin D2 und D3.

Noch ein Hinweis für die die einen Arduino UNO verwenden möchten: Der hat auf Pin 0 und 1 keine Interrupts sondern nur auf Pin 2 und 3 also bitte dort anschließen. Im Quelltext müssen dann die Interrupts noch auf 0 und 1 geändert werden. Das ist verwirrend weil genau umgekehrt :)

In einem deiner Fotos meine ich einen verbauten Arduino Nano gesehen zu haben. Sind es beim Nano auf die Pins 2 und 3 für die Interrupts?

[Brauwolf]

Hier auch ein Anycubic i3 Mega. Super Basisausstattung für den Preis. Ein paar Sachen kann man modden. Macht aus Spaß das Teil unentwegt zu tunen

Neugierig geworden habe ich mich mal nach Preisen umgesehen. Aktuell gibt es diesen Drucker bei ebay mit dem Gutscheincode "PREISOPT10" mit 10% Rabatt auf 269€, also 242,10€ -allerdings 17€ Versand. Keine Ahnung, ob das günstig ist. Über die Funktion Preisvorschlag lässt sich evtl. noch mehr raushauen.

Cheers, Ruthard

[DerDerDasBierBraut]

Neugierig geworden habe ich mich mal nach Preisen umgesehen. Aktuell gibt es diesen Drucker bei ebay mit dem Gutscheincode "PREISOPT10" mit 10% Rabatt auf 269€, also 242,10€ -allerdings 17€ Versand. Keine Ahnung, ob das günstig ist. Über die Funktion Preisvorschlag lässt sich evtl. noch mehr raushauen.

Das ist recht teuer Ruthard. Schau dich bei Aliexpress um. Das Anycubic Store hat ein Versandlager in DE. Keine lange Wartezeit und keinen Ärger mit Zoll oder Steuern.

Ohne Filament gerade für unfassbare 161 EUR und kostenlosem Versand.
https://de.aliexpress.com/store/product ... 1d73HTG5ZD

[Brauwolf]

Neugierig geworden habe ich mich mal nach Preisen umgesehen. Aktuell gibt es diesen Drucker bei ebay mit dem Gutscheincode "PREISOPT10" mit 10% Rabatt auf 269€, also 242,10€ -allerdings 17€ Versand. Keine Ahnung, ob das günstig ist. Über die Funktion Preisvorschlag lässt sich evtl. noch mehr raushauen.

Das ist recht teuer Ruthard. Schau dich bei Aliexpress um. Das Anycubic Store hat ein Versandlager in DE. Keine lange Wartezeit und keinen Ärger mit Zoll oder Steuern.

Ohne Filament gerade für unfassbare 161 EUR und kostenlosem Versand.
https://de.aliexpress.com/store/product ... 1d73HTG5ZD

Vielleicht bin ich zu doof dafür - klicke ich nämlich auf "kaufen", werde ich aufgefordert eine "Farbe" auszuwählen und dann springt der Preis auf mindestens 312 USD

Cheers, Ruthard

[mwx]

Ohne Filament gerade für unfassbare 161 EUR und kostenlosem Versand.

Das ist für einen 3D Drucker der allgemein als gut bewertet wird wirklich ein guter Preis. Mein 3D Drucker ist schon ca. 4 Jahre alt und hat erheblich mehr gekostet. Trotzdem habe ich die Anschaffung nie bereut. In meinem Haushalt sind inzwischen ziemlich viele Sachen durch 3D Druck Teile repariert oder verbessert worden. Ich kann es jedem der ein bisschen Lust zum Basteln hat wirklich empfehlen.

[DerDerDasBierBraut]

Neugierig geworden habe ich mich mal nach Preisen umgesehen. Aktuell gibt es diesen Drucker bei ebay mit dem Gutscheincode "PREISOPT10" mit 10% Rabatt auf 269€, also 242,10€ -allerdings 17€ Versand. Keine Ahnung, ob das günstig ist. Über die Funktion Preisvorschlag lässt sich evtl. noch mehr raushauen.

Das ist recht teuer Ruthard. Schau dich bei Aliexpress um. Das Anycubic Store hat ein Versandlager in DE. Keine lange Wartezeit und keinen Ärger mit Zoll oder Steuern.

Ohne Filament gerade für unfassbare 161 EUR und kostenlosem Versand.
https://de.aliexpress.com/store/product ... 1d73HTG5ZD

Vielleicht bin ich zu doof dafür - klicke ich nämlich auf "kaufen", werde ich aufgefordert eine "Farbe" auszuwählen und dann springt der Preis auf mindestens 312 USD

Cheers, Ruthard

Der Link war Mist. Schau mal bitte nach i3 Mega und dem Händler "Anycubic Official Store". 180-190 kostet er da, wurde mir gerade gesagt.

[Brauwolf]

Das muss aber auch funktionieren mit dem Preis und der Bestellung, selbst wenn ich über die APP gehe, komme ich auf 275,89€ frei Haus mit 1kg Filament. Da kann ich dann im Fall des Falles bei einem Lieferanten ohne Adresse die großzügige Gewährleistung von 12 Monaten geltend machen. Über ebay zahle ich 260 frei Haus und krieg den Händler auch noch nach 23,9 Monaten an den E...n.

Cheers, Ruthard

[Adrian S]

Über ebay zahle ich 260 frei Haus und krieg den Händler auch noch nach 23,9 Monaten an den E...n.

Was willst du denn mit seinen Eutern??


P.S.: Schaff dir nur nie einen Delta Drucker an.....

[Brauwolf]

Der Link war Mist. Schau mal bitte nach i3 Mega und dem Händler "Anycubic Official Store". 180-190 kostet er da, wurde mir gerade gesagt.

Sorry, aber die Nummer mit 190€ frei Haus Deutschland funktioniert nicht. Gibt es hier irgend jemand, der weniger als 240€ für einen I3 Mega bezahlt hat?

Cheers, Ruthard

[irrwisch]

Also ich finde auch kein Angebot für 190 EUR aus einem EU Lager bei Ali.
Für den Preis hätt ich sonst nicht lange überlegt.

[nursbeschde]

Ich habe meinen vor 4 Wochen bei tomtop im Angebot für 250€ inklusive Filament gekauft.
Ich würde ihn jeder Zeit wieder kaufen. Ein paar Modifikationen sollten sowieso durchgeführt werden.
Ich finde den Preis vollkommen i.o. für das Gerät.
Gruß Denis

[DerDerDasBierBraut]

Mitte Februar: 252 EUR im Bundle mit 4 Rollen PLA Filament. War über einen Ali Rabattlink gekauft, von China Gadgets glaube ich. Ohne Filament lag der Any zu der Zeit auch bei knapp unter 200 EUR.

[Brauwolf]

Ok, heute zugeschlagen für 233,99€ inkl. 1kg PLA, frei Haus, ab Lager Frankfurt, avisiert per 6. Juni.
Alle Links, die irgendwann mal einen günstigeren Preis angezeigt hatten, waren aktuell deutlich teurer.
Es scheint da ein ähnliches Preisgehüpfe zu geben wie bei Klarstein.

Es handelt sich übrigens um den Anycubic I3 Mega. Es gibt noch einen Mega S, in allem baugleich, aber mit einem angebauten Filament Rack (wird wohl das erste Druckprojekt werden) und einem Extruder aus Titan, damit kann der Drucker auch flexibles TPU Filament verarbeiten. Dafür werden je nach Lieferant 15 bis 20 Euro mehr verlangt.

Dann warten wir mal ab, was da kommen wird.

Cheers, Ruthard

[DerDerDasBierBraut]

TPU kann der Mega ohne S auch relativ gut drucken. Etwas sicherer klappt es mit dem Anycubic TPU mir von Thingiverse.
Im Grunde druckt man sich ohnehin den halben Drucker im Laufe der Zeit neu.

[irrwisch]

Ok, heute zugeschlagen für 233,99€ inkl. 1kg PLA, frei Haus, ab Lager Frankfurt, avisiert per 6. Juni.

Wo hast du ihn jetzt letztlich gekauft?

[Brauwolf]

Schlussendlich hier, wobei du etwas tricksen musst.
Der ausgewiesene Preis beträgt 266,40€ - entscheidend ist, dass dir ein 10% Rabattgutschein angeboten wird:

Ist das nicht der Fall, musst du dich zu einem Anbieter mit einem solchen Gutschein durchklicken, eventuell mit einem anderen Browser. Der Gutschein gilt auch für akzeptiere Preisvorschläge - 239,99 und 249,99 wurden abgelehnt, 259,99 wurden angenommen. Davon 10% runter sind dann 233,99. Du hast drei Anläufe frei, vielleicht klappt es auch mit 255€?

Viel Spaß beim Zocken!

Cheers, Ruthard

[nursbeschde]

Da anscheinend einige einen 3D Drucker haben oder kaufen und es ein absolut geiles Werkzeug ist, wäre es doch sinnvoll einen eigenen Thread zu starten um evtl Erfahrungen mit modds oder filamenten/ Einstellungen zu teilen.
Dann haben es alle leichter schneller zum Ziel zu kommen.
Gruß Denis

[beryll]

Ich will ja nicht päpstlicher klingen als der Papst, aber könntet Ihr bitte diese 3D Drucker Diskussion in einem anderen Thread packen? Das hat mittlerweile doch nichts mehr mit dem Magnetrührer zu tun!

Danke...
VG Peter
