Der Brautomat
Re: Der Brautomat
Hey Iserlohner,
zunächst einmal vorweg zwei Anmerkungen zu PT1000 Sensoren:
- eine funktionierende Konfiguration mit DS18B20 würde ich nicht austauschen
- der Anschluss über die kleine Amplifier Platine (bspw. bei amazon) und die versch. Sensoren (PT100 oder PT1000 jeweils 2-, 3- und 4-adrig bspw. im sensorshop erhältlich) ist eher für die interessierten Bastler geeignet.
- wer ohne viel Technik SchnickSchnack Brauen möchte, schließt einen DS18B20 Sensor mit 3 Schräubchen am Brautomat an und hat für das Maischen eine sehr gute Temperaturmessung.
Vorteile:
Analoge PT1000 Sensoren in der 3- oder 4-adrigen Version sind genauer und schneller als die digitalen DS18B20. Eine Temperaturabweichung ist nahezu konstant linear, zumindest kann sie als konstant linear in unserem Temperaturbereich angenommen werden.
Bei meinen Tests und Versuchen habe ich mit DS18B20 Sensoren Störeinflüsse durch Induktion beobachtet. Eine belastbare Quelle für meine Behauptung konnte ich nicht ausfindig machen. Ein ideales Thema für JackFrost. Vlt. schaut er ja hier vorbei ...
zunächst einmal vorweg zwei Anmerkungen zu PT1000 Sensoren:
- eine funktionierende Konfiguration mit DS18B20 würde ich nicht austauschen
- der Anschluss über die kleine Amplifier Platine (bspw. bei amazon) und die versch. Sensoren (PT100 oder PT1000 jeweils 2-, 3- und 4-adrig bspw. im sensorshop erhältlich) ist eher für die interessierten Bastler geeignet.
- wer ohne viel Technik SchnickSchnack Brauen möchte, schließt einen DS18B20 Sensor mit 3 Schräubchen am Brautomat an und hat für das Maischen eine sehr gute Temperaturmessung.
Vorteile:
Analoge PT1000 Sensoren in der 3- oder 4-adrigen Version sind genauer und schneller als die digitalen DS18B20. Eine Temperaturabweichung ist nahezu konstant linear, zumindest kann sie als konstant linear in unserem Temperaturbereich angenommen werden.
Bei meinen Tests und Versuchen habe ich mit DS18B20 Sensoren Störeinflüsse durch Induktion beobachtet. Eine belastbare Quelle für meine Behauptung konnte ich nicht ausfindig machen. Ein ideales Thema für JackFrost. Vlt. schaut er ja hier vorbei ...
Re: Der Brautomat
Siehts du irgendeine Chance, die Unterstützung für den MaxAmplifier auch in das MQTT device zu bringen?Innuendo hat geschrieben: ↑Donnerstag 16. November 2023, 14:53
changelog 1.31Innu* Neu: Unterstützung für PC100 und PT1000
* Neu: Unterstützung für Max31865 Amplifier implementiert (PT100/PT1000)
* Neu: NTP Server konfigurierbar
* Fix: Initialisierung Piezo
* Update: jQuery 3.7.1
* Update: Howler 2.2.4 (play audio files)
* Optimiert: InnuFramework CSS (purge)
* Geändert: Partionen angepasst - manuelles flashen erforderlich!
* Geändert: Display MaischeSud angepasst
Das wäre recht cool, da der Braumeister einen PT1000 integriert hat und ich bis jetzt noch keine geeignete Hülse für einen OneWire Sensor gefunden habe.
Braumeister 20 | Gärung: SS Brewtech 7 Gal BME | Speidel 30 Liter (Konus)
https://github.com/PiBrewing
https://openbrewing.gitbook.io/craftbeerpi4_support/
https://github.com/PiBrewing
https://openbrewing.gitbook.io/craftbeerpi4_support/
Re: Der Brautomat
Das sollte kein Problem sein. Schreib mal per PN, wann Du demnächst Zeit für einen Test über hast. Dann bereite ich eine Firmware vor.
Edit:
Edit:
Re: Der Brautomat
Hey,Innuendo hat geschrieben: ↑Dienstag 31. Oktober 2023, 14:05 Die Liste findest du in der Anleitung.
Eine Platine kostet € 2 und das Anchlusskabel € 4. Ich habe noch ein paar Platinen und Kabel. Bei Interesse sende mir eine PN. Die Platine ist identisch für die Projekte Brautomat und MQTTDevice (CBPi4) - du kannst also jederzeit zu CBPi4 wechseln und zurück.
ich würde gerne die Platine und da Anschlusskabel kaufen. Gleichwohl weiß ich nicht wo. Ich frage mich aber auch ob ich die Platine überhaupt brauche.
Letztlich muss das Kabel doch am ESP an D5,D6 und D7 angeschlossen werden. Bitte nicht falsch verstehen, traue mir das löten nicht zu und würde die Steuerung gerne mal probieren. ESPs habe ich genug ;) Und wenn alles klappt dann um die Platine erweitern ;)
Viele Grüße
Jan
Re: Der Brautomat
Hallo Jan,
die Platine und das Kabel gibt es nur hier im Forum. Einfach per PN melden. Die Platine ist nicht (!) zwingend erforderlich. Sie macht aber alles sehr viel einfacher und das nicht nur in den Hobbybrauer-Projekten.
Ich will Dir das Projekt nicht ausreden, aber wenn Du Dir das Löten der paar wenigen Bauteile nicht zutraust, solltest Du eher über eine fertige Steuerung bzw. einen Lösung mit integrierter Steuerung nachdenken. Die Auswahl ist riesig.
Innu
die Platine und das Kabel gibt es nur hier im Forum. Einfach per PN melden. Die Platine ist nicht (!) zwingend erforderlich. Sie macht aber alles sehr viel einfacher und das nicht nur in den Hobbybrauer-Projekten.
Ich will Dir das Projekt nicht ausreden, aber wenn Du Dir das Löten der paar wenigen Bauteile nicht zutraust, solltest Du eher über eine fertige Steuerung bzw. einen Lösung mit integrierter Steuerung nachdenken. Die Auswahl ist riesig.
Innu
- Nicht_angemeldet
- Posting Junior
- Beiträge: 10
- Registriert: Mittwoch 15. August 2018, 17:57
Re: Der Brautomat
changelog 1.31
Danke für die Integration* Neu: Unterstützung für PC100 und PT1000
* Neu: Unterstützung für Max31865 Amplifier implementiert (PT100/PT1000)
Grüße aus Dresden
Chris
Chris
Re: Der Brautomat
Danke für den Hinweis - Zum Thema: Löten. Ich wollte erst das System testen und schauen ob es für mich passt, bevor ich die Lötaufgabe, wie immer, an meinem Schwager weiterreiche. Software und Co. dürfte kein Problem sein :)Innuendo hat geschrieben: ↑Montag 20. November 2023, 16:17 Hallo Jan,
die Platine und das Kabel gibt es nur hier im Forum. Einfach per PN melden. Die Platine ist nicht (!) zwingend erforderlich. Sie macht aber alles sehr viel einfacher und das nicht nur in den Hobbybrauer-Projekten.
Ich will Dir das Projekt nicht ausreden, aber wenn Du Dir das Löten der paar wenigen Bauteile nicht zutraust, solltest Du eher über eine fertige Steuerung bzw. einen Lösung mit integrierter Steuerung nachdenken. Die Auswahl ist riesig.
Innu
-
- Posting Junior
- Beiträge: 27
- Registriert: Samstag 28. Oktober 2023, 17:42
- Wohnort: Bodenseekreis
Re: Der Brautomat
Falls mal wieder jemand Probleme mit der Erkennung des ESP32 hat ...:
Nach Wechsel der WLAN-Konfiguration hatte ich wieder das gleiche Problem wie hier beschrieben: viewtopic.php?t=31397&start=150#p507648.
Letztendlich folgte ich einem weiteren Tipp aus dem Netz: https://forum.ardumower.de/threads/esp3 ... post-46547. Und ja, es war das USB-Kabel.
Also: möglichst kurz, möglichst dick.
Und noch ein Hinweis: Nach dem ersten Aufruf des Konfigurationsportals unter http://192.168.4.1 konnte der Brautomat nachfolgend nur noch über den PC unter dieser Adresse bzw. http://brautomat/ aufgerufen werden - nicht jedoch von meinen Mobilgeräten, auch nicht mit http://bautomat/. Meinem Router hatte es nämlich gefallen dem Brautomat eine andere IP zuzuweisen, in meinem Fall http://192.168.1.10
Nun kann ich auch mit iPad und Android-Phone zugreifen - zwar nur via IP und nach wie vor nicht unter http://brautomat/ , aber passt so.
Nach Wechsel der WLAN-Konfiguration hatte ich wieder das gleiche Problem wie hier beschrieben: viewtopic.php?t=31397&start=150#p507648.
Letztendlich folgte ich einem weiteren Tipp aus dem Netz: https://forum.ardumower.de/threads/esp3 ... post-46547. Und ja, es war das USB-Kabel.
Also: möglichst kurz, möglichst dick.
Und noch ein Hinweis: Nach dem ersten Aufruf des Konfigurationsportals unter http://192.168.4.1 konnte der Brautomat nachfolgend nur noch über den PC unter dieser Adresse bzw. http://brautomat/ aufgerufen werden - nicht jedoch von meinen Mobilgeräten, auch nicht mit http://bautomat/. Meinem Router hatte es nämlich gefallen dem Brautomat eine andere IP zuzuweisen, in meinem Fall http://192.168.1.10
Nun kann ich auch mit iPad und Android-Phone zugreifen - zwar nur via IP und nach wie vor nicht unter http://brautomat/ , aber passt so.
-
- Posting Freak
- Beiträge: 737
- Registriert: Donnerstag 17. September 2020, 12:11
Re: Der Brautomat
Statische IP im Router vergeben und Lesezeichen im Browser speichern, dann kann man auch gut auf mDNS verzichten.
Re: Der Brautomat
Das ist leider nicht korrekt.retorix hat geschrieben: ↑Mittwoch 22. November 2023, 10:27 Und noch ein Hinweis: Nach dem ersten Aufruf des Konfigurationsportals unter http://192.168.4.1 konnte der Brautomat nachfolgend nur noch über den PC unter dieser Adresse bzw. http://brautomat/ aufgerufen werden - nicht jedoch von meinen Mobilgeräten, auch nicht mit http://bautomat/. Meinem Router hatte es nämlich gefallen dem Brautomat eine andere IP zuzuweisen, in meinem Fall http://192.168.1.10
Nun kann ich auch mit iPad und Android-Phone zugreifen - zwar nur via IP und nach wie vor nicht unter http://brautomat/ , aber passt so.
Ein "jungfräulicher" Brautomat (MQTTDevice, Spundomat) startet im Access Point Modus mit der IP Adresse 192.168.4.1. Ein ungesichertes WLAN mit dem Namen "Brautomat" wird sichtbar.
Wenn Du Dich mit Deinem PC, Notebook, Smartphone oder Tablet mit dem WLAN "Brautomat" verbindest, öffnet sich (in fast allen Umgebungen) der Standard Webbrowser automatisch mit der WLAN Konfigurationsseite "WiFiManager".
Sobald Du im WiFiManager die SSID ausgewählt und das Password eingetragen hast, startet der Brautomat im normalen Client Modus und bezieht eine dynamische IP. Der mDNS Service startet in den Voreinstellungen automatisch und verbindet den Brautomat über http://brautomat
der mDNS Service hilft Dir mit einem "sprechenden, menschlichen" Namen. Du musst die IP nicht wissen.
Wenn ein Browser den Namen nicht auflösen kann, hilft meist ein Cache löschen. mDNS funktioniert über multicasts - mag sein, dass es (vermutlich eher ältere) Smartphones gibt, die das nicht können.
Innu
Zuletzt geändert von Innuendo am Freitag 24. November 2023, 05:57, insgesamt 1-mal geändert.
Re: Der Brautomat
Das ist auch meine bevorzugte Methode. Aber nicht jeder User kann (oder will) in seinem Router o.ä. einen Eintrag erstellen.hattorihanspeter hat geschrieben: ↑Mittwoch 22. November 2023, 14:10 Statische IP im Router vergeben und Lesezeichen im Browser speichern, dann kann man auch gut auf mDNS verzichten.
Re: Der Brautomat
Und ich dachte damals es liegt an meinem usb Port am Laptop, siehe ein paar Posts über deinem. Hat mich damals gewundert, dass der plötzlich defekt sein soll. Am PC ging es dann mit dem selben Kabel.retorix hat geschrieben: ↑Mittwoch 22. November 2023, 10:27 Und ja, es war das USB-Kabel.
Also: möglichst kurz, möglichst dick.
Und noch ein Hinweis: Nach dem ersten Aufruf des Konfigurationsportals unter http://192.168.4.1 konnte der Brautomat nachfolgend nur noch über den PC unter dieser Adresse bzw. http://brautomat/ aufgerufen werden - nicht jedoch von meinen Mobilgeräten, auch nicht mit http://bautomat/. Meinem Router hatte es nämlich gefallen dem Brautomat eine andere IP zuzuweisen, in meinem Fall http://192.168.1.10
Nun kann ich auch mit iPad und Android-Phone zugreifen - zwar nur via IP und nach wie vor nicht unter http://brautomat/ , aber passt so.
Das Problem mit den mDNS hatte ich auch wechselnd auf den Geräten, gucke daher auch immer in die Routerconfig und greife per IP darauf zu.
-
- Posting Junior
- Beiträge: 27
- Registriert: Samstag 28. Oktober 2023, 17:42
- Wohnort: Bodenseekreis
Re: Der Brautomat
Lieben Dank für die Erläuterung! Acces-Point- und Client-Modus ... das machte keine Probleme, ist ja auch toll in der Anleitung beschrieben.
Mir ging es nur darum auf das Kabel-Problem zu fokussieren, da hier der Knackpunkt für meinen PC hinsichtlich der Erkennung und Kommunikation lag.
Und ohne mal in meinen Router zu schauen, hätte ich auch nie eine Verbindung zu meinen Mobilgeräten geschafft - über mDNS klappte es bei mir nicht - das auch nur als Hinweis für andere Bastler, die, so wie ich, vlt. auch nur bescheidenen Kenntnissen der Netzwerktechnik haben und dann struggeln.
Mir ging es nur darum auf das Kabel-Problem zu fokussieren, da hier der Knackpunkt für meinen PC hinsichtlich der Erkennung und Kommunikation lag.
Und ohne mal in meinen Router zu schauen, hätte ich auch nie eine Verbindung zu meinen Mobilgeräten geschafft - über mDNS klappte es bei mir nicht - das auch nur als Hinweis für andere Bastler, die, so wie ich, vlt. auch nur bescheidenen Kenntnissen der Netzwerktechnik haben und dann struggeln.
Re: Der Brautomat
Hallo,
Ich habe die MDNS Funktion gestern Abend überprüft und kann keinen Fehler finden. Ich würde einen Fehler gern nachstellen und ggfs. dann auch direkt beheben. Zumal ein WebUpdate mit vielen Verbesserungen und Korrekturen eigentlich fertiggestellt ist.
Wenn ihr für einen kurzen Test etwas Zeit übrig habt, aktiviert bitte unter System -> Reset - "WebUpdate mit Testversion" und lasst ein WebUpdate durchlaufen. Mit beiden Versionen (ESP8266, ESP32) kann ich vom iPhone, iPad, Win11 Edge und Firefox http://brautomat öffnen.
Das Problem Kabel ist ärgerlich. Leider ist der Preis kein Merkmal, um unbrauchbare Billigkabel zu identifizieren. Ich verwende dieses Micro auf USB-C Kabel.
Innu
Ich habe die MDNS Funktion gestern Abend überprüft und kann keinen Fehler finden. Ich würde einen Fehler gern nachstellen und ggfs. dann auch direkt beheben. Zumal ein WebUpdate mit vielen Verbesserungen und Korrekturen eigentlich fertiggestellt ist.
Wenn ihr für einen kurzen Test etwas Zeit übrig habt, aktiviert bitte unter System -> Reset - "WebUpdate mit Testversion" und lasst ein WebUpdate durchlaufen. Mit beiden Versionen (ESP8266, ESP32) kann ich vom iPhone, iPad, Win11 Edge und Firefox http://brautomat öffnen.
Das Problem Kabel ist ärgerlich. Leider ist der Preis kein Merkmal, um unbrauchbare Billigkabel zu identifizieren. Ich verwende dieses Micro auf USB-C Kabel.
Innu
-
- Posting Junior
- Beiträge: 27
- Registriert: Samstag 28. Oktober 2023, 17:42
- Wohnort: Bodenseekreis
Re: Der Brautomat
Die Zeit nehme ich mir gerne!
Ich bin jetzt auf V 1.32a dev
Von meinem Windows11 PC kann ich mit jedem beliebigen Browser problemlos via mDNS zugreifen.
Aber das funktioniert leider mit keinem Browser unter Android13 oder iPadOS15. Hier komme ich nur über die im Router ausgelesene IP-Adresse rein. Ich habe den mDNS Namen sogar auf brautomat in Kleinschreibung gesetzt, aber das brachte auch nichts.
Router: Netgear R6400v2
Ich bin jetzt auf V 1.32a dev
Von meinem Windows11 PC kann ich mit jedem beliebigen Browser problemlos via mDNS zugreifen.
Aber das funktioniert leider mit keinem Browser unter Android13 oder iPadOS15. Hier komme ich nur über die im Router ausgelesene IP-Adresse rein. Ich habe den mDNS Namen sogar auf brautomat in Kleinschreibung gesetzt, aber das brachte auch nichts.
Router: Netgear R6400v2
Re: Der Brautomat
Danke für Dein Feedback!
Android13 unterstützt mDNS. Das Gerät scheidet als Fehlerursache aus. Möglicherweise ist ".local" obligatorisch. Bitte probiere http://brautomat.local aus. Die url ist nicht case sensitive. iOS15 muss ich mir ansehen bzw. suchen & lesen. Das Problem mDNS bei retorix ist mit einem ESP32. @MarcoE was setzt Du ein?
Innu
Android13 unterstützt mDNS. Das Gerät scheidet als Fehlerursache aus. Möglicherweise ist ".local" obligatorisch. Bitte probiere http://brautomat.local aus. Die url ist nicht case sensitive. iOS15 muss ich mir ansehen bzw. suchen & lesen. Das Problem mDNS bei retorix ist mit einem ESP32. @MarcoE was setzt Du ein?
Innu
-
- Posting Junior
- Beiträge: 27
- Registriert: Samstag 28. Oktober 2023, 17:42
- Wohnort: Bodenseekreis
Re: Der Brautomat

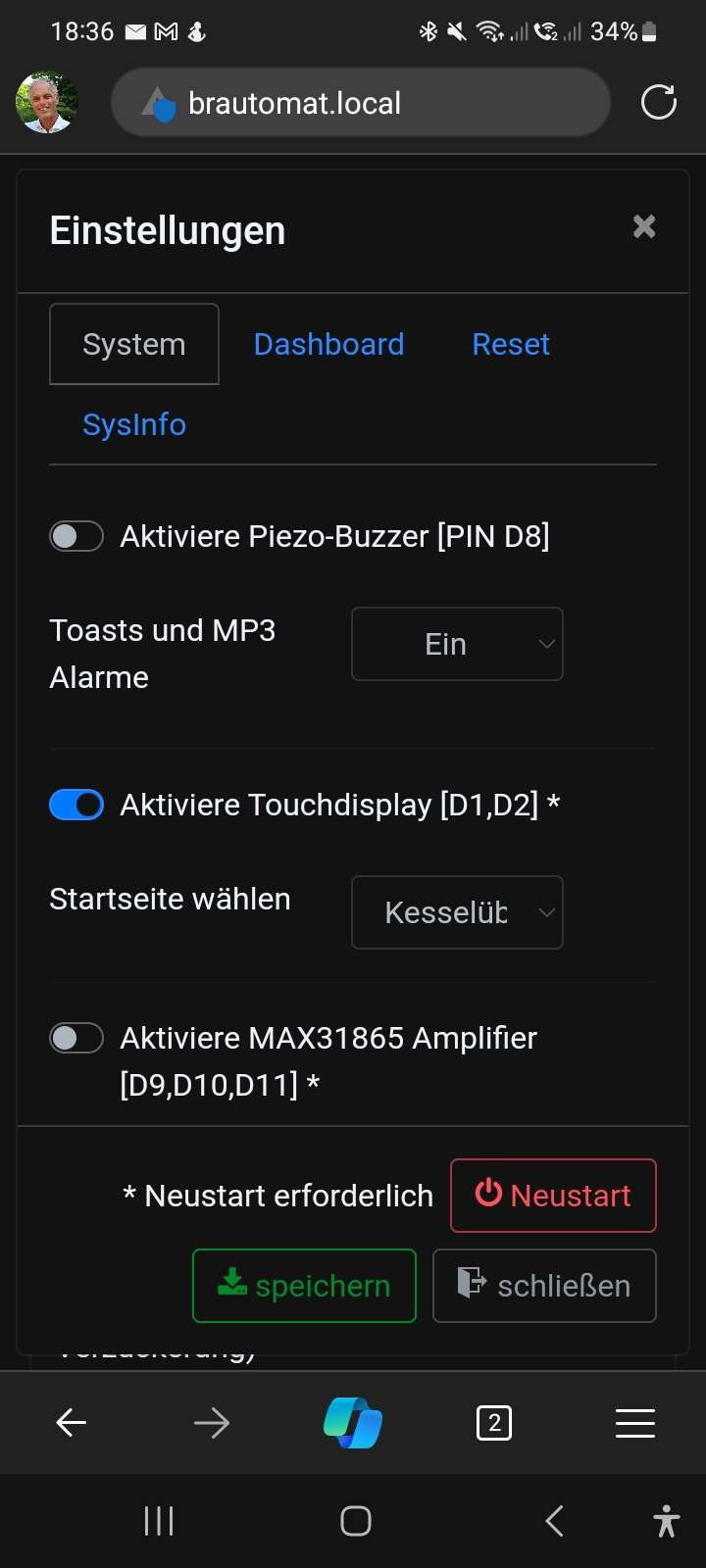

Supi! Via http://brautomat.local komme ich von allen Android und iPadOS Endgeräten rein.
Re: Der Brautomat
prima. Scheinbar benötigen manche Systeme die linklocal Domäne .local zur Erkennung einer lokalen Namensauflösung. Bitte den mDNS Namen in den Systemeinstellungen ohne top-level Domain .local konfigurieren. Die Anleitung passe ich direkt an.
Danke für Deine Unterstützung
Innu
Danke für Deine Unterstützung
Innu
-
- Posting Junior
- Beiträge: 27
- Registriert: Samstag 28. Oktober 2023, 17:42
- Wohnort: Bodenseekreis
Re: Der Brautomat
Jederzeit gerne! Ich bin froh und dankbar, wenn ich auf diese Weise etwas zurückgeben kann.
-
- Posting Freak
- Beiträge: 737
- Registriert: Donnerstag 17. September 2020, 12:11
Re: Der Brautomat
Eben festgestellt, dass sich die Zieltemperatur nur in vollen °C eingeben lässt. Die Maischetemperatur wird aber mit einer Nachkommastelle angezeigt. Im kbh lässt sich die Maischetemperatur ebenfalls mit einer Nachkommastelle eingeben.
Wäre es evtl. möglich das so für die Zieltemperatur freizugeben?
Beim Import eines Rezepts mit Zieltemperatur 63.5°C hat der Brautomat auf 63°C abgerundet.
Wäre es evtl. möglich das so für die Zieltemperatur freizugeben?
Beim Import eines Rezepts mit Zieltemperatur 63.5°C hat der Brautomat auf 63°C abgerundet.
Re: Der Brautomat
Möglich wäre das. Der Zeitaufwand wäre ziemlich hoch, weil die ganzzahlige Zieltemperatur vom Maischeplan quer durch die gesamte Firmware bis zur PID Steuerung verwendet wird. Ich schau mir die Zieltemperatur über das WE genauer an.
Welchen Vorteil siehst Du in einer Zieltemperatur beim Maischen mit einer Nachkommastelle?
Genauigkeit DS18B20: +-0.5°C
Genauigkeit PT100x Klasse A: +- 0.15°C
Genauigkeit PT100x Klasse B: +-0.3°C
Wirkungsbereiche der Amylasen: +-1.5°C
Innu
Welchen Vorteil siehst Du in einer Zieltemperatur beim Maischen mit einer Nachkommastelle?
Genauigkeit DS18B20: +-0.5°C
Genauigkeit PT100x Klasse A: +- 0.15°C
Genauigkeit PT100x Klasse B: +-0.3°C
Wirkungsbereiche der Amylasen: +-1.5°C
das ist ein kleiner Fehler im Importfilter. Statt runden werden Nachkommastellen abgeschnitten. Wird korrigiert, danke für den Hinweis.hattorihanspeter hat geschrieben: ↑Freitag 24. November 2023, 08:39 Beim Import eines Rezepts mit Zieltemperatur 63.5°C hat der Brautomat auf 63°C abgerundet.
Innu
-
- Posting Freak
- Beiträge: 737
- Registriert: Donnerstag 17. September 2020, 12:11
Re: Der Brautomat
Ist mir nur aufgefallen, volle Grad reichen auch vollkommen. Den Aufwand brauchst du nicht betreiben.
Etwas anderes hatte ich eben... fahre zum ersten Mal eine Doppelmaische. Nach der ersten habe ich einen zweiten Schritt Einmaischen eingefügt.
Der erste Durchlauf lief wie geplant. Beim zweiten lag ich nach dem Einmaischen etwas über der Zieltemperatur, so dass ich manuell auf den zweiten Schritt, die erste Rast bei 64°C gesprungen bin. Seltsamerweise hat die Platte dann nicht mehr mit heizen aufgehört. Angezeigt wurde allerdings 0% Heizleitung. Sie hat auch weiter geheizt obwohl ich abgebrochen hatte. Konnte es nur mit Stromunterbrechung beenden.
Etwas anderes hatte ich eben... fahre zum ersten Mal eine Doppelmaische. Nach der ersten habe ich einen zweiten Schritt Einmaischen eingefügt.
Der erste Durchlauf lief wie geplant. Beim zweiten lag ich nach dem Einmaischen etwas über der Zieltemperatur, so dass ich manuell auf den zweiten Schritt, die erste Rast bei 64°C gesprungen bin. Seltsamerweise hat die Platte dann nicht mehr mit heizen aufgehört. Angezeigt wurde allerdings 0% Heizleitung. Sie hat auch weiter geheizt obwohl ich abgebrochen hatte. Konnte es nur mit Stromunterbrechung beenden.
Re: Der Brautomat
Bitte sende mir den Maischeplan und Deine config. Das möchte ich mir genauer ansehen. ESP8266 oder ESP32 und welche Version? Wenn Du etwas Zeit übrig hast, beschreibe mir per PN dein Vorgehen und alle Infos, die es mir leichter machen, den Zustand "IDS reagiert nicht" nachzustellen.
-
- Posting Freak
- Beiträge: 737
- Registriert: Donnerstag 17. September 2020, 12:11
Re: Der Brautomat
Hast Post. ESP32 mit Version V 1.30.
Re: Der Brautomat
Bitte unbedingt auf V 1.32 aktualisieren.
Ich habe Diene Daten grad kurz überflogen. Vielen Dank für Deine ausführliche Beschreibung.
Innu
Ich habe Diene Daten grad kurz überflogen. Vielen Dank für Deine ausführliche Beschreibung.
Innu
Re: Der Brautomat
Hallo,
zu den PT100x Sensoren habe ich Nachfragen erhalten. In diesem Blog sind viele Infos enthalten.
1. Max31865 Amplifier entweder für PT100 oder PT1000
Zum Anschluss der analogen Sensoren PT100 und PT1000 wird eine kleine Platine mit dem Namen "Max31865 Amplifier" benötigt. Diese Platine gibt es in der Version PT100 und in der Version PT1000. Die Module unterscheiden sich nur durch den verbauten Widerstand: https://learn.adafruit.com/assets/67829
PT100 Sensoren haben einen 430 Ohm und PT1000 Sensoren einen 4300 Ohm Widerstand. Online werden auch scheinbar universell einsetzbare Module für beide Sensortypen unter € 10 angeboten. Die nennen sich PT100 to PT1000 oder so ähnlich. Das sind allesamt Module für PT100. Um einen PT1000 Sensor daran betreiben zu können, muss der SMD Widerstand 430 Ohm abgelötet und ein 4300 Ohm Widerstand aufgelötet werden. Ohne geeignetes Werkzeug und Lötstation kaum realisierbar.
2. Sensoranschluss
PT100x Sensoren werden als 2-, 3- und 4-Leiter (Anzahl der Kabelpins) Versionen angeboten. Die Module Max31865 können immer alle Varianten. Nur die 4-Leiter Version ist ohne Änderung der "Jumper" (Lötpunkte) auf dem Modul direkt anschließbar. Auf diesem Bild sind die Jumper 2/3 und 4 dargestellt.
Die Anschlusspins der Sensorkabel waren aus "günstigen" Onlinequellen nicht beschriftet. Zur Identifizierung muss mit einem Voltmeter der Widerstand zwischen den Leitern gemessen werden.
3. Kosten PT100x
Ein PT100x Kasse A als 4-Leiter und 3m Anschlusskabel (Silikon, wasserdicht) kostet im Sensorshop etwa € 16,-. Das Modul Max31865 PT100 ca. € 10 und für PT1000 Sensoren ca € 27,-. Für jeden PT100x Sensor ist ein Modul Max31865 erforderlich.
ich hoffe, ich konnte allen interessierten nicht-e-teckies die Benutzerfreundlichkeit der Qualitätsprodukte aus China etwas näher bringen. Ein DS18B20 Sensor wird mit drei farbig markierten Anschlüssen geliefert: 3-2-1 läuft.
Innu
zu den PT100x Sensoren habe ich Nachfragen erhalten. In diesem Blog sind viele Infos enthalten.
1. Max31865 Amplifier entweder für PT100 oder PT1000
Zum Anschluss der analogen Sensoren PT100 und PT1000 wird eine kleine Platine mit dem Namen "Max31865 Amplifier" benötigt. Diese Platine gibt es in der Version PT100 und in der Version PT1000. Die Module unterscheiden sich nur durch den verbauten Widerstand: https://learn.adafruit.com/assets/67829
PT100 Sensoren haben einen 430 Ohm und PT1000 Sensoren einen 4300 Ohm Widerstand. Online werden auch scheinbar universell einsetzbare Module für beide Sensortypen unter € 10 angeboten. Die nennen sich PT100 to PT1000 oder so ähnlich. Das sind allesamt Module für PT100. Um einen PT1000 Sensor daran betreiben zu können, muss der SMD Widerstand 430 Ohm abgelötet und ein 4300 Ohm Widerstand aufgelötet werden. Ohne geeignetes Werkzeug und Lötstation kaum realisierbar.
2. Sensoranschluss
PT100x Sensoren werden als 2-, 3- und 4-Leiter (Anzahl der Kabelpins) Versionen angeboten. Die Module Max31865 können immer alle Varianten. Nur die 4-Leiter Version ist ohne Änderung der "Jumper" (Lötpunkte) auf dem Modul direkt anschließbar. Auf diesem Bild sind die Jumper 2/3 und 4 dargestellt.
Die Anschlusspins der Sensorkabel waren aus "günstigen" Onlinequellen nicht beschriftet. Zur Identifizierung muss mit einem Voltmeter der Widerstand zwischen den Leitern gemessen werden.
3. Kosten PT100x
Ein PT100x Kasse A als 4-Leiter und 3m Anschlusskabel (Silikon, wasserdicht) kostet im Sensorshop etwa € 16,-. Das Modul Max31865 PT100 ca. € 10 und für PT1000 Sensoren ca € 27,-. Für jeden PT100x Sensor ist ein Modul Max31865 erforderlich.
ich hoffe, ich konnte allen interessierten nicht-e-teckies die Benutzerfreundlichkeit der Qualitätsprodukte aus China etwas näher bringen. Ein DS18B20 Sensor wird mit drei farbig markierten Anschlüssen geliefert: 3-2-1 läuft.
Innu
Re: Der Brautomat
Als Anmerkung :
Bei zwei Leiter misst man die Leitung mit, das kann man kann kompensieren, aber im Winter hat die Leitung einen anderen Widerstand wie im Sommer.
Bei drei Leiter wird neben dem Gesamtwiderstand auch der Widerstand der Leitung gemessen und abgezogen. Es wird von einem Schenkel auf den anderen geschlossen.
Bei vier Leiter werden beide Schenkel gemessen und vom Gesamtwiderstand abgezogen. Preislich macht es meist kaum einen Unterschied.
Farben sind meinst 2x weiss und 2x rot. Normal ist eine Farbe immer ein Schenkel
Der Widerstand kann wenn was nicht passen würde schnell geprüft werden. Widerstandmessen und in der Tabelle schauen welchen Wert er bei x°C haben sollte.
Ich persönlich hab an meiner Steuerung einen 1/3 DIN Pt100. Die Klasse heißt nun AA
Klasse AA: tg = 0,1 °C + 0,0017 · |t|
Klasse A: tg = 0,15 °C + 0,002 · |t|
Klasse B: tg = 0,30 °C + 0,005 · |t|
Klasse C: tg = 0,6 °C + 0,01 · |t|
Bei 67 °C macht das bei Klasse AA einen maximal erlaubten Fehler von 0,21 K. Klasse A darf hier 0,28 K. Macht nicht viel aus. Da der Preis der gleiche ist hab ich den 1/3 DIN bzw. AA genommen.
Mit dem PT100 kann man die Steuerung auch leicht überprüfen ob diese passt. Einfach einen 100 R Widerstand mit 0,1% Anschließen und die Steuerung muss 0 °C anzeigen. Wenn das nicht der Fall ist dann hat der MAX einen Fehler.
Gruß JackFrost.
Gruß JackFrost
Bei zwei Leiter misst man die Leitung mit, das kann man kann kompensieren, aber im Winter hat die Leitung einen anderen Widerstand wie im Sommer.
Bei drei Leiter wird neben dem Gesamtwiderstand auch der Widerstand der Leitung gemessen und abgezogen. Es wird von einem Schenkel auf den anderen geschlossen.
Bei vier Leiter werden beide Schenkel gemessen und vom Gesamtwiderstand abgezogen. Preislich macht es meist kaum einen Unterschied.
Farben sind meinst 2x weiss und 2x rot. Normal ist eine Farbe immer ein Schenkel
Der Widerstand kann wenn was nicht passen würde schnell geprüft werden. Widerstandmessen und in der Tabelle schauen welchen Wert er bei x°C haben sollte.
Ich persönlich hab an meiner Steuerung einen 1/3 DIN Pt100. Die Klasse heißt nun AA
Klasse AA: tg = 0,1 °C + 0,0017 · |t|
Klasse A: tg = 0,15 °C + 0,002 · |t|
Klasse B: tg = 0,30 °C + 0,005 · |t|
Klasse C: tg = 0,6 °C + 0,01 · |t|
Bei 67 °C macht das bei Klasse AA einen maximal erlaubten Fehler von 0,21 K. Klasse A darf hier 0,28 K. Macht nicht viel aus. Da der Preis der gleiche ist hab ich den 1/3 DIN bzw. AA genommen.
Mit dem PT100 kann man die Steuerung auch leicht überprüfen ob diese passt. Einfach einen 100 R Widerstand mit 0,1% Anschließen und die Steuerung muss 0 °C anzeigen. Wenn das nicht der Fall ist dann hat der MAX einen Fehler.
Gruß JackFrost.
Gruß JackFrost
Meine Hardware:
eManometer
IDS2 ohne CBPi
Magnetrührer
Ss-Brewtech 10 Gal Topf
IDS2 Induktionsplatte
eManometer
IDS2 ohne CBPi
Magnetrührer
Ss-Brewtech 10 Gal Topf
IDS2 Induktionsplatte
Re: Der Brautomat
Hallo,
ich bin aktuell noch auf CBPi+MQTT2 unterwegs und finde das Projekt genial auf einen Mini-Rechner zu gehen. Ich würde gerne das Touchfeld integrieren und da bin ich bei Nextion auf 3 verschiedene gestoßen und wollte sicher gehen das richtige zu nehmen:
NX4832T035 (Basic)
NX4832F035 (Discovery)
NX4832K035 (Enhanced)
Eine weitere Frage: braucht es zwingend ein WLAN Netzwerk für den Brautomat zum einklinken oder kann der auch selber eins aufspannen? Wäre sinnvoll da an manchen Brauorten kein WLAN Empfang möglich ist. Ich hatte bisher das MQTTdevice in einem WLAN vom RPi hängen, aber der fällt ja weg.
Edit: Schreibfehler bei Bezeichnung
Viele Grüße
Alex
ich bin aktuell noch auf CBPi+MQTT2 unterwegs und finde das Projekt genial auf einen Mini-Rechner zu gehen. Ich würde gerne das Touchfeld integrieren und da bin ich bei Nextion auf 3 verschiedene gestoßen und wollte sicher gehen das richtige zu nehmen:
NX4832T035 (Basic)
NX4832F035 (Discovery)
NX4832K035 (Enhanced)
Eine weitere Frage: braucht es zwingend ein WLAN Netzwerk für den Brautomat zum einklinken oder kann der auch selber eins aufspannen? Wäre sinnvoll da an manchen Brauorten kein WLAN Empfang möglich ist. Ich hatte bisher das MQTTdevice in einem WLAN vom RPi hängen, aber der fällt ja weg.
Edit: Schreibfehler bei Bezeichnung
Viele Grüße
Alex
Zuletzt geändert von atho am Donnerstag 30. November 2023, 11:46, insgesamt 1-mal geändert.
Re: Der Brautomat
Hallo,
Ich kenne keine 034 Version der Display. Vlt. ein Tippfehler? Unterstützt werden Nextion Touchdisplay HMI TFT 3.5” NX4832T035 (basic), NX4832K035 (enhanced) und NX4832F035 (discovery). Es reicht die günstigste Variante aus. Mit der Version MQTTDevice4 könntest Du das Display auch mit CBPi4 nutzen.
Bessere & stabilere Lösung: setze einen (Mesh-) Repeater ein oder setze einen DLAN Adapter in die Brauküche.
Innu
Ich kenne keine 034 Version der Display. Vlt. ein Tippfehler? Unterstützt werden Nextion Touchdisplay HMI TFT 3.5” NX4832T035 (basic), NX4832K035 (enhanced) und NX4832F035 (discovery). Es reicht die günstigste Variante aus. Mit der Version MQTTDevice4 könntest Du das Display auch mit CBPi4 nutzen.
Der Brautomat kann nicht als AccessPoint betrieben werden. Aktuell ist nur der WLAN Client Betrieb möglich. Wenn der Zeitserver (ntp) auf ein internes Gerät eingestellt wird (bspw. fritz.box) ist kein Internetzugang erforderlich. Die Anfrage gab es schon einmal und steht (ganz unten) auf der Ideenliste. Das Ver- und Entschlüsseln ist sehr prozessorlastig. Beim ESP8266 sehe ich da kaum genügend Ressourcen. Obendrein hat das WLAN der ESP Module eine geringe Reichweite.Eine weitere Frage: braucht es zwingend ein WLAN Netzwerk für den Brautomat zum einklinken oder kann der auch selber eins aufspannen? Wäre sinnvoll da an manchen Brauorten kein WLAN Empfang möglich ist. Ich hatte bisher das MQTTdevice in einem WLAN vom RPi hängen, aber der fällt ja weg.
Bessere & stabilere Lösung: setze einen (Mesh-) Repeater ein oder setze einen DLAN Adapter in die Brauküche.
Innu
Re: Der Brautomat
Sorry war ein Schreib- und Kopierfehler... Dann nehm das was am besten zu bekommen ist von den dreien.
Mal angenommen ich braue an Orten mit unterschiedlichen WLAN Netzwerken, kann ich das dann ändern ohne die kompletten Einstellungen zu verlieren? Ich glaub das MQTTDEVICE startet in den Ausgangs-Modus wenn es sein angestammtes WLAN nicht findet.
Mal angenommen ich braue an Orten mit unterschiedlichen WLAN Netzwerken, kann ich das dann ändern ohne die kompletten Einstellungen zu verlieren? Ich glaub das MQTTDEVICE startet in den Ausgangs-Modus wenn es sein angestammtes WLAN nicht findet.
Re: Der Brautomat
Die WLAN Konfiguration wird im Flash (eeprom) gespeichert. Die Geräte-Konfiguration in einer Datei. Die beide sind unabhängig voneinander.
Wenn der Brautomat oder das MQTTDevice in ein anderes WLAN versetzt wird, startet das Device im AP Modus. Sobald die WLAN Konfiguration hinterlegt ist, wird die Geräte-Konfigruation beim Neustart eingelesen.
Bzgl Display schau mal hier
Wenn der Brautomat oder das MQTTDevice in ein anderes WLAN versetzt wird, startet das Device im AP Modus. Sobald die WLAN Konfiguration hinterlegt ist, wird die Geräte-Konfigruation beim Neustart eingelesen.
Bzgl Display schau mal hier
Re: Der Brautomat
Ok vielen Dank für die Infos, dann sollte das für mich theoretisch passen und danke für den Link.
Ich hab jetzt einen Versuch gestartet mit ESP8266 Boards:
-Ein ESP8266MOD-12F hat tadellos geflasht und funktioniert auch, bisschen langsam beim aufrufen der Weboberfläche eventuell.
-Ein D1 Mini Pro V1 mit externer Antenne und ESP8266EX lässt sich nicht flashen... Ich schaffe es auch nicht den in der Arduino IDE zu erreichen. Hat damit jemand Erfahrung? Die Status LED blinkt kurz beim anschließen und das Gerät taucht auch im Gerätemanager auf (Treiber sind aktualisiert).
Vielleicht besorg ich zum Display gleich noch einen ESP32 dazu, ist vielleicht zukunftssicherer...
Viele Grüße
Alex
Ich hab jetzt einen Versuch gestartet mit ESP8266 Boards:
-Ein ESP8266MOD-12F hat tadellos geflasht und funktioniert auch, bisschen langsam beim aufrufen der Weboberfläche eventuell.
-Ein D1 Mini Pro V1 mit externer Antenne und ESP8266EX lässt sich nicht flashen... Ich schaffe es auch nicht den in der Arduino IDE zu erreichen. Hat damit jemand Erfahrung? Die Status LED blinkt kurz beim anschließen und das Gerät taucht auch im Gerätemanager auf (Treiber sind aktualisiert).
Vielleicht besorg ich zum Display gleich noch einen ESP32 dazu, ist vielleicht zukunftssicherer...
Viele Grüße
Alex
Re: Der Brautomat
Für den Pro habe ich keine Firmware erstellt. Nimm den ESP32 d1 mini
-
- Posting Junior
- Beiträge: 27
- Registriert: Samstag 28. Oktober 2023, 17:42
- Wohnort: Bodenseekreis
Re: Der Brautomat
Ich bekomme mein Display nicht zum laufen. Bei Nextion konnte ich leider keine Doku finden, welche Kabelfarbe an welchen Anschluss des 5er-Schraubklemmblocks muss.
schwarz = GND
gelb = ?
blau = ?
rot = ?
schwarz = GND
gelb = ?
blau = ?
rot = ?
- skybandit
- Posting Klettermax
- Beiträge: 216
- Registriert: Mittwoch 22. Januar 2020, 16:07
- Wohnort: Kreis Soest
Re: Der Brautomat
In der Doku steht:
Zu beachten gilt, dass SDA, SCL an den PINs D1, D2 betrieben werden müssen.
Bei mir sieht das farblich so aus.
Zu beachten gilt, dass SDA, SCL an den PINs D1, D2 betrieben werden müssen.
Bei mir sieht das farblich so aus.
-
- Posting Junior
- Beiträge: 27
- Registriert: Samstag 28. Oktober 2023, 17:42
- Wohnort: Bodenseekreis
Re: Der Brautomat
Lieben Dank - läuft!
-
- Posting Junior
- Beiträge: 27
- Registriert: Samstag 28. Oktober 2023, 17:42
- Wohnort: Bodenseekreis
Re: Der Brautomat
EDIT: Display läuft zwar jetzt, aber es läuft nur so eine Abfolge von Nextion durch, welche immer wiederholt wird. Leider kein Brautomat Display.
-
- Posting Klettermax
- Beiträge: 231
- Registriert: Sonntag 1. November 2020, 19:16
Re: Der Brautomat
Ich meine mich erinnern zu können, dass man ein File auf das Display schieben musste.
Glaube das ging, indem eine SD-Karte mit dem File ins Display gesteckt wurde.
Die Datei müsste im Github von Innuendo zu finden sein...
Grüße
Dirk
- H-Blockx
- Posting Senior
- Beiträge: 399
- Registriert: Dienstag 11. September 2012, 23:42
- Wohnort: 38154 Königslutter
Re: Der Brautomat
Hi.
Lade dir hier die passende Datei runter.
https://github.com/InnuendoPi/Brautomat ... in/display
Auf die SD Karte kopieren und das Display starten. Nach der Installation SD Karte entfernen. Fertig
Lade dir hier die passende Datei runter.
https://github.com/InnuendoPi/Brautomat ... in/display
Auf die SD Karte kopieren und das Display starten. Nach der Installation SD Karte entfernen. Fertig
---------------------------------------
Gruss aus Königslutter...der Mike
Meine Vorstellung und Brauanlage
---------------------------------------
Gruss aus Königslutter...der Mike
Meine Vorstellung und Brauanlage
---------------------------------------
Re: Der Brautomat
Diese sind aktueller: https://github.com/InnuendoPi/Brautomat ... main/tools
Edit: ich habe die Anleitung mit den fehlenden Informationen zum Display erweitert. Das Einrichten vom Display sollte nun einfacher sein.
Edit: ich habe die Anleitung mit den fehlenden Informationen zum Display erweitert. Das Einrichten vom Display sollte nun einfacher sein.
-
- Posting Junior
- Beiträge: 27
- Registriert: Samstag 28. Oktober 2023, 17:42
- Wohnort: Bodenseekreis
Re: Der Brautomat
Alles läuft super!
Nur das Display (NX4832F035) zickt. Flashen des Displays läuft fehlerfrei durch, aber es wird nichts vernünftiges angezeigt.
Nur das Display (NX4832F035) zickt. Flashen des Displays läuft fehlerfrei durch, aber es wird nichts vernünftiges angezeigt.
Re: Der Brautomat
Die Jumper 1 & 2 brücken 1-2?
In den Systemeinstellungen ist das Display aktiviert?
In den Systemeinstellungen ist das Display aktiviert?
-
- Posting Junior
- Beiträge: 27
- Registriert: Samstag 28. Oktober 2023, 17:42
- Wohnort: Bodenseekreis
Re: Der Brautomat
Ja. Und mehrfach neu gestartet.
Re: Der Brautomat
Hallo,
sind hier Brautomat User aktiv, die spanisch, französisch, niederländisch, dänisch etc. sprechen? Ich suche Unterstützung für Übersetzungen in andere Sprachen. Der Brautomat32 verwendet ab Version 1.33 Sprachdateien. Bitte einfach per PN melden. Für eine neue Sprachdatei versende ich eine Brautomat Platine.
Innu
sind hier Brautomat User aktiv, die spanisch, französisch, niederländisch, dänisch etc. sprechen? Ich suche Unterstützung für Übersetzungen in andere Sprachen. Der Brautomat32 verwendet ab Version 1.33 Sprachdateien. Bitte einfach per PN melden. Für eine neue Sprachdatei versende ich eine Brautomat Platine.
Innu
Re: Der Brautomat
Ich denke, ich kann Dir bei niederländisch, französisch und spanisch weiterhelfen ;-)
-
- Posting Klettermax
- Beiträge: 231
- Registriert: Sonntag 1. November 2020, 19:16
Re: Der Brautomat
Moin Innuendo
Hab gerade mal meinen Brautomaten (ESP32) per Web Update von Version 1.31 upgedated.
Nun läuft er mit Version 1.33F
Allerdings fehlen jetzt viele Texte/Beschriftungen in der GUI?
Hier mal ein Screenshot wenn ich beim Maischeplan rechts auf das Zahnrad klicke... Hast Du ne Idee, wie das Problem gelöst werden kann ?
Danke und einen schönen 2.Advent
Dirk
Hab gerade mal meinen Brautomaten (ESP32) per Web Update von Version 1.31 upgedated.
Nun läuft er mit Version 1.33F
Allerdings fehlen jetzt viele Texte/Beschriftungen in der GUI?
Hier mal ein Screenshot wenn ich beim Maischeplan rechts auf das Zahnrad klicke... Hast Du ne Idee, wie das Problem gelöst werden kann ?
Danke und einen schönen 2.Advent
Dirk
-
- Posting Klettermax
- Beiträge: 231
- Registriert: Sonntag 1. November 2020, 19:16
Re: Der Brautomat
Cache löschen bringt leider keine Veränderung.
Auch ein anderer Browser (Edge) zeigt das selbe Verhalten.
Auch ein anderer Browser (Edge) zeigt das selbe Verhalten.
