Der Brautomat

[ralfsteck]

Ok, klingt nach einem guten Plan!
Was muss ich bei dem Paket selbst tun, was Brauch ich noch an Bauteilen usw.? Löten und verdrahten kann ich selbst, mit Drehbank und Fräsmaschine ist auch Gehäuse & Co leicht realisierbar.

Viele Grüße
Volker

Ich habe übrigen noch ein Nextion-Display hier rumliegen, falls Du eins brauchst (zu viel gekauft).

[Lampi]

Ok, klingt nach einem guten Plan!
Was muss ich bei dem Paket selbst tun, was Brauch ich noch an Bauteilen usw.? Löten und verdrahten kann ich selbst, mit Drehbank und Fräsmaschine ist auch Gehäuse & Co leicht realisierbar.

Viele Grüße
Volker

Ich habe übrigen noch ein Nextion-Display hier rumliegen, falls Du eins brauchst (zu viel gekauft).

Gerne, falls ich es mir leisten kann ;)
Reichelt bietet ein ESP32-Board mit WiFi an, kann man das ggf. auch verwenden? https://www.reichelt.com/de/en/shop/pro ... -s3-353108
Ich habe kein Tablet und möchte nicht unbedingt den Laptop daneben stehen haben, falls das keine großen Vorteile bietet.
Wie betreibt man denn dabei den IDS5? Auf Volllast stellen, und den Rest über den Brautomat?

[Innuendo]

Hallo,

WepUpdate 1.61.2 ist online

Den Temperaturverlauf beim Kühlen konnte ich in einer älteren Version noch im Chart verfolgen. Ist mir beim letzten Brautag mit der aktuellen Version aufgefallen, dass der Graph nicht mehr da war.

Lose Sensoren können in der Chart angezeigt werden. Die Legende mit getrennten Ist/Soll für drei Kessel und zusätzlich lose Sensoren wurde mir zu unübersichtlich. Die neue Legende (zum ein/ausblenden anklicken) fasst Ist/Soll je Kessel zusammen und verwendet die Std. Farbgebung von bootstrap. Ob das gut aussieht ... gerne Feedback senden.

Die FSM (finite state machine) Struktur wurde konsequent fortgeführt und ist jetzt mit dem Umzug vom Controller Deck abgeschlossen:

* Neu: Dashboard-Chart unterstützt lose, nicht kesselgebundene Sensoren als Zusatzkurven
* Optimiert: Runtime-Snapshot und Controller-Deck für Power, Play, Pause, Prev und Next zentralisiert
* Geändert: FSM-owned Runtime-Core ersetzt die alten produktiven Laufzeit-Globals
* Optimiert: Upload-/Import-Randpfade und Sonderbefehl-Dispatch außerhalb von `Import.cpp` entdoppelt
* Optimiert: Import bereinigt und kleine Shared-Helper eingeführt
* Korrektur: Dashboard-Chart Legende angepasst. Chart Download von transparent auf weißen Hintergrund korrigiert

Firmware Test Results
Current status for the public firmware complete suite:

Suite: complete-suite
Firmware version: 1.61.2
Suite tests: 62
Underlying checks: 1130
Test date: 2026-04-09
Test time: 16:17:06 UTC
Test duration: 53m 56s
Pass: 62
Warn: 0
Fail: 0
Skip: 0

[Innuendo]

Reichelt bietet ein ESP32-Board mit WiFi an, kann man das ggf. auch verwenden? https://www.reichelt.com/de/en/shop/pro ... -s3-353108

Lampi ... ich habe Dir den Link zur Anleitung gesendet. Bitte schau da mal rein.
Dein Link zu Reichelt zeigt auf einen Uno. Der Brautomat32 kann nicht auf einem Uno betrieben werden. Bei amazon findest Du einen AZDelivery 1 x ESP32 D1 Mini NodeMCU WiFi Modul ESP 32 (ebenfalls in der Anleitung verlinkt). Der funktioniert bestens und kostet nicht einmal die Hälfte vom Uno.

[Lampi]

Hi,
erstmal, mit einem Arduino kannst Du hier nichts anfangen, das Projekt basiert auf dem ESP32. Es gibt eine tolle Anleitung zum Aufbau der Hardware auf Github. Da kannst Du genau die Ablaufsteuerung bauen, die du suchst.

Ok, ich habe mich bei Github angemeldet und bin auf die Suche gegangen.
Irre, wieviel Informationen Innuendo dort hinterlegt hat!

Es wird recht zeitaufwendig, bis ich da gefunden habe, was ich alles brauche und beachten muss.
Freue mich über jeden Hinweis...

Grüße!
PS.: Sieht man sich ggf. am 18.4. bei Maisel?

[Lampi]

Reichelt bietet ein ESP32-Board mit WiFi an, kann man das ggf. auch verwenden? https://www.reichelt.com/de/en/shop/pro ... -s3-353108

Lampi ... ich habe Dir den Link zur Anleitung gesendet. Bitte schau da mal rein.
Dein Link zu Reichelt zeigt auf einen Uno. Der Brautomat32 kann nicht auf einem Uno betrieben werden. Bei amazon findest Du einen AZDelivery 1 x ESP32 D1 Mini NodeMCU WiFi Modul ESP 32 (ebenfalls in der Anleitung verlinkt). Der funktioniert bestens und kostet nicht einmal die Hälfte vom Uno.

Danke Innu
Sorry, ich hab den Link aufm Handy überlesen
Auf geht's zum fröhlichen basteln! Platine und Kabel bräuchte ich dann bitte.
Grüße!

[Innuendo]

Platine und Kabel bräuchte ich dann bitte.

Wegen Deiner Adressdaten lass uns das Thema bitte per PN besprechen.

[Lampi]

Ich muss leider nochmal dumm fragen:
Wozu benötige ich ein SSR, wenn ich den Nachgussheizer nicht am Brautomat Anschlüsse?
Fürs Ruhrwerk ist der PWM-Regler, oder?

Grüße!

[hattorihanspeter]

Lose Sensoren können in der Chart angezeigt werden.

Vielen Dank!

[ScandiBrau]

Hallo zusammen,

ich bin vor Kurzem von CraftBeerPi 4 (mit Yato, Sonoff THR320D/Tasmota) auf den Brautomat32 umgestiegen – bisher ein wirklich tolles Upgrade!
Ich versuche gerade, meinen Kochkessel (Yato Induktion) über den Sonoff/Tasmota per Brautomat32 Webhook einzubinden.

Der Status Quo:
• Brautomat32 V 1.162.2 Dev
• Die Steuerung über den Browser funktioniert einwandfrei: http://192.168.1.225/cm?cmnd=Power1+1 (AN) und http://192.168.1.225/cm?cmnd=Power1+0 (AUS).
• In Tasmota ist SetOption121 1 aktiv.
• Im Brautomat32 ist Element Sudpfanne benutzt, Gerätename: Kochkessel, Gerätetyp: Relais.
• Webhook-URL: http://192.168.1.225/cm?cmnd=Power1+ (auch mit %20 am Ende probiert).
• Webhook-Schalter: 1/0.

Das Problem: Beim Schalten im Brautomat passiert am Sonoff absolut nichts. Die Tasmota-Konsole zeigt keinerlei eingehende HTTP-Requests an. Da die Temperatur-Sensoren (hängen an einem separaten ESP32) korrekt im Brautomat ankommen, scheint das WLAN stabil zu sein.

Es wirkt so, als würde der Brautomat-ESP32 den Request gar nicht erst absenden oder die URL falsch formatieren.
Hat jemand eine Idee, woran das liegen könnte? Muss die URL für den ESP32 eventuell anders maskiert werden?

VG ScandiBrauer

[Innuendo]

Hallo,

• Brautomat32 V 1.162.2 Dev
• Die Steuerung über den Browser funktioniert einwandfrei: http://192.168.1.225/cm?cmnd=Power1+1 (AN) und http://192.168.1.225/cm?cmnd=Power1+0 (AUS).
• In Tasmota ist SetOption121 1 aktiv.
• Im Brautomat32 ist Element Sudpfanne benutzt, Gerätename: Kochkessel, Gerätetyp: Relais.
• Webhook-URL: http://192.168.1.225/cm?cmnd=Power1+ (auch mit %20 am Ende probiert).
• Webhook-Schalter: 1/0.

ich habe keinen Tasmota zum Testen.
Verwende bitte diese URL

Code: Alles auswählen

http://192.168.1.225/cm?cmnd=Power%20

mit der Option on/off. Damit sollte es nach Tasmota Dokumentation funktionieren:

Turn On: http://<ip>/cm?cmnd=Power%20ON
Turn Off: http://<ip>/cm?cmnd=Power%20OFF

Innu

Edit: falls das nicht funktioniert
URL: http://192.168.1.225/cm?cmnd=Power1+
Option 0/1

[Innuendo]

Hallo zusammen,

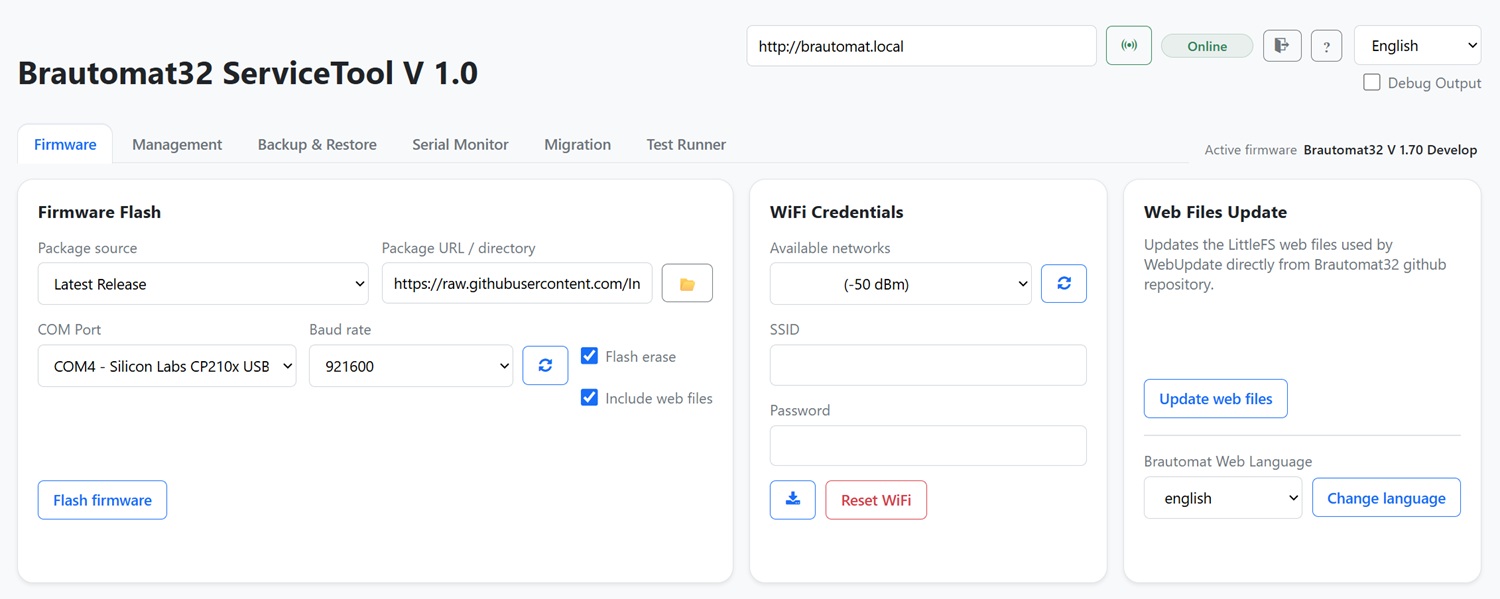

ich habe ein ServiceTool für den Brautomat32 erstellt.

Ich suche Tester für die macOS und Linux Versionen (sowas habe ich nicht). Das ServiceTool wird ohne Installation aus einem beliebigen Verzeichnis gestartet und wird mit dem Web Browser bedient.

Funktionen:
- Firmware flashen / Firmware sichern / WLAN konfigurieren
- Backup & Restore
- Verwaltung Inventar (Maischepläne, Fermenterpläne, Profile...)
- Serieller Monitor
- Migration (V 1.7 wird eine veränderte Partitionierung haben) und Test Runner

Einfach per PN melden.
Innu

[ScandiBrau]

Hallo,

• Brautomat32 V 1.162.2 Dev
• Die Steuerung über den Browser funktioniert einwandfrei: http://192.168.1.225/cm?cmnd=Power1+1 (AN) und http://192.168.1.225/cm?cmnd=Power1+0 (AUS).
• In Tasmota ist SetOption121 1 aktiv.
• Im Brautomat32 ist Element Sudpfanne benutzt, Gerätename: Kochkessel, Gerätetyp: Relais.
• Webhook-URL: http://192.168.1.225/cm?cmnd=Power1+ (auch mit %20 am Ende probiert).
• Webhook-Schalter: 1/0.

ich habe keinen Tasmota zum Testen.
Verwende bitte diese URL

Code: Alles auswählen

http://192.168.1.225/cm?cmnd=Power%20

mit der Option on/off. Damit sollte es nach Tasmota Dokumentation funktionieren:

Turn On: http://<ip>/cm?cmnd=Power%20ON
Turn Off: http://<ip>/cm?cmnd=Power%20OFF

Innu

Edit: falls das nicht funktioniert
URL: http://192.168.1.225/cm?cmnd=Power1+
Option 0/1

Hallo,

danke nochmal für deine Hilfe Innu! Leider hat das innerhalb der Sudpfanne so nicht funktioniert, aber ich habe durch Ausprobieren immerhin herausgefunden, wie der Webhook generell erfolgreich feuert.

Was funktioniert hat (im Menü "Aktoren"):
Wenn ich das Gerät direkt als reinen Aktor bediene, klappt es einwandfrei mit folgenden Settings:

Aktor GPIO: Zwingend auf - gesetzt (sobald man einen Pin auswählt, verschwindet das Webhook-Feld!).

PWM: deaktiviert

Webhook-URL: http://192.168.1.225/cm?cmnd=Power1+

Webhook-Schalter: 1/0

Wenn ich den Aktor dort manuell schalte, geht die Leistung auf 100% und der Tasmota schaltet das Sonoff-Relais zuverlässig ein und aus. Die Verbindung steht also!

Mein Ziel ist es, den zweiten Sensor im Chart-Graphen zu verfolgen und eine Zieltemperatur für den Kochkessel vorzugeben.(Sudpfanne: Gerätetyp: Relais, Gerätename: Kochkessel). Der Brautomat soll dann die Leistung auf 100% setzen, um aufzuheizen, und das Relais entsprechend per Webhook steuern.

Sobald ich aber versuche, das über die Temperatursteuerung der Sudpfanne/Kochkessel laufen zu lassen, wird der Webhook scheinbar nicht mehr ausgelöst, selbst wenn dort Leistung gefordert wird.

Wie lässt sich das am besten realisieren? Muss ich im PID Manager oder bei der Sensor-Zuweisung noch etwas Spezielles beachten, damit die Automatik den Webhook genauso "hart" schaltet wie der manuelle Button im Aktoren-Menü?

VG
ScandiBrauer

[Innuendo]

Hallo,

Wenn ich das Gerät direkt als reinen Aktor bediene, klappt es einwandfrei mit folgenden Settings:
Aktor GPIO: Zwingend auf - gesetzt (sobald man einen Pin auswählt, verschwindet das Webhook-Feld!).

das ist korrekt uns so gewollt

Sobald ich aber versuche, das über die Temperatursteuerung der Sudpfanne/Kochkessel laufen zu lassen, wird der Webhook scheinbar nicht mehr ausgelöst, selbst wenn dort Leistung gefordert wird.

Ich vermute, Du hast keine PID Werte (alle null). Wurde AutoTune durchgeführt?
Aktoren schalten direkt 0 oder 1. Kessel hängen an der PID-/Leistungslogik, um 0 oder 1 zu schalten.

Meine Einschätzung zu webhook-Kessel: das ist nicht optimal. Eine kabelgebundene Anbindung (GPIO/Relais/SSR) sollte bevorzugt werden.
Innu

[Lampi]

Hallo*
Gibt es eine Alternative zum integrierten Piezo-Wandler?
Vermutlich piepst der, wenn z. B. die Hopfengabe ansteht usw.
Kann man diesen Ausgang auch in anderer Form abgreifen und damit LED's oder andere Signalgeräte schalten?

Lampi
