Zeigt her eure Malzmühlenkonstruktionen

#1

Beitrag von Bieriges » Sonntag 31. März 2019, 14:08

Hallo zusammen,
ich bin noch auf der Suche nach einer Idee wie ich meine MattMill-Student-Mühlen-Konstruktion machen soll... :Grübel

Daher zeigt her wie eure Maltmühlenkonstruktionen aussieht :Pulpfiction

Beste Grüße
Jo

Benutzeravatar
Kolbäck
Posting Freak
Posting Freak
Beiträge: 741
Registriert: Montag 17. Oktober 2016, 14:47
Wohnort: Uppsala & Brüssel
Kontaktdaten:

Re: Zeigt her eure Malzmühlenkonstruktionen

#2

Beitrag von Kolbäck » Sonntag 31. März 2019, 14:12

Gute Idee!
Ich habe meine Student seit über einem Jahr provisorisch mit Schraubzwingen auf einem kleinen Brett (siehe Link im Footer) und will das schon lange mal verbessern. (Aber ich braue halt lieber als zu basteln :Wink )
Viele Grüße, Thomas
Braudokus: Schwarzbier, Früchte, Sauer & Brett, Råøl/Kveik

Benutzeravatar
hyper472
Posting Freak
Posting Freak
Beiträge: 2492
Registriert: Freitag 2. Oktober 2015, 22:33
Wohnort: Nürnberg

Re: Zeigt her eure Malzmühlenkonstruktionen

#3

Beitrag von hyper472 » Sonntag 31. März 2019, 14:32

Mühle auf ein Brett, Brett auf eine passende Kiste (notfalls wie bei mir etwas anpassen), fertig. Da staubt nix.
Viele Grüße, Henning
Dateianhänge
"Das Bier aber macht das Fleisch des Menschen fett und gibt seinem Antlitz eine schöne Farbe durch die Kraft und den guten Saft des Getreides."
Hildegard von Bingen (1098-1179)

Benutzeravatar
brauflo
Posting Freak
Posting Freak
Beiträge: 611
Registriert: Donnerstag 24. Juli 2014, 10:46
Wohnort: Ebergötzen

Re: Zeigt her eure Malzmühlenkonstruktionen

#4

Beitrag von brauflo » Sonntag 31. März 2019, 14:42

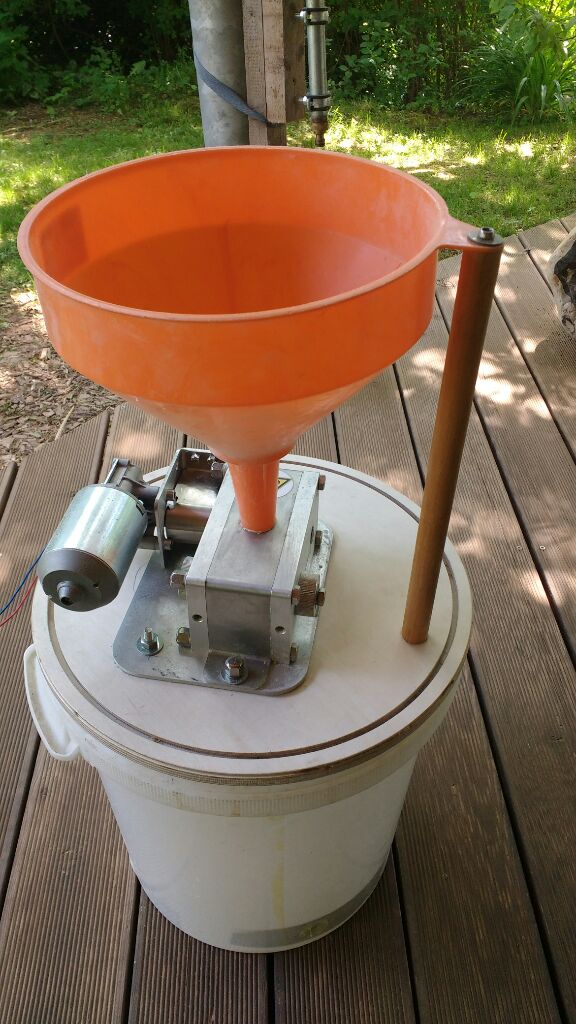

Meine "Kompakt" ist auf eine runde Holzplatte montiert, die genau auf den Eimer passt.

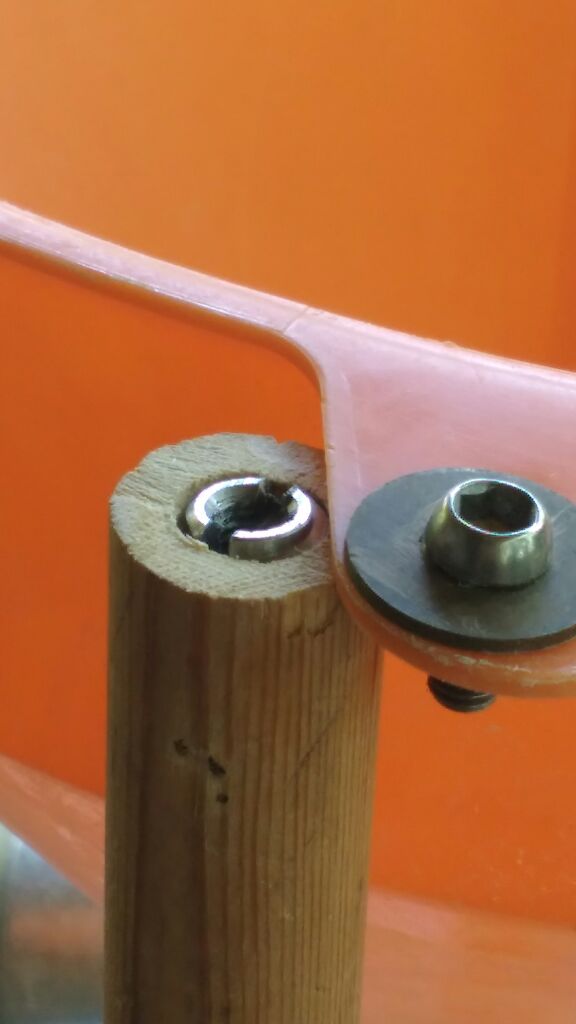

Der Trichter ist über ein Rundholz fixiert
Die Holzplatte hat beidseitig eine umlaufende Nut.
So kann sie einfach zum Verstauen umgedreht werden und das Ganze mit einem Handgriff leicht verstaut werden.
________________________________________________________________

... wollte ich immer schon mal machen...


Meine Vorstellung:
viewtopic.php?p=184866#p184866

Benutzeravatar
Bierstephan
Posting Junior
Posting Junior
Beiträge: 55
Registriert: Donnerstag 13. Juli 2017, 18:10
Wohnort: Quickborn

Re: Zeigt her eure Malzmühlenkonstruktionen

#5

Beitrag von Bierstephan » Sonntag 31. März 2019, 14:44


Hallo,
habe zwar keine MattMill, sondern eine einfache Malzquetsche, aber habe mir auch ein altes Schränkchen umgebaut. Inzwischen habe ich noch aus einem alten Malzsack eine Art Staubschutz von der Mühle bis in den Eimer angebaut. Handbetrieb ist für meine 20-Liter-Sude völlig OK.
Grüße Stephan
Dateianhänge
"Essen ist ein Bedürfnis des Magens, Trinken ein Bedürfnis des Geistes."
Claude Tillier

20 Liter KLasse: Einkocher, Thermoport/Läuterfreund, Gärung: Kühlschrank,Inkbird, Abfüllung: 0,33 + 0,5 Liter Bügelflaschen, Hefelagerung auf NaCl

sb11
Posting Freak
Posting Freak
Beiträge: 517
Registriert: Donnerstag 12. März 2015, 09:48

Re: Zeigt her eure Malzmühlenkonstruktionen

#6

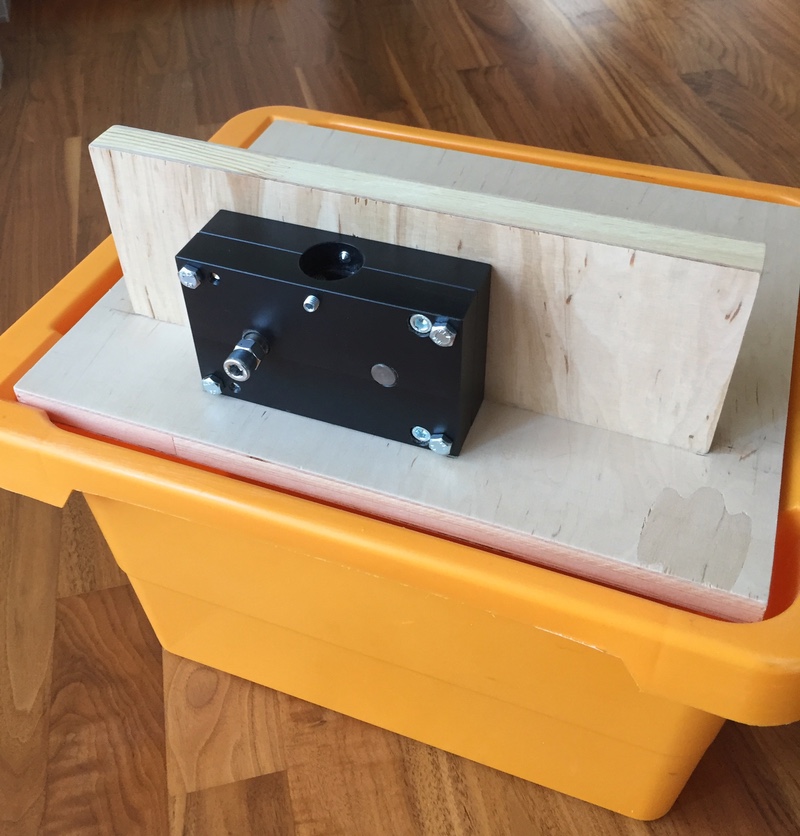

Beitrag von sb11 » Sonntag 31. März 2019, 14:49

Hey Jo,

so hab ich das...

Viele Grüsse,
Seb.
Dateianhänge

Benutzeravatar
happyhibo
HBCon Supporter
HBCon Supporter
Beiträge: 1237
Registriert: Sonntag 7. Oktober 2012, 23:06
Wohnort: Raum Bad Tölz, Oberbayern
Kontaktdaten:

Re: Zeigt her eure Malzmühlenkonstruktionen

#7

Beitrag von happyhibo » Sonntag 31. März 2019, 15:28

Das ist meine Konstruktion.
Matmill Classic mit einen Schneckengetriebemotor und Holztrichter verbaut im IKEA Bekväm :Bigsmile
:Drink
Gruß
Alex / HappyHibo

Benutzeravatar
§11
Moderator
Moderator
Beiträge: 6859
Registriert: Freitag 30. Oktober 2015, 08:24

Re: Zeigt her eure Malzmühlenkonstruktionen

#8

Beitrag von §11 » Sonntag 31. März 2019, 15:34

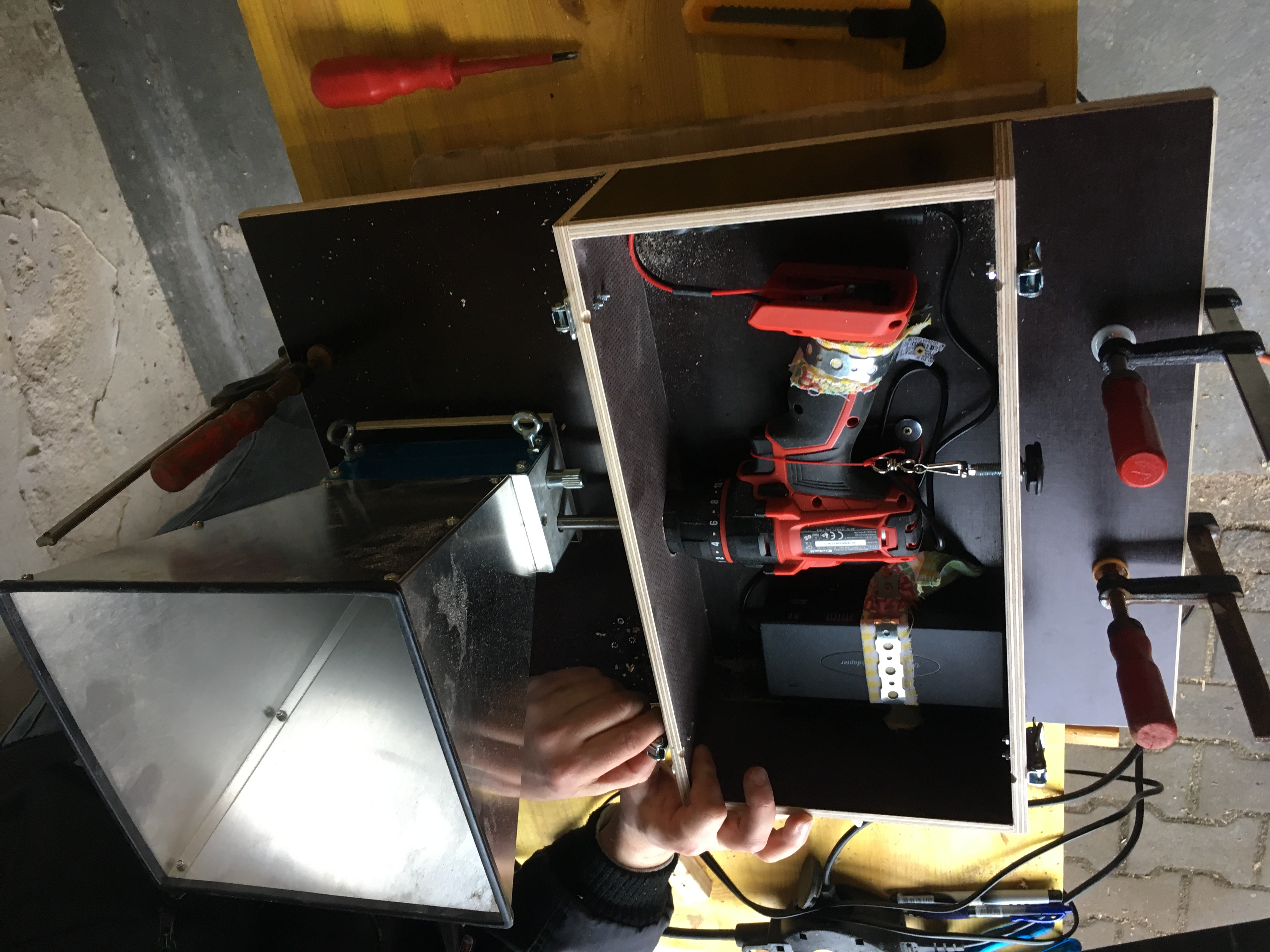

Holzkasten auf dem die motorisierte Mühle montiert ist. Um Vibrationen zu minimieren ist zwischen Mühle und Topplatte Moosgummi angebracht. Seitlich ist ein Stuzen mit 90 Grad Fitting um einen Staubsauger zur Staubabsaugung zu installieren.
Ich will auch den Trichter noch vergrößern. Hier soll das Malz über ein Gitter laufen unter dem ebenfalls eine Absaugung angebracht wird.

Am Ende fällte das Malz in diese Schublade

Schöne Grüße

Jan
„porro bibitur!“
Die Seite zum Buch "Bier brauen" https://www.jan-bruecklmeier.com/
Die Seite zur HBCon https://heimbrauconvention.de/
https://headlessbrewer.wordpress.com/

Benutzeravatar
BrauervomRotenBerg
HBCon Supporter
HBCon Supporter
Beiträge: 129
Registriert: Freitag 26. Januar 2018, 17:58
Wohnort: Ulm

Re: Zeigt her eure Malzmühlenkonstruktionen

#9

Beitrag von BrauervomRotenBerg » Sonntag 31. März 2019, 16:28

Sieht bei Allen super aus. Bei mir einfacher. Staub ist auf der Werkbank eh egal 😉. Einfach auf die offene Zwinge stellen und losschroten 😁.
Grüßle
Schönes Leben hier!!! (Sehr gut auch zu mir passendes Motto der Riegele-Brauerei)
Bier ist gut, sagt der Arzt!! (Mein Motto)
https://hobbybrauer.de/forum/viewtopic.php?f=50&t=17997

Benutzeravatar
hyper472
Posting Freak
Posting Freak
Beiträge: 2492
Registriert: Freitag 2. Oktober 2015, 22:33
Wohnort: Nürnberg

Re: Zeigt her eure Malzmühlenkonstruktionen

#10

Beitrag von hyper472 » Sonntag 31. März 2019, 17:07

BrauervomRotenBerg hat geschrieben:
Sonntag 31. März 2019, 16:28
Staub ist auf der Werkbank eh egal
Musst nur aufpassen, dass Dir kein Staub in den Gärbottich fliegt. Da sitzt jede Menge wilde Hefe drauf.

Viele Grüße, Henning
"Das Bier aber macht das Fleisch des Menschen fett und gibt seinem Antlitz eine schöne Farbe durch die Kraft und den guten Saft des Getreides."
Hildegard von Bingen (1098-1179)

Benutzeravatar
Beerkenauer
Posting Freak
Posting Freak
Beiträge: 564
Registriert: Samstag 11. Februar 2017, 15:45
Wohnort: Südl Odenwald - Rhein-Neckar

Re: Zeigt her eure Malzmühlenkonstruktionen

#11

Beitrag von Beerkenauer » Sonntag 31. März 2019, 17:07

Habe mich für die Bohrmaschinen-Lösung entschieden und es schön in einer Box versteckt.
Das ganze Stelle ich dann auf ne Ikea Kiste. Die Bohrmaschine kann ich über ein Drehrädchen an der Seite einstellen.

Gruß

Stefan
Dateianhänge

Benutzeravatar
BrauervomRotenBerg
HBCon Supporter
HBCon Supporter
Beiträge: 129
Registriert: Freitag 26. Januar 2018, 17:58
Wohnort: Ulm

Re: Zeigt her eure Malzmühlenkonstruktionen

#12

Beitrag von BrauervomRotenBerg » Sonntag 31. März 2019, 17:28

hyper472 hat geschrieben:
Sonntag 31. März 2019, 17:07
BrauervomRotenBerg hat geschrieben:
Sonntag 31. März 2019, 16:28
Staub ist auf der Werkbank eh egal
Musst nur aufpassen, dass Dir kein Staub in den Gärbottich fliegt. Da sitzt jede Menge wilde Hefe drauf.

Viele Grüße, Henning
Brauen und Gären tu ich zum Glück an anderer Stelle.
Schönes Leben hier!!! (Sehr gut auch zu mir passendes Motto der Riegele-Brauerei)
Bier ist gut, sagt der Arzt!! (Mein Motto)
https://hobbybrauer.de/forum/viewtopic.php?f=50&t=17997

Benutzeravatar
Matthias H
HBCon Supporter
HBCon Supporter
Beiträge: 1213
Registriert: Dienstag 9. Mai 2006, 16:18
Wohnort: Saar-Pfalzkreis
Kontaktdaten:

Re: Zeigt her eure Malzmühlenkonstruktionen

#13

Beitrag von Matthias H » Sonntag 31. März 2019, 17:40

Bieriges hat geschrieben:
Sonntag 31. März 2019, 14:08
Hallo zusammen,
ich bin noch auf der Suche nach einer Idee wie ich meine MattMill-Student-Mühlen-Konstruktion machen soll... :Grübel

Daher zeigt her wie eure Maltmühlenkonstruktionen aussieht :Pulpfiction

Beste Grüße
Jo
Hallo,

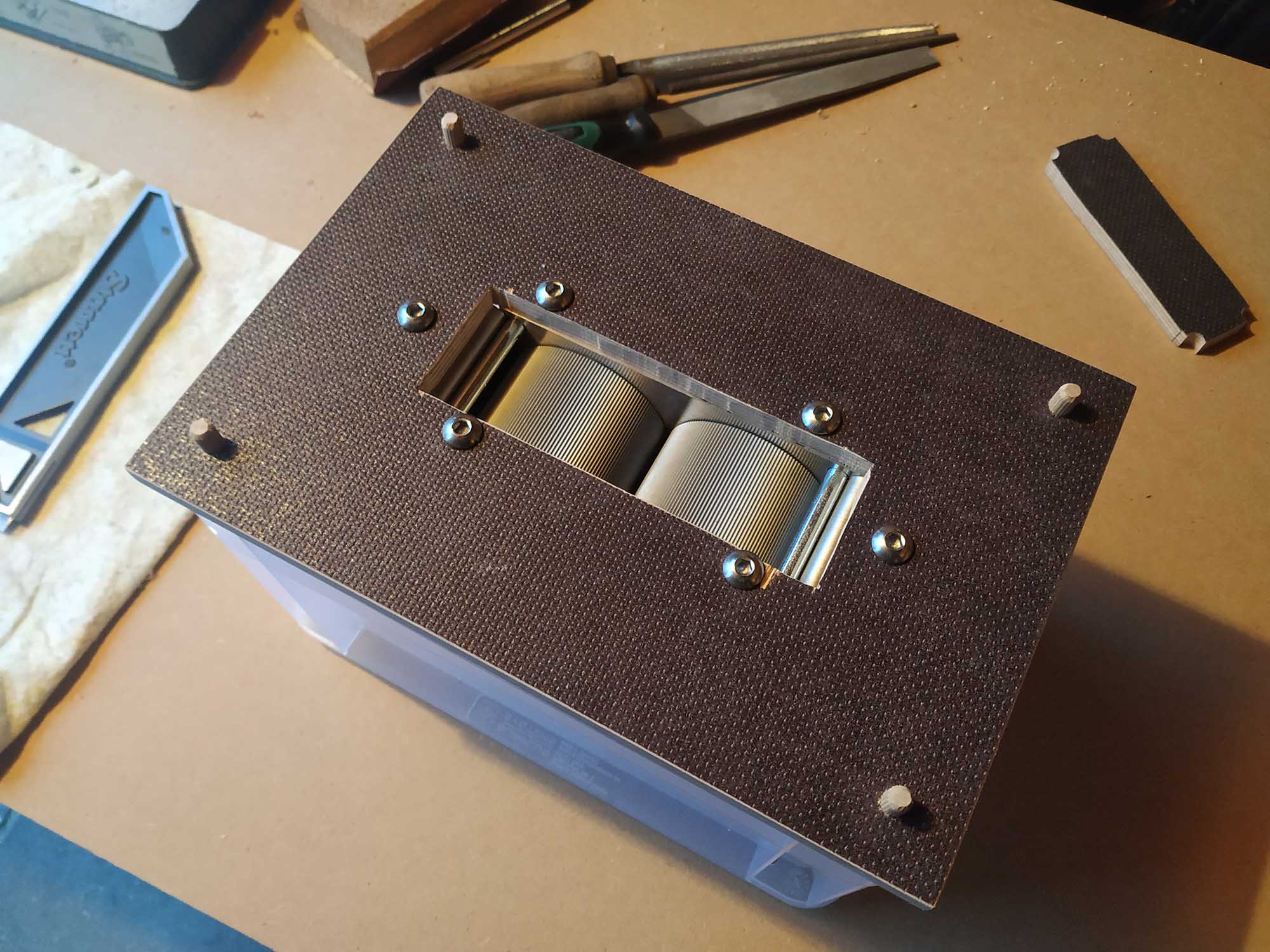

nur zur Info: Zur Befestigung der MattMill Student gibt es schon länger eine passende Bodenplatte aus Edelstahl.
MMST BP 01.jpg
mmst zsb mit bodenplatte und trichter 03i.jpg
Viele Grüße
Matthias H

Was lange gärt, wird endlich gut.
Erfinder u. Entwickler des Läuterhexensystems
und innovativer Malzschrotquetschen höchster Qualität

Hausbräu seit 1986; MattMill seit 2006
(Service und Fragen zur MattMill bitte nur per Mail)

Benutzeravatar
PabloNop
Posting Freak
Posting Freak
Beiträge: 628
Registriert: Sonntag 28. Juli 2013, 11:39
Wohnort: Saarbrücken

Re: Zeigt her eure Malzmühlenkonstruktionen

#14

Beitrag von PabloNop » Sonntag 31. März 2019, 17:43

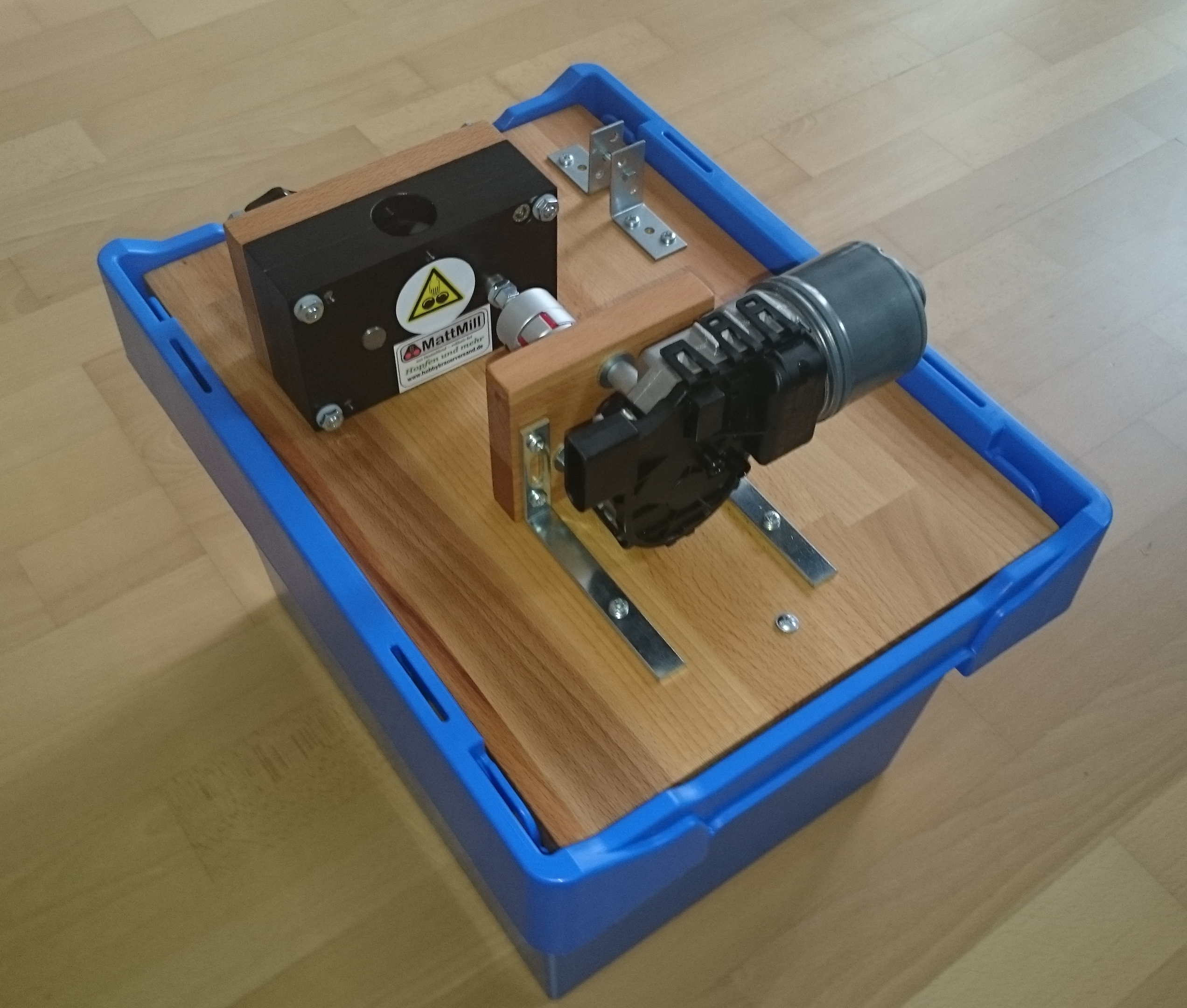

Meine Konstruktion für die Mattmill Student ist von sb11 inspiriert. Ich verzichte aber auf den Haltearm für den Trichter (an der Mühle verschraubt hält der auch so). Die Mühle ist so am Rand platziert, dass ich sie wahlweise per Akkuschrauber und Kurbel bedienen kann. Die Kiste gibt es gelegentlich bei Aldi.
Edit: nicht zu sehen: in dem senkrechten Brett sind noch drei Bohrungen in Höhe der Achsen (damit die frei drehen können) und um die zweite Madenschraube drehen zu können.

fg100
Posting Freak
Posting Freak
Beiträge: 1504
Registriert: Sonntag 5. August 2012, 00:05

Re: Zeigt her eure Malzmühlenkonstruktionen

#15

Beitrag von fg100 » Sonntag 31. März 2019, 19:47

Ich habe für die Student eine Motorhalterung für den 3D-Druck konstruiert und gedruckt.
Die Motorhalterung hat einen Ein-Ausschalter, Anschlussbuchse für das Netzteil und zwei Muttern M8 für die Befestigung von unten integriert .
Zudem ist ein Trichterhalter angebracht, bei dem man den Trichter einfach oben in den kegeligen Halter einsteckt.

Übrigens: Die Student incl. Motorhalter, Motor und Trichterhalter ist günstig abzugeben.

Denn: Eingentlich wollte ich das noch auf ein Brett mit Schlitz anfertigen um das so wie im obigen Beitrag 4 auf einen Eimer zu setzen. Die Student sollte ein Ersatz für meine Kompakt mit deutlich schwereren Motor sein, da ich die Mühle zum Schroten immer aus dem Keller tragen muss. Wollte eigentlich die Kompakt mit Motor verkaufen. Hab mich aber jetzt doch entschlossen die Kompakt zu behalten, da die ein Geburtstagsgeschenk zu einem runden Geburtstag von mir war. Kann man deshalb nicht so einfach hergeben.
.
Soll ja auch optisch was her machen
.
Mit ein-/Ausschalter und Anschlussbuchse
.
Trichter einfach in den Halter stecken
.
M8 - Muttern fest eingebunden um das ganz von unten zu verschrauben

Benutzeravatar
saschabouchon
Posting Freak
Posting Freak
Beiträge: 877
Registriert: Freitag 28. Februar 2014, 11:27
Kontaktdaten:

Re: Zeigt her eure Malzmühlenkonstruktionen

#16

Beitrag von saschabouchon » Sonntag 31. März 2019, 20:47

Der Franz macht aus einem Golf einen Mercedes :-)
http://www.brauhardware.de
Rührwerk selber bauen, von der Einkocher- bis zur 70l Brauklasse! Läuterfreund, Edelstahlhähne etc...

Benutzeravatar
beryll
HBCon Supporter
HBCon Supporter
Beiträge: 2710
Registriert: Samstag 25. Juli 2015, 15:10
Wohnort: Saarwellingen
Kontaktdaten:

Re: Zeigt her eure Malzmühlenkonstruktionen

#17

Beitrag von beryll » Sonntag 31. März 2019, 20:49

Mann Franz, Du machst einen jedesmal neidisch! Schaut toll aus!!!!
VG Peter
"Um...Snoochie boochies" Romrod... BONG!!!!!
(Aktueller Bericht aus dem Gärfass)

HBST Saar-Lor-Lux
Terminfindung Treffen der Saar-Lor-Lux Brauer

HBST Saar-Lor-Lux internes

uli74
Posting Freak
Posting Freak
Beiträge: 5892
Registriert: Mittwoch 21. September 2011, 19:43

Re: Zeigt her eure Malzmühlenkonstruktionen

#18

Beitrag von uli74 » Sonntag 31. März 2019, 21:02

Dieses Foto hatte ich vor längerem schonmal hochgeladen...

Auf die Dauer hilft nur Power (den Motor hab ich nicht mehr, der wurde ersetzt):
Gruss

Uli

Sebasstian
Posting Senior
Posting Senior
Beiträge: 466
Registriert: Freitag 26. August 2016, 11:54
Kontaktdaten:

Re: Zeigt her eure Malzmühlenkonstruktionen

#19

Beitrag von Sebasstian » Montag 1. April 2019, 17:51

Ich mag "zeigt her eure..." Threads. :Smile
Ich schrote mit der MattMill Basic in einen GN Behälter (fasst ca. 10kg Malz). Mühle durch zwei Leisten abrutschsicher auf Buchenholzplatte montiert.
Grüße,
Sebastian
Grüße,
Sebastian

Benutzeravatar
Kurt
Posting Freak
Posting Freak
Beiträge: 4116
Registriert: Dienstag 2. September 2003, 18:36
Wohnort: Ulm

Re: Zeigt her eure Malzmühlenkonstruktionen

#20

Beitrag von Kurt » Montag 1. April 2019, 20:55


BEKVÄM mit Farbmischer-Motor. Super Motor mit Power zum Spottpreis aus ner Kleinanzeige.

Seduceddirtguy
Posting Klettermax
Posting Klettermax
Beiträge: 137
Registriert: Donnerstag 6. April 2017, 07:18
Wohnort: 38...

Re: Zeigt her eure Malzmühlenkonstruktionen

#21

Beitrag von Seduceddirtguy » Dienstag 2. April 2019, 06:57

Wieso schrotet eigentlich keiner direkt in einen Sack??
WhatsApp Image 2019-03-18 at 09.12.05.jpeg

Benutzeravatar
s3b0
Posting Freak
Posting Freak
Beiträge: 530
Registriert: Donnerstag 5. September 2013, 17:27

Re: Zeigt her eure Malzmühlenkonstruktionen

#22

Beitrag von s3b0 » Dienstag 2. April 2019, 09:35

Mattmill Klassik mit komplettem Antriebs-Kit.
Die Holzplatte hat unten eine umlaufende Nut, in die der Rand des Eimers genau eingreift.
01 - Kopie.jpg

Benutzeravatar
Matthias H
HBCon Supporter
HBCon Supporter
Beiträge: 1213
Registriert: Dienstag 9. Mai 2006, 16:18
Wohnort: Saar-Pfalzkreis
Kontaktdaten:

Re: Zeigt her eure Malzmühlenkonstruktionen

#23

Beitrag von Matthias H » Mittwoch 10. April 2019, 11:07

Hallo,
hier ein Aufbau einer MattMill Master eines niederländischen Kunden. Die Bodenplatte ist aus Polycarbonat, kreisrund im Eimer eingelassen.
Er ist LI auf einem Frachtschiff, da kommts auf Materialpreise für die Murtfeldtkunststoffleisten und das unverwüstliche Polycarbonat scheinbar nicht an. :Wink
MMMA Aufbau Boom.jpg
Viele Grüße
Matthias H

Was lange gärt, wird endlich gut.
Erfinder u. Entwickler des Läuterhexensystems
und innovativer Malzschrotquetschen höchster Qualität

Hausbräu seit 1986; MattMill seit 2006
(Service und Fragen zur MattMill bitte nur per Mail)

ifar
HBCon Supporter
HBCon Supporter
Beiträge: 66
Registriert: Mittwoch 17. Oktober 2018, 08:23
Wohnort: Wadgassen

Re: Zeigt her eure Malzmühlenkonstruktionen

#24

Beitrag von ifar » Samstag 29. Februar 2020, 17:37

Guten Tag,

Nachdem ich meine erste Malzmühle hier verkauft habe, stelle ich euch die Mühle vor, die ab sofort den Dienst antreten darf:

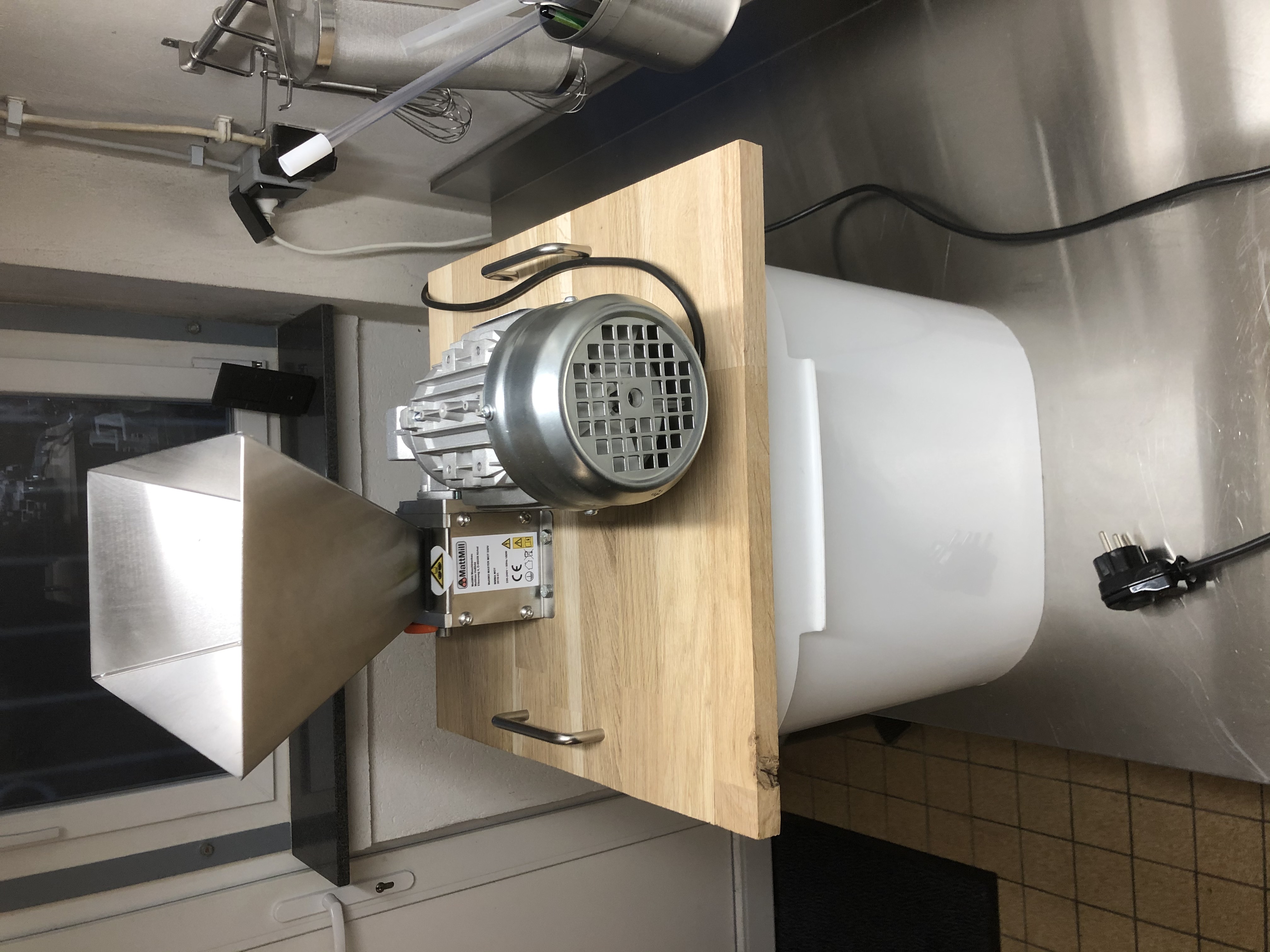

Eine Mattmill Master mit Motor

Was soll ich sagen... GEILES TEIL

Ich habe die Master inkl. Motor auf einer ca. 40x40 Holzplatte befestigt. Die Mühle ist nicht mittig, da mir wichtig war, dass nichts über die Platte ragt. Hat auch den Vorteil, dass der Gesamtschwerpunkt recht mittig liegt.
Eine Öffnung unter der Mühle mit der Stichsäge gesägt und zwei Handgriffe zum Tragen der Konstruktion angebracht (bei dem hohen Gesamtgewicht eine große Erleichterung!).
Unter der Platte befinden sich 4 Möbelgleiter aus Kunststoff. Damit lässt sich die Konstruktion überall abstellen und sie sind so angeordnet, dass sie genau auf meine Malzeimer passen. Dadurch kann beim Schroten nichts verrutschen.
Was soll ich groß über die Mühle erzählen... seht selbst wie sie arbeitet:

https://1drv.ms/v/s!AvjhEbb0RSztgXAr1f9 ... d?e=pgGVxc

Rafael

Benutzeravatar
guenter
HBCon Supporter
HBCon Supporter
Beiträge: 671
Registriert: Sonntag 21. August 2016, 11:30

Re: Zeigt her eure Malzmühlenkonstruktionen

#25

Beitrag von guenter » Samstag 29. Februar 2020, 17:59

ifar hat geschrieben:
Samstag 29. Februar 2020, 17:37
Was soll ich sagen ... GEILES TEIL
Hi Rafael,
das stimmt wohl. Habe die Mühle auch und warte auf den ersten Einsatz.

Das mit den Griffen ist eine gute Idee, das werde ich so machen. Ich werde berichten ...
Bier trinken ist besser als Quark reden! :Drink

Benutzeravatar
Kellerbraeu
Posting Klettermax
Posting Klettermax
Beiträge: 280
Registriert: Samstag 11. Dezember 2004, 20:09
Kontaktdaten:

Re: Zeigt her eure Malzmühlenkonstruktionen

#26

Beitrag von Kellerbraeu » Samstag 29. Februar 2020, 18:00

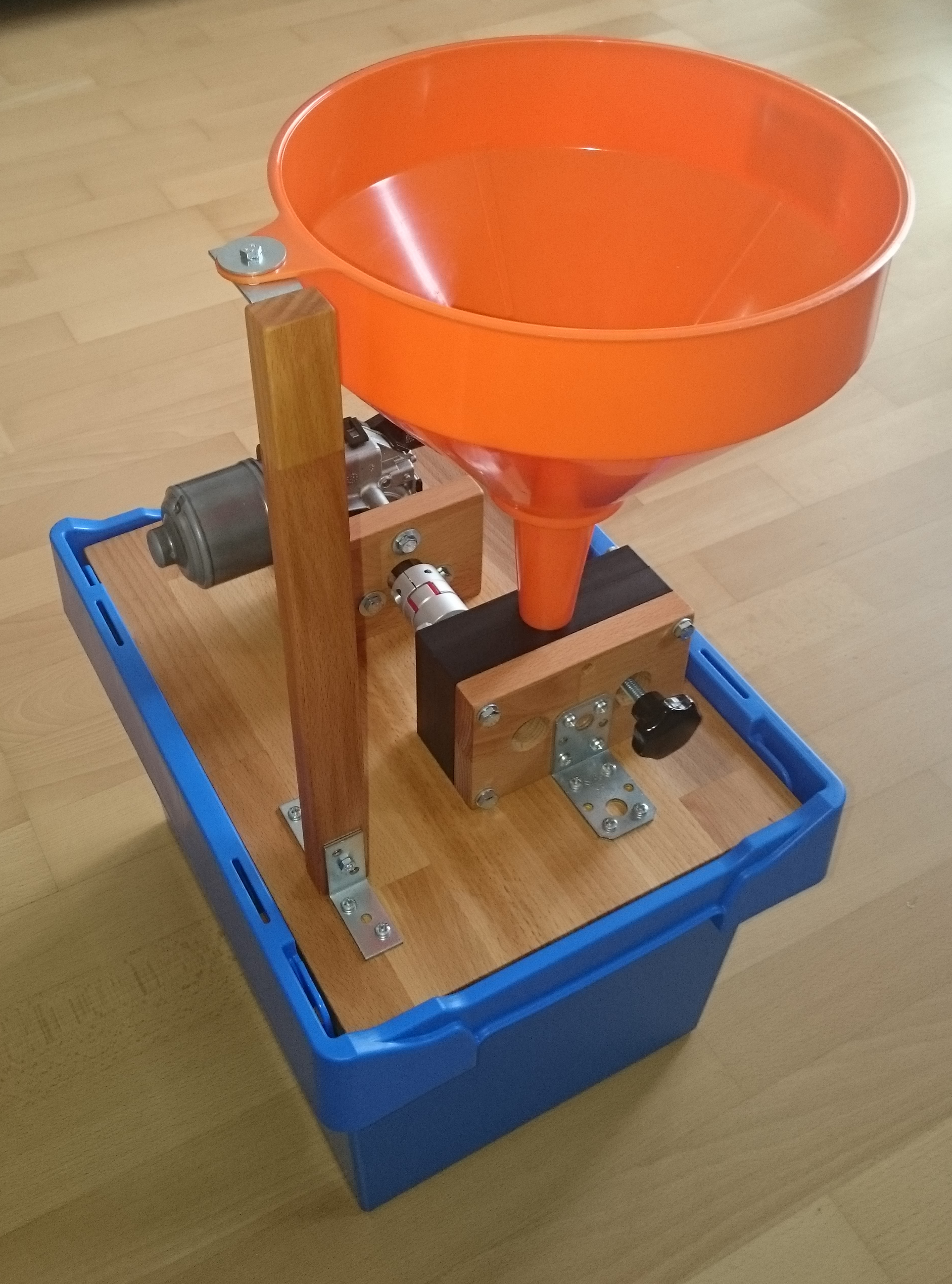

Ich habe es mit Systemprofil gelöst.
Grüße Ulf

Benutzeravatar
schwarzwaldbrauer
Posting Freak
Posting Freak
Beiträge: 602
Registriert: Donnerstag 4. Januar 2018, 21:01

Re: Zeigt her eure Malzmühlenkonstruktionen

#27

Beitrag von schwarzwaldbrauer » Samstag 29. Februar 2020, 18:17

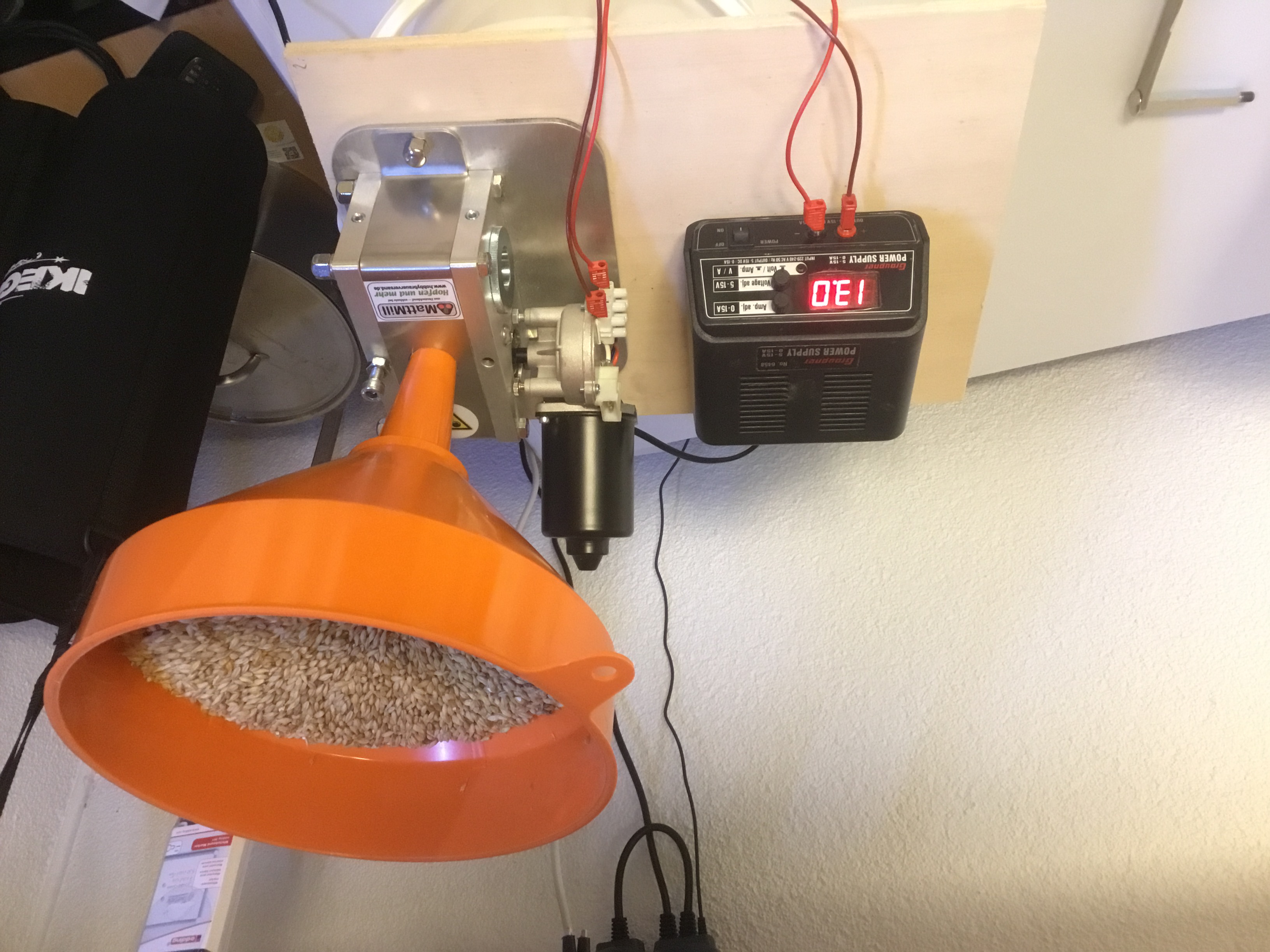

Hab die Mühle für 100 EUR erstanden und einen 24V Getriebemotor drangebaut. Läuft ca. 80 U/min. Bei der grossen Untersetzung zieht das so ein Kleinmotor locker.

Im Hintergrund sieht man meine Gärtruhe mit inkbird.

Grüßle Dieter
Brau, schau wem.

Benutzeravatar
guenter
HBCon Supporter
HBCon Supporter
Beiträge: 671
Registriert: Sonntag 21. August 2016, 11:30

Re: Zeigt her eure Malzmühlenkonstruktionen

#28

Beitrag von guenter » Samstag 29. Februar 2020, 18:22

Kellerbraeu hat geschrieben:
Samstag 29. Februar 2020, 18:00
Ich habe es mit Systemprofil gelöst.
Hi Ulf,
Staubt das nicht ganz gewaltig?

Sieht ansonsten gut aus!
Bier trinken ist besser als Quark reden! :Drink

Benutzeravatar
Kellerbraeu
Posting Klettermax
Posting Klettermax
Beiträge: 280
Registriert: Samstag 11. Dezember 2004, 20:09
Kontaktdaten:

Re: Zeigt her eure Malzmühlenkonstruktionen

#29

Beitrag von Kellerbraeu » Samstag 29. Februar 2020, 18:27

Staub? Wenig.
Es fehlt auf dem Bild noch ein Tuch, das das Malz in den Behälter ableitet.
Zudem feuchte ich das Malz leicht an, dadurch bleiben die Spelzen groß
Grüße Ulf

Antworten
